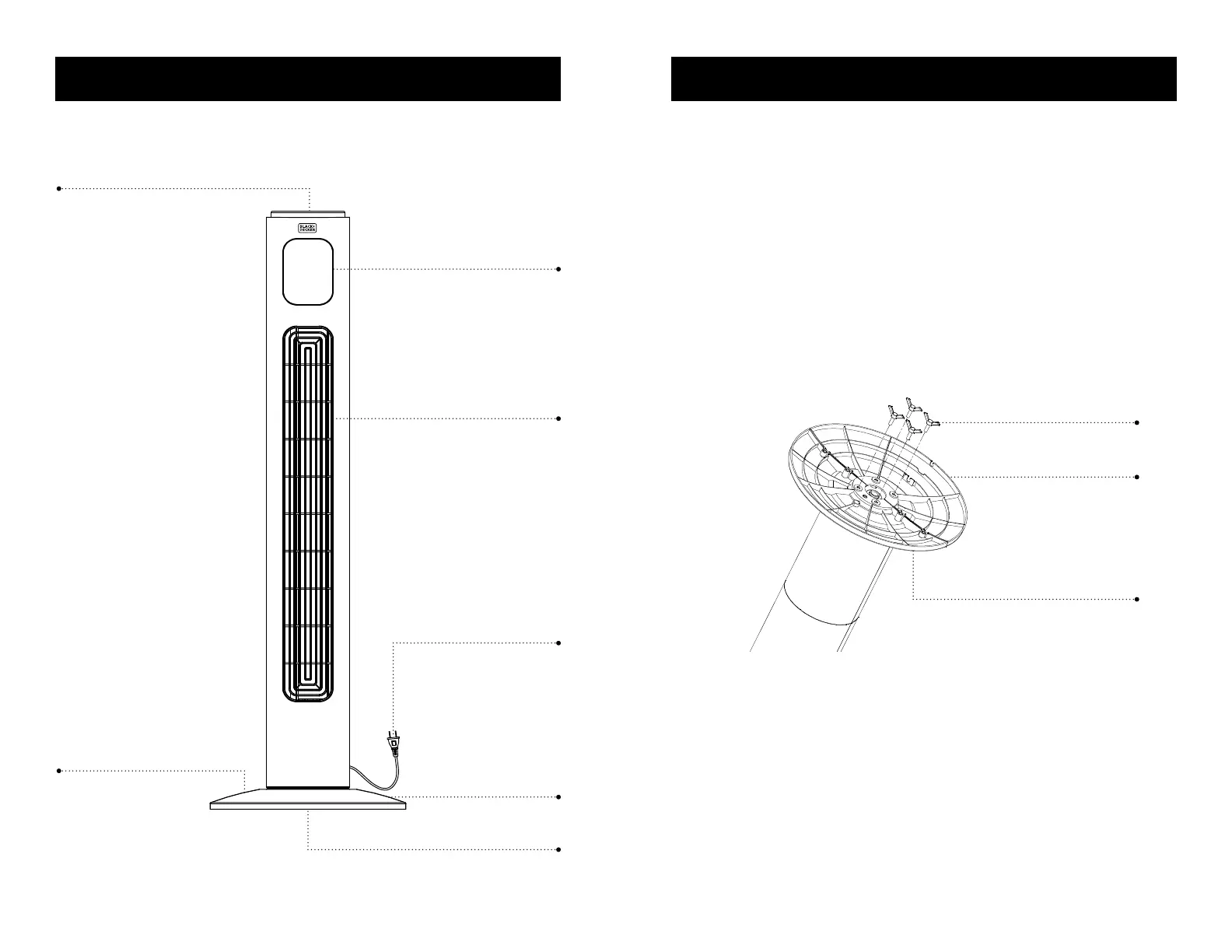

PARTES Y FUNCIONALIDADES
CONFIGURACIÓN Y USO
Pantalla LED
Panel de Control
Salida de aire
Base frontal
4 tornillos Mariposa
Base trasera
(no se muestra)
Diagrama solamente para referencia. La ilustración puede diferir ligeramente del modelo.
Cable de alimentación
CONFIGURACIÓN Y USO
INSTRUCCIONES DE ARMADO
La base del ventilador torre viene con 2 partes. La base trasera tiene un espacio para
el cable de alimentación.
1. Una la mitad frontal de la base, alineando los oricios en la base con los agujeros
de los tornillos en la base del ventilador torre.
2. Guie el cable de alimentación a través del oricio central e inserte la mitad trasera
de la base en la mitad frontal.
3. Asegure la base con los cuatro tornillos mariposa como se muestra. Gire cada uno
de los tornillos en sentido horario hasta que queden insertados completamente.
4. Pase el cable de alimentación a través de los espacios en la base.
Tornillos mariposa
Base trasera
Base frontal
