FRANÇAIS
15
Fig. Q
18
23
Fig. R
24
17
25
22
25
18

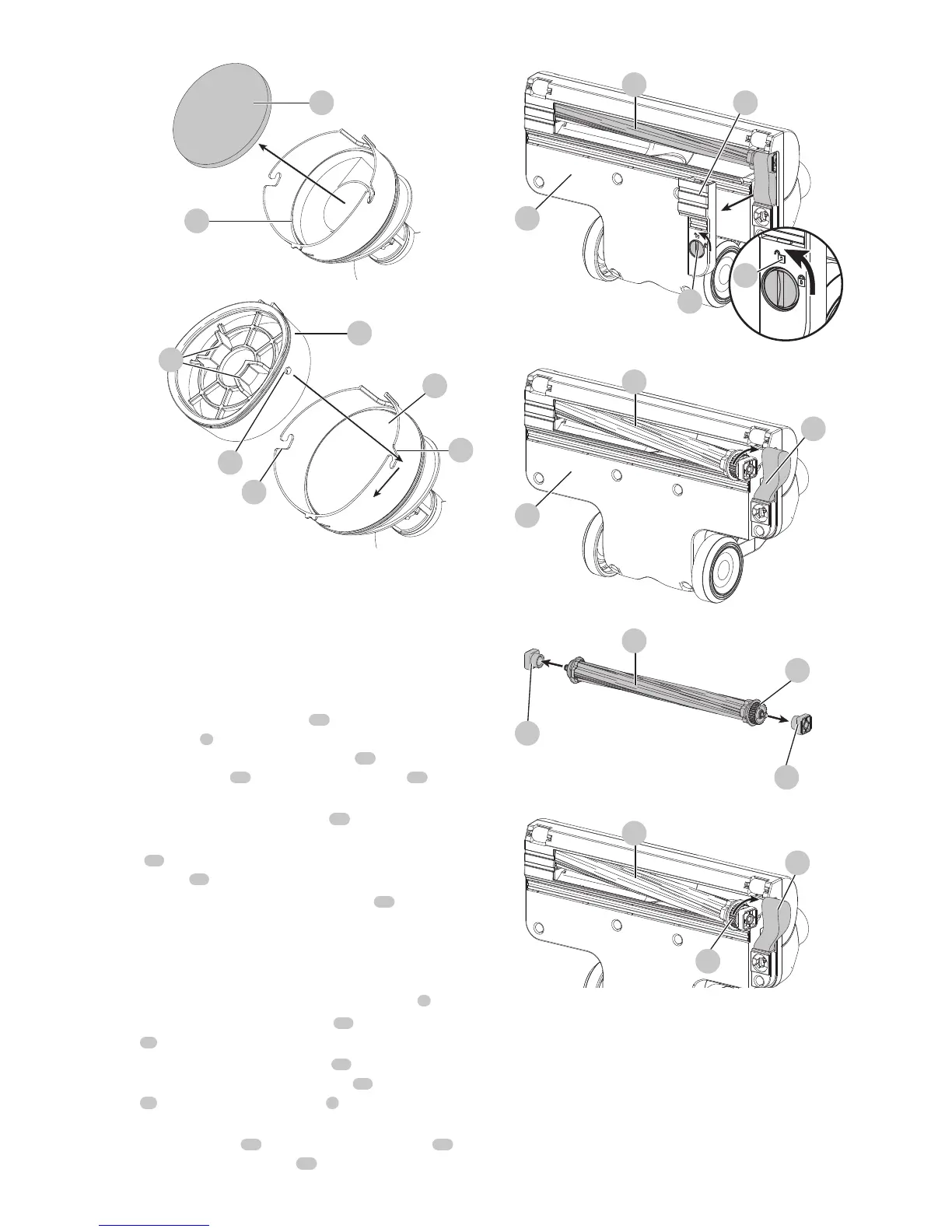

Retirer et nettoyer les brosses rotatives
(Fig. S, T, U, V, W)

ATTENTION : Pour réduire le risque
de blessures causées par les pièces en mouvement,
déconnectez la brosse pour planchers de l’aspirateur
avant de nettoyer ou de réparer.
• Pour retirer la brosse rotative
26
de la brosse pour
planchers
9
, utilisez une pièce de monnaie ou un
tournevis plat pour tourner le verrou
27
sur la plaque
de verrouillage
28
à la position déverrouillée
29
comme illustré dans la Fig. S.
• Retirez la plaque de verrouillage
28
.
• Levez la brosse rotative et glissez la courroie d’entraînement
31
vers le côté comme illustré dans la Fig. T. La brosse
rotative
26
peut maintenant être retirée.
• REMARQUE : Les pièces des extrémités
32
sont
également amovibles, vous permettant de retirer les
cheveux ou d’autres débris pouvant être accumulés des
brosses comme illustré dans la Fig.U.
• Une fois que la brosse rotative a été nettoyée, réinstallez
la brosse rotative dans la brosse pour planchers
9
.
• Glissez la courroie d’entraînement
31
sur la roue dentée
33
sur la brosse rotative comme illustré dans la Fig.V.
• Installez la plaque de verrouillage
28
sur la brosse pour
planchers. Insérez la barre de retenue
34
dans la fente
35
sur la brosse pour planchers
9
illustrée dans la Fig.W.
• Utilisez une pièce de monnaie ou un tournevis plat pour
tourner le verrou
27
sur la plaque de verrouillage
28
à la position déverrouillée
36
comme illustré dans la
Fig. W.
Fig. S
28
9
27
26
29
Fig. T
31
9
26
Fig. U
32
32
26
33
Fig. V
33
26
31
