Extracción y limpieza de los cepillos giratorios
(Fig. S, T, U, V, W)

ATENCIÓN: Para reducir el riesgo de
lesiones a partir de partes móviles, desconecte el
cepillo de piso de la aspiradora antes limpiar o dar
servicio.
• Para retirar el cepillo giratorio
26
del cepillo de piso
9
, use una moneda o un destornillador recto para girar
el seguro
27
en la placa de bloqueo
28
a la posición
desbloqueada
29
como se muestra en la Fig. S.
• Retire la placa de bloqueo
28
.
• Levante el cepillo giratorio y deslice la correa de
transmisión
31
hacia un lado como se muestra en la
Fig. T. Ahora se puede quitar el cepillo giratorio
26
.
• NOTA: Las piezas de extremo
32
también son
removibles para permitirle limpiar los cepillos de
cualquier cabello u otros desechos que se puedan haber
acumulador como se muestra en la Fig. U.
• Una vez que se haya limpiado el cepillo giratorio, vuelva
a instalar el cepillo giratorio en el cepillo para piso
9
.
• Deslice la correa de transmisión
31
sobre el engrane
dentado
33
en el cepillo giratorio como se muestra en
la Fig. V.
• Instale la placa de bloqueo
28
en el cepillo de piso.
Inserte la barra de retención
34
en la ranura
35
en el
cepillo de piso
9
que se muestra en la Fig. W.
• Use una moneda o un destornillador recto para girar el
bloqueo
27
en la placa de bloqueo
28
a la posición de
bloqueo
36
como se muestra en la Fig. W.

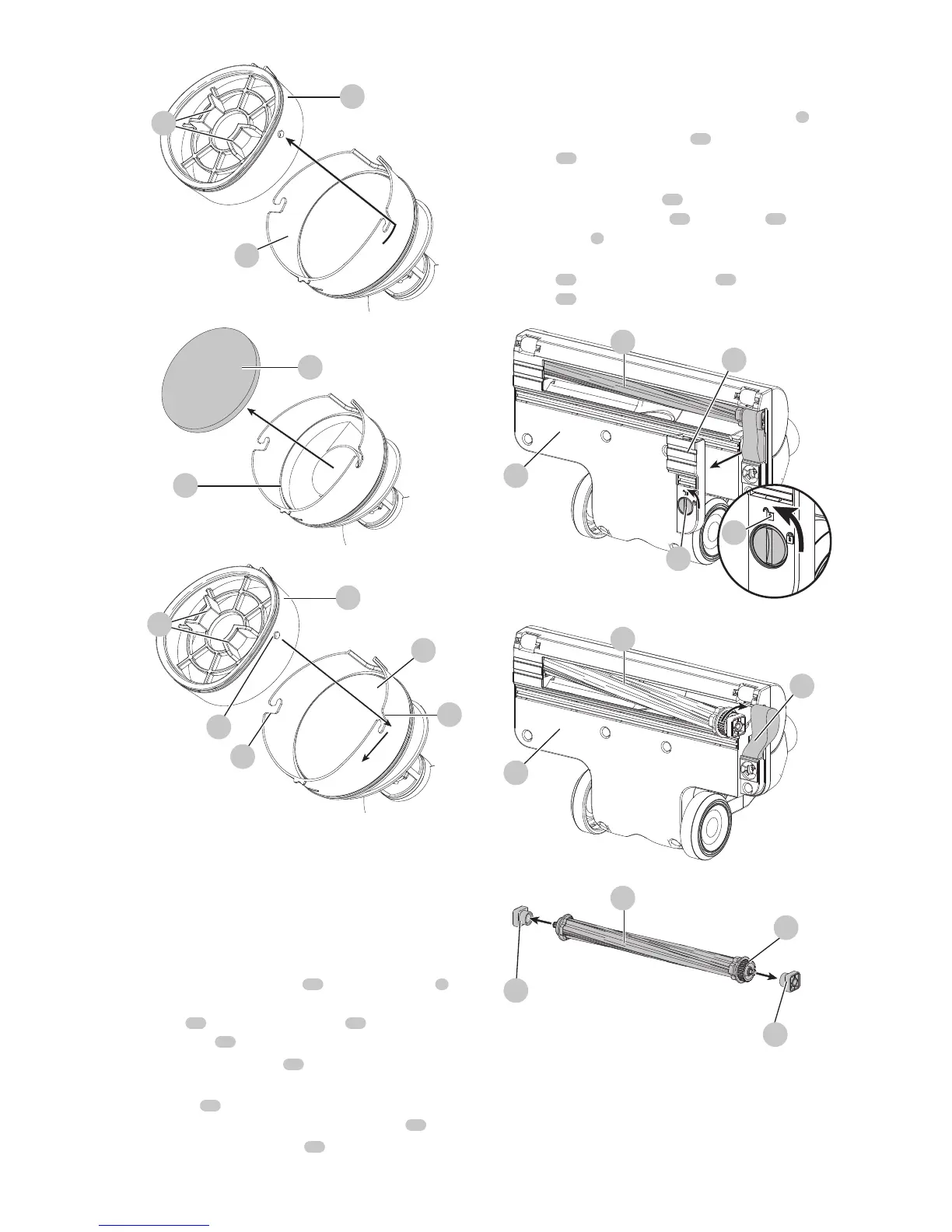

Fig. S
28
9
27
26
29
Fig. T
31
9
26
Fig. U
32
32
26
33
