- 10 -
Montaggio del supporto
Il supporto che viene fornito assieme all’autoradio permette il montaggio
nelle autovetture con ricettacolo per radio a norme DIN di dimensioni
182 x 53 mm, 165 mm e con spessore di cruscotto in zona di biscotto di
fissaggio di 1 - 20 mm (vedasi Fig. 1).
Inserite il supporto nel ricettacolo e controllate quali biscotti di fissaggio
si possono piegare con un cacciavite (vedansi Fig. 1 e 2)
Nota: Piegate, se possibile, tutti i biscotti di fissaggio.
Montaggio di autoradio
Spingete tutte le spine nelle corrispondenti aperture fino all’inserimento
a scatto delle sporgenze laterali. Inserite l’autoradio spingendola nel
supporto partendo dalla parte anteriore dello stesso. Inserite la radio con
lieve pressione sulle due estremità di telaio, fino a quando le molle laterali
di fissaggio a destra ed a sinistra si inseriscono a scatto (si sente allora
chiaramente un clic) (vedasi Fig. 3).
Quando spingete l’autoradio nel supporto non fare pressione
sul display, sui tasti o sull’interruttore!
Fig. 4
Come smontare l’autoradio
Inserite le staffe a destra ed a sinistra negli appositi fori del pannello,
premendole fino a sentire un chiaro clic (le molle laterali vengono
disinserite dal punto di fissaggio).
Afferrate le staffe ed estraete la radio tirandola fuori con precauzione.
Ora potete staccare i cavi di allacciamento facendo pressione sulle
sporgenze laterali di fissaggio (vedasi Fig. 3).
Nota: Le staffe inserite nell’apparecchio si possono togliere soltanto
dopo aver estratto l’autoradio.
Pièces de montage et de branchement fournis

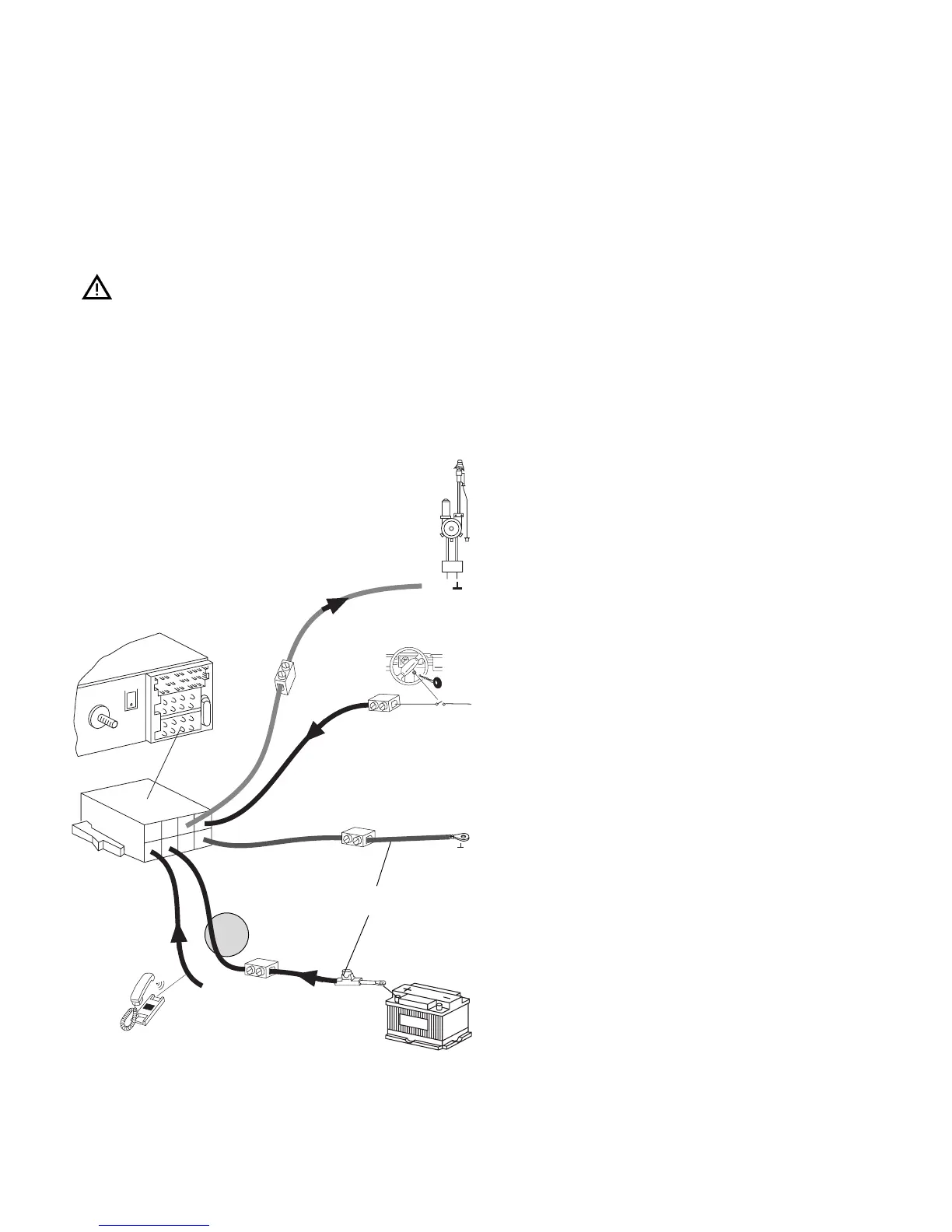

Allacciamento in autovetture senza nessuna predisposizione.... Fig. 4
Allacciamento corrente con spine a norme ISO in dotazione di
autovettura .................................................................................. Fig. 5
Allacciamento corrente con spine tipiche per specifici modelli
d’auto .......................................................................................... Fig. 6
Attacco per altoparlanti 4 AL (4 Ω / 40 W) .................................. Fig. 7
Allacciamento telecomando a raggi infrarossi RC 08 ................. Fig. 8
Allacciamento di equalizzatore o di amplificatore (CINCH) ........ Fig. 9
LF = davanti a sinistra, RF = davanti a destra,
LR = dietro a sinistra, RR = dietro a destra.
8 622 401 533
Modifiche riservate
blu
rosso
nero
Cavo di adattamento universale
7 607 894 083
giallo
Cavo per comandi (Power antenna +)
Il cavo per comandi è l’uscita positiva collegata per componenti
esterni, p. es. antenna a motore (carico massimo < 150 mA).
Non allacciare né al morsetto 15 (positivo collegato) né al morsetto
30 (positivo permanente).
Allacciamento positivo permanente (morsetto 30,
batteria + 12 V)
Posate il cavo positivo (giallo) con sezione grande (minimo
1,5 mm≤) verso la batteria (non posare mai il cavo in diretta
prossimità del gruppo fili). Collegate il supporto di fusibile per la
protezione del cavo positivo e fissatelo al polo positivo della
batteria.
Collegamento a massa (Ground)
Non fissare il cavo di collegamento a massa (sezione minima
1,5 mm≤) al polo negativo della batteria.
Fissate il cavo di collegamento a massa su un adatto punto di
massa (vite di carrozzeria, lamiera di carrozzeria). Isolate il cavo
di collegamento a massa e fissate il capocorda a graffe
(eventualmente saldare). La superficie di contatto per il
collegamento a massa dovete strofinarla bene, fino a renderla
lucida (importante per realizzare un collegamento a massa
efficiente). Avvitate il cavo di collegamento a massa.
Allacciamento del cavo positivo (collegamento tra-
mite accensione)
Quando il cavo positivo viene allacciato al supporto di fusibile
(morsetto 15) dietro il fusibile, allora l’autoradio si può accendere
e spegnere con l’accensione dell’auto. Inoltre, quale misura di
protezione per la batteria, l’apparecchio si spegne automaticamente
dopo un’ora di funzionamento.
+12V
Relais
12V
Kl.15 +12V
10A
IN
IN
IN
Out
Tel. Mute (low)
To Next Page
