- 12 -
Inbouw van de autoradio
Schuif alle stekkers zo ver in de kamers dat de klemmen aan de zijkant
vastklikken. Zet de autoradio van voren in de houder. Schuif de radio
d.m.v. zachte druk op beide zijden van het frame in de uitsparing totdat
de radio wordt vergrendeld met de beide veren aan de linker- en
rechterzijde (er is een duidelijke klik te horen) (zie fig. 3).
Druk bij het plaatsen van de radio niet tegen het display,
knoppen of schakelaars!
Verwijderen van de autoradio
Steek de beugels links en rechts in de aanwezige gaten van het paneel
en duw ze zo ver naar binnen dat er een duidelijke klik te horen is (veren
aan de zijkant ontgrendeld).
Trek het apparaat voorzichtig aan de beide beugels naar buiten. Nu
kunnen de aansluitkabels door zijdelingse druk op de klemmen worden
losgemaakt en verwijderd (zie fig. 3).
Let op: De vergrendelde beugels kunnen alleen worden verwijderd
nadat de radio uit de uitsparing is gehaald.
Aansluittekeningen
Aansluiting bij auto’s zonder enige uitrusting vooraf ................... Fig. 4
Voedingsaansluiting op ISO-stekker van de auto ....................... Fig. 5
Voedingsaansluiting op autospecifieke stekker .......................... Fig. 6
Luidsprekeraansluiting 4 AL (4 Ω/40 W) ..................................... Fig. 7
Aansluiting IR-afstandsbediening RC 08 .................................... Fig. 8
Aansluiting van equalizer of versterker (CINCH) ........................ Fig. 9
Besturingskabel (power antenna +)
De besturingskabel is de geschakelde plusuitgang voor externe
componenten, zoals een motorantenne (maximale belasting
< 150 mA).
Sluit de besturingskabel
niet aan op klem 15 (geschakelde plus)
of klem 30 (continue plus).
Continue plusaansluiting (klem 30, accu + 12 V)
Leg een pluskabel (geel) met een grote doorsnede (min.
1,5 mm
2
) naar de accu (leg de kabel niet direct tegen
kabelbundels). Sluit de zekeringhouder ter zekering van de
pluskabel aan en klem deze aan de pluspool van de accu.
Aansluiting op de massa (ground)
Klem de massakabel (min. doorsnede 1,5 mm
2
) niet aan de
minpool van de accu.
Leg de massakabel naar een geschikt massapunt
(carrosserieschroef, carrosseriestaal). Verwijder de isolatie van
de massakabel en bevestig er een kramkabelschoen aan (soldeer
evt. na). Kras het contactoppervlak van het massapunt metal-
lisch blank en vet het in met grafietvet (belangrijk voor goede
massa-aansluiting). Schroef de massakabel vast.
Plusaansluiting (geschakeld via contactslot)
Wanneer de pluskabel achter de zekering op de zekeringhouder
(klem 15) wordt aangesloten, kan de radio worden aan- en
uitgeschakeld via het contactslot. Bovendien schakelt het
apparaat zichzelf ter bescherming van de accu na een uur
automatisch uit.

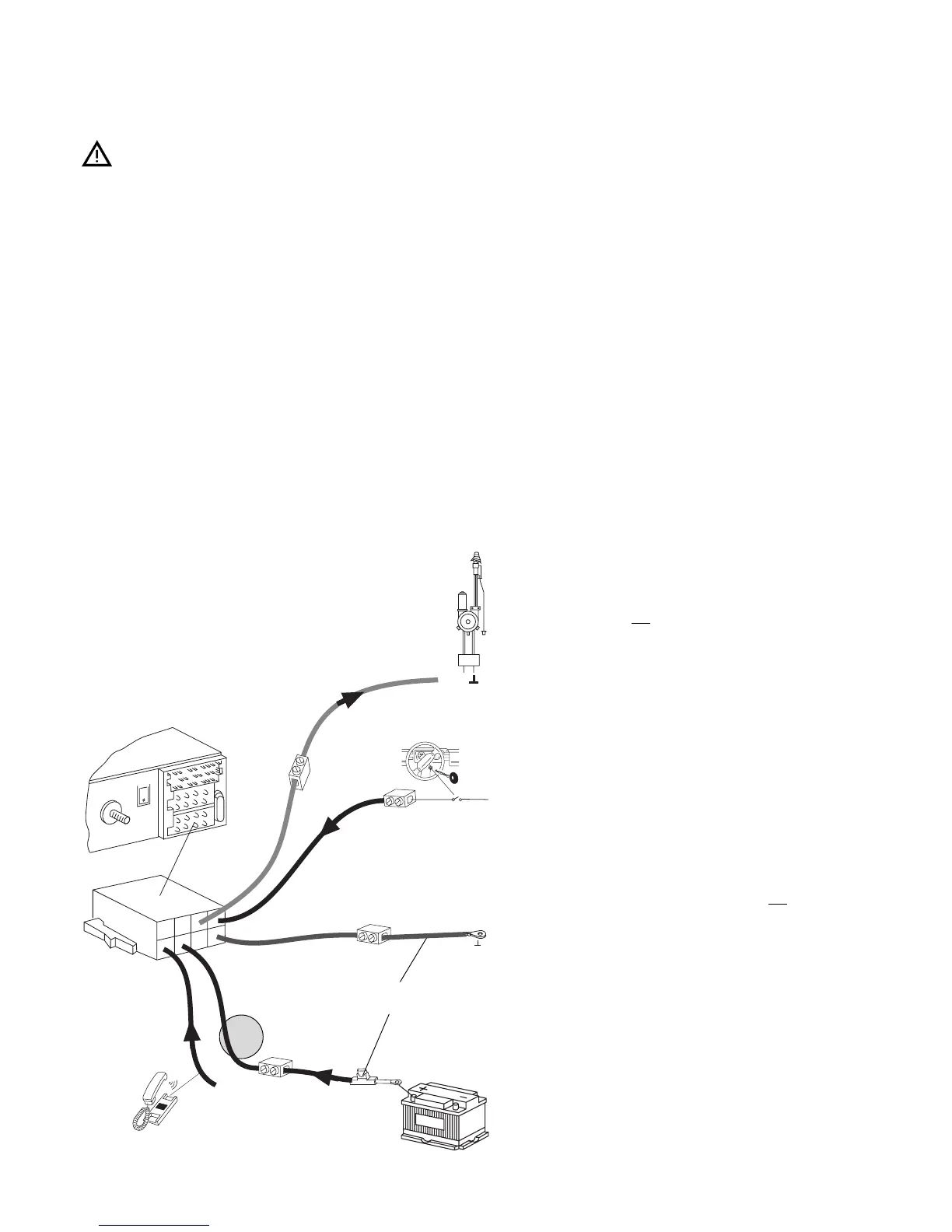

Universele voedingskabel
7 706 884 093
Fig. 4
blauw
geel
zwart
rood
8 622 401 533
Wijzigingen voorbehouden!
+12V
Relais
12V
Kl.15 +12V
10A
IN
IN
IN
Out
Tel. Mute (low)
