- 14 -
8 622 401 533
Ändringar förbehålles!
Direktplusanslutning (kl 30 batteri + 12 V)
Pluskabel med grov area (min 1,5 mm ) dras till batteriet (lägg
ej
kabeln nära befintliga kabelstammar). Koppla in en
säkringshållare för att avsäkra kabeln och anslut den till batteriets
pluspol.
Minusanslutning (Ground)
Minuskabeln (min area 1,5 mm) får
ej anslutas till batteiets
minuspol.
Drag minuskabeln till en lämplig godspunkt i närheten av bilstereon
(karosseriskruv, karosseriplåt). Montera på en kabelsko.
Godspunktens kontaktyta skrapas metalliskt ren och fettas in
med grafitfett (viktigt för god godsförbindning). Minuskabeln
skruvas fast.
Plusanslutning (kopplad över tändlås)
När pluskabeln kopplas in på säkringshållaren (kl 15) efter
säkringen, så är det möjligt att stänga av och sätta på bilstereon
med tändningsnyckeln. Dessutom är kan radion startas utan att
tändningsnyckeln är i och den stänger då av sig efter en timma
för att skona batteriet.
Styrkabel (Power Antenna +)
Styrkabeln är en plusutgång kopplad över strömbrytaren för
styrning av externa komponenter
t ex: motorantenn, (max belastning < 150 mA).
Styrkabel får ej kopplas till kl 15 (tändningsplus) eller kl 30
(direktplus).

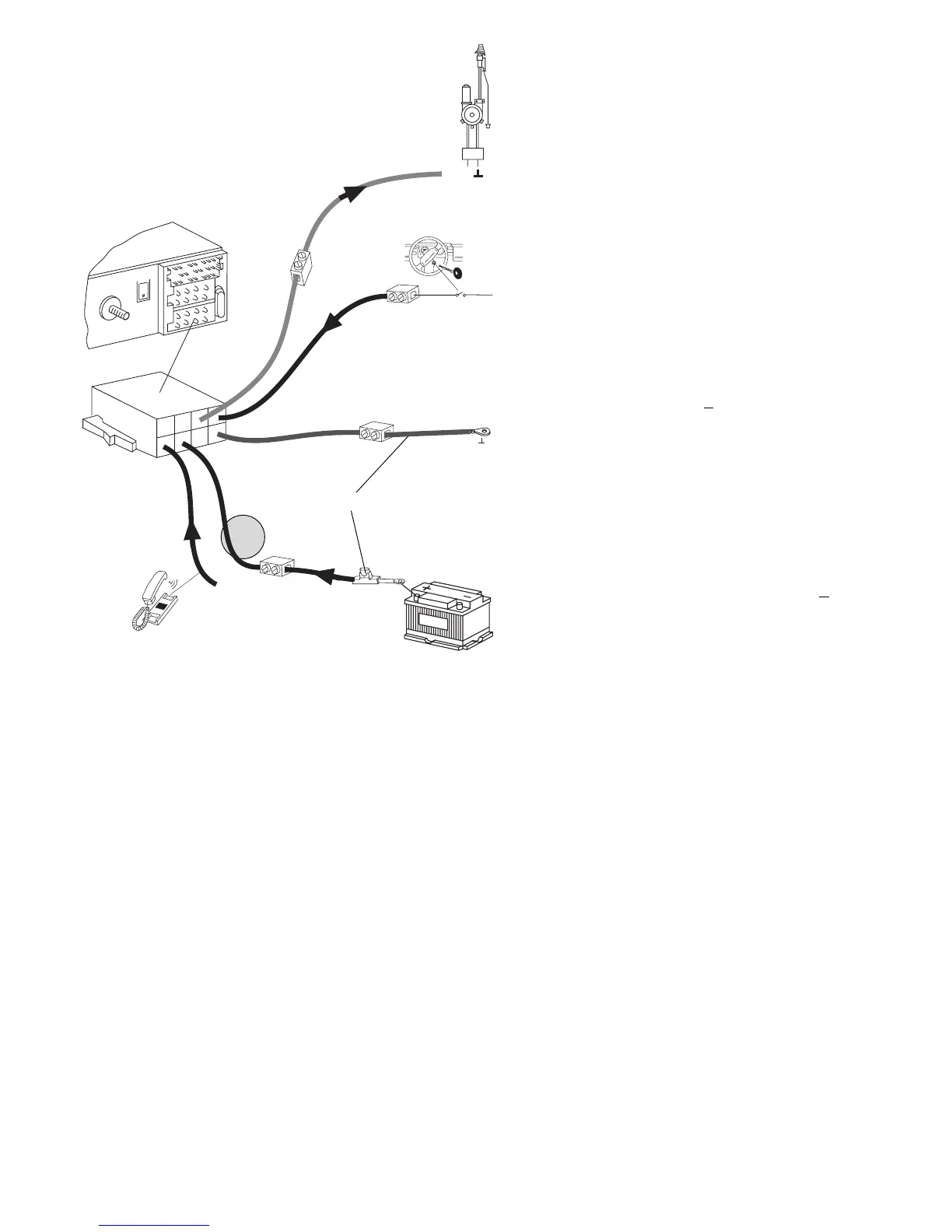

Universal-spänningskabeln (7 607 884 093)
röd
gul
svart
blå
Fig. 4
+12V
Relais
12V
Kl.15 +12V
10A
IN
IN
IN
Out
Tel. Mute (low)
