Blaupunkt COBURG RCR 168 Fitting Instructions

- 3 -
53
182
165
8 601 310 742
1-20

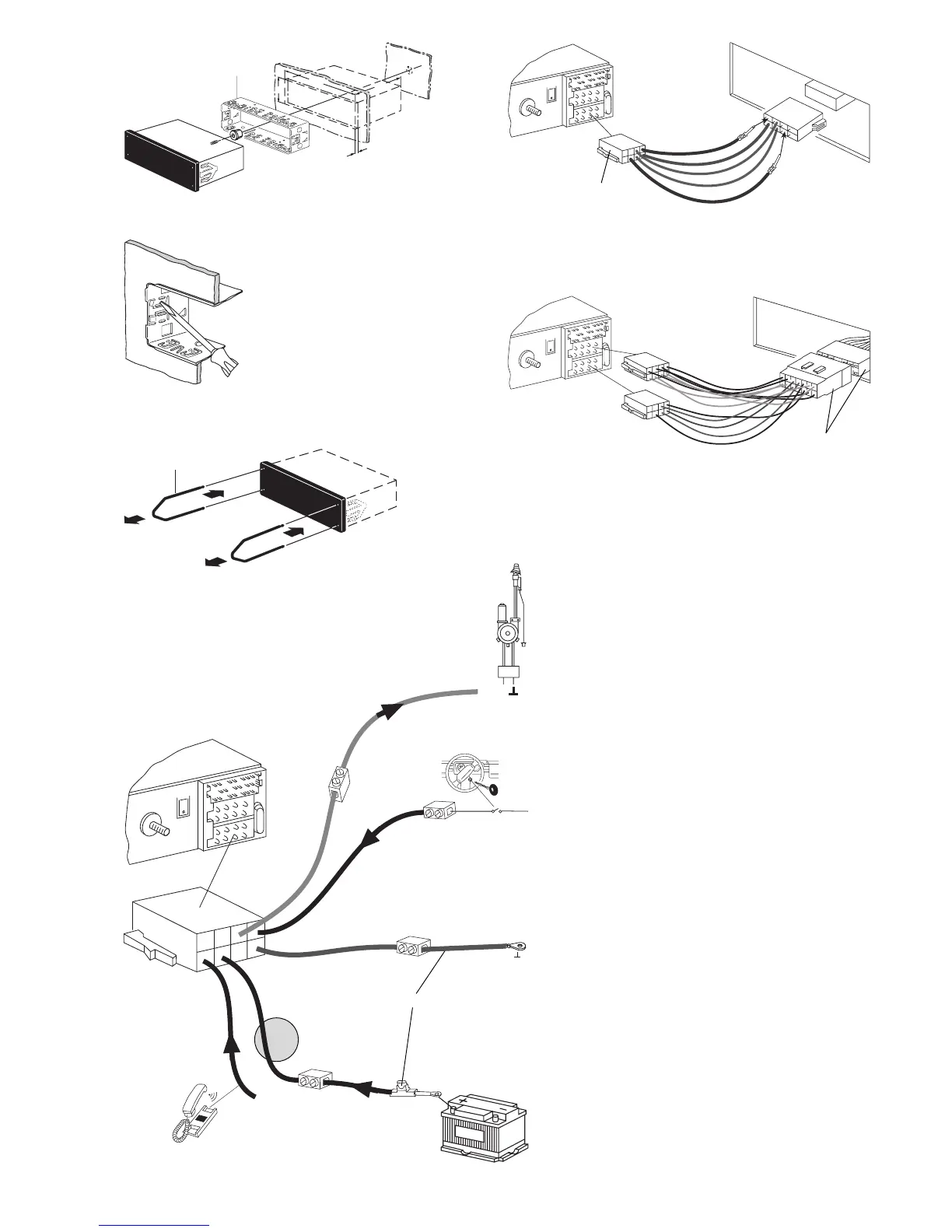

Fig. 1
Fig. 4
Steuerkabel (Power Antenna +)
Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten, z.B. Motorantenne,
(maximale Belastung < 150 mA).
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
Pluskabelanschluß (über Zündung geschaltet)
Wird das Pluskabel am Sicherungshalter Kl.15
(Plus über Zündschloß geschaltet) hinter der Sicherung ange-
schlossen, so ist das Ein- und Ausschalten des Autoradios über
Zündung möglich.
Masseanschluß (Ground)
Massekabel (Querschnitt 1,5 mm
2
) nicht am Minuspol der Batte-
rie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
(Karosserieschraube, Karosserieblech).
Dauerplusanschluß (Kl. 30 Batterie + 12 V)
Pluskabel (gelb) mit starkem Querschnitt (1,5 mm
2
) zur Batterie
verlegen (Kabel nicht unmittelbar an Kabelbäumen verlegen).
Sicherungshalter zur Absicherung des Pluskabels anschlie-
ßen und am Pluspol der Batterie anklemmen.
Universal-Spannungsversorgungskabel
7 607 884 093
gelb
blau
schwarz
rot
8 622 401 533
Fig. 5
10A
7 607 621 126
Fig. 2
8 601 910 002
2
2
1
1
Fig. 3
Fig. 6
10A
Kfz.-spezifische Stecker
+12V
Relais
12V
Kl.15 +12V
10A
IN
IN
IN
Out
Tel. Mute (low)
