- 3 -

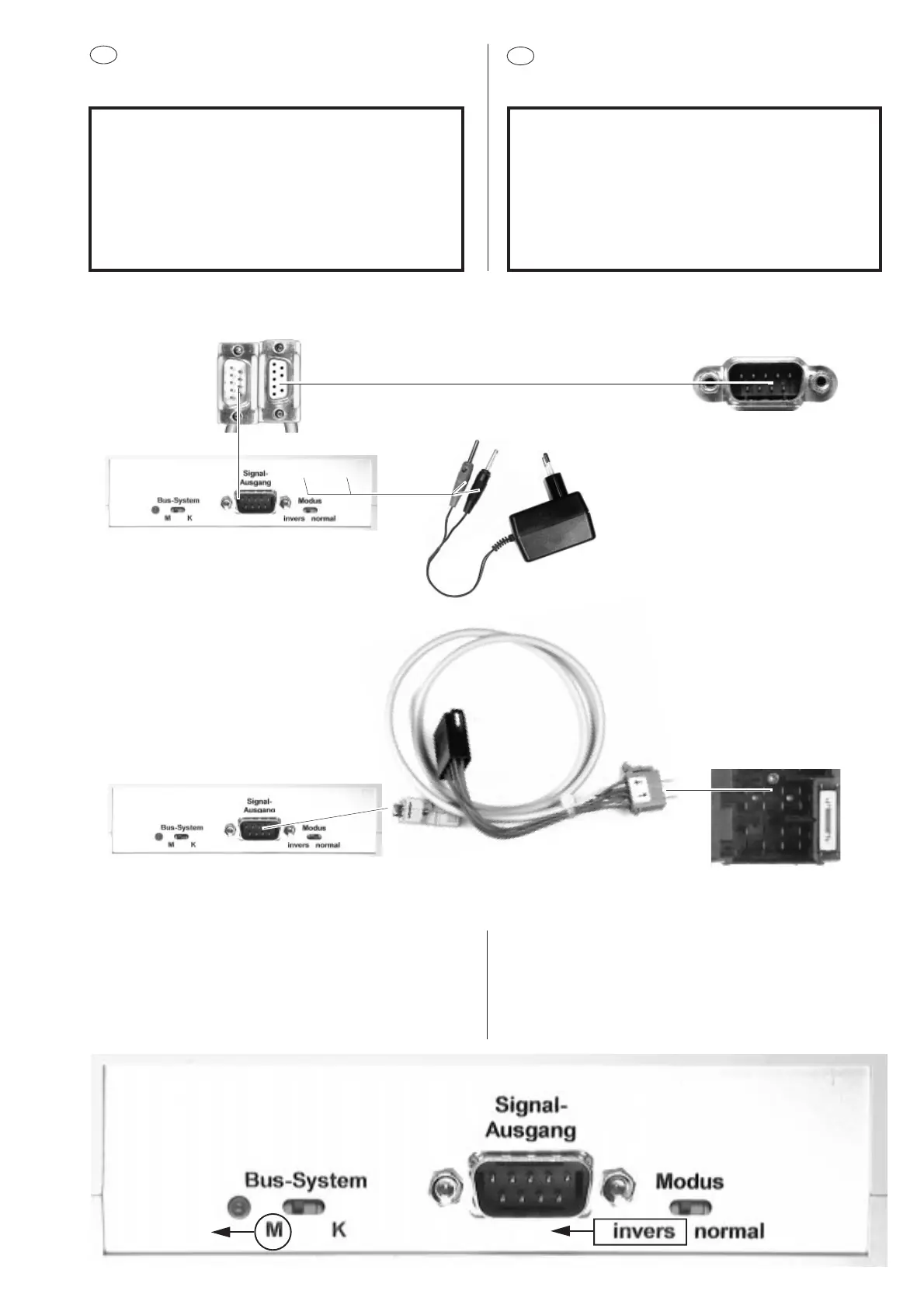

1.4 Schalterstellung des Interface
Bitte achten Sie auf die beiden Schalterstellungen der Schalter
"Bus-System" und "MODUS".
Der Schalter "Bus-System" muß auf M stehen.
Der Schalter "MODUS" muß auf invers stehen.
1.4 Interface box settings
Please check the settings of the "Bus-System" and "MODUS"
(mode) selectors.
The "Bus-System" selector must be set to M (MAUS-Bus).
The "MODUS" selector must be set to invers .
Anschlußkabel 8 627 004 042
Connecting cable 8 627 004 042
Interface 8 627 004 057
(Vorderseite / front side)
Interface 8 627 004 057
(Rückseite / rear side)
Netzteil 8 627 004 061
Power adapter 8 627 004 061
D
1.0 MAUS - Software + Hardware
1.3 Hardware installieren
Achtung: Bitte stecken Sie den "DONGLE"
(siehe Punkt 1.2.e)
nur bei ausgeschalteten PC auf die
LPT Druckerschnittstelle.
Bitte verbindenen Sie die Masse des
Interface (8 627 004 057) mit der
Autoradiomasse (Potentialausgleich).
GB
1.0 MAUS - software + hardware
1.3 Hardware installation
Warning: Please plug the "DONGLE"
(see 1.2.e) into the printer port only if the
PC is switched "OFF".
Connect the ground terminal of the
interface (8627 004 057) and the car radio
with each other (equal potential).
Skyline Anschlußkasten
Skyline connector box
Verlängerungskabel RS232 8 627 004 015
Extension cable RS232 8 627 004 015
PC
COM PORT
