- 13 -
8 622 401 055
Câble de commande (Power Antenna +)
Le câble de commande est la sortie (+) commutée pour les
composants externes, tels que l‘antenne de moteur.
(charge maximale < 150 mA).
Ne pas connecter le câble de commande à la borne 15 ((+)
commuté) ou à la borne 30 ((+) permanent).
Connexion du (+) permanent (borne 30, batterie +12 V)
Poser le câble (+) (rouge) à grande section (min. 1,5 mm
2
) vers
la batterie (ne pas poser le câble à proximité des faisceaux de
câbles). Raccorder le porte-fusible pour protéger le câble (+) et
le brancher sur le pôle (+) de la batterie.
Connexion à la masse (Ground)
Ne pas brancher le câble de mise à la masse (section minimale
de 1,5 mm
2
) au pôle (+) de la batterie.
Poser le câble de mise à la masse vers un point de masse
adéquat (vis de carrosserie, tôle de carrosserie). Isoler le câble
de mise à la masse et fixer la cosse de câble à crampon (souder
éventuellement). Bien frotter la surface de contact de façon à
ce qu‘elle soit brillante métallique et la lubrifier avec de la
graisse graphite (important pour réaliser une bonne connexion
à la masse). Visser le câble de mise à la masse.
Connexion de l‘éclairage (Illumination).
Connexion de l‘éclairage prévue pour les véhicules offrant un
éclairage de tableau de bord réglable (réglage par câble (+)).
Connexion du câble (+) (commuté par l‘allumage)
Si le câble (+) est raccordé au porte-fusible (borne 15) derrière
le fusible, il est possible d‘allumer et d‘éteindre l‘autoradio par
l‘allumage du véhicule. De plus, l‘autoradio s‘éteint automa-
tiquement au bout d‘une heure pour préserver la batterie.
«Timer d‘allumage 00» . La logique horaire
ne s‘active pas si le
(+) permanent (borne 30) est connecté.
Alarme externe
uniquement si allumage désactivé et alarme externe activée
Branchement à PIN 2 seulement via un relais
(charge maximale < 100 mA). Durée = 5 sonneries
< 1s
1
2
345
jaune/vert
rouge
rouge
orange
marron
Câble d‘alimentation
électrique universel
7 607 894 083

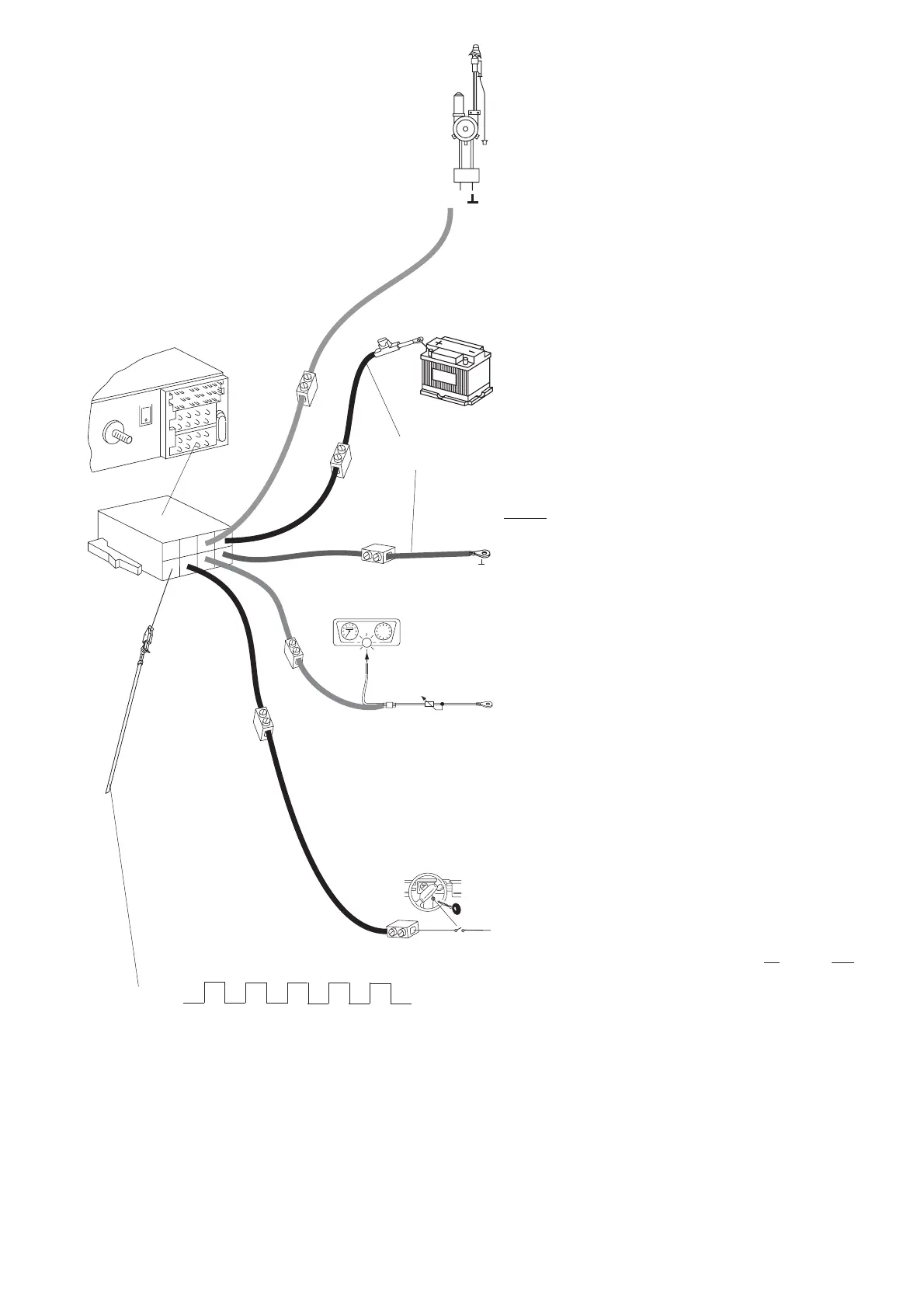

Fig. 4
Sous réserve de modifications!
+12V
Relais
12V
Kl.15 +12V
10A
