Cavo per comandi (Power antenna +)
Il cavo per comandi è l’uscita positiva collegata per componenti
esterni, p. es. antenna a motore (carico massimo < 150 mA).
Non allacciare né al morsetto 15 (positivo collegato) né al morsetto
30 (positivo permanente).
Allacciamento positivo permanente (morsetto
30, batteria + 12V)
Posate il cavo positivo (rosso) con sezione grande (minimo 1,5
mm≤) verso la batteria (non posare mai il cavo in diretta prossimità
del gruppo fili). Collegate il supporto di fusibile per la protezione del
cavo positivo e fissatelo al polo positivo della batteria.
Collegamento a massa (Ground)
Non fissare il cavo di collegamento a massa (sezione minima 1,5
mm≤) al polo negativo della batteria.
Fissate il cavo di collegamento a massa su un adatto punto di
massa (vite di carrozzeria, lamiera di carrozzeria). Isolate il cavo di
collegamento a massa e fissate il capocorda a graffe (eventu-
almente saldare). La superficie di contatto per il collegamento a
massa dovete strofinarla bene, fino a renderla lucida (importante
per realizzare un collegamento a massa efficiente). Avvitate il cavo
di collegamento a massa.
Attacco per l’illuminazione (Illumination)
Attacco per l’illuminazione concepito per autovetture con illumina-
zione di cruscotto regolabile (regolazione con cavo positivo).
Allacciamento del cavo positivo (collegamento
tramite accensione)
Quando il cavo positivo viene allacciato al supporto di
fusibile (morsetto 15) dietro il fusibile, allora l’autoradio si
può accendere e spegnere con l’accensione dell’auto. Inol-
tre, quale misura di protezione per la batteria, l’apparecchio
si spegne automaticamente dopo un’ora di funzionamento.
„ Timer di accensione 00 „ . La logica dell’ora non viene
attivata quando risulta allacciato il cavo positivo per-
manente (morsetto 30).
+12V
Relais
12V
Kl.15 +12V
10A
Cavo di adattamento universale
7 607 884 093
giallo/verde
rosso
rosso
marrone
arancio
Solo con accensione spenta ed attivato altro allarme
Allacciamento a PIN 2 solo tramite relè
(carico massimo < 100 mA). Durata = 5 toni di suoneria
< 1s
1
2
345
Allarme esterno

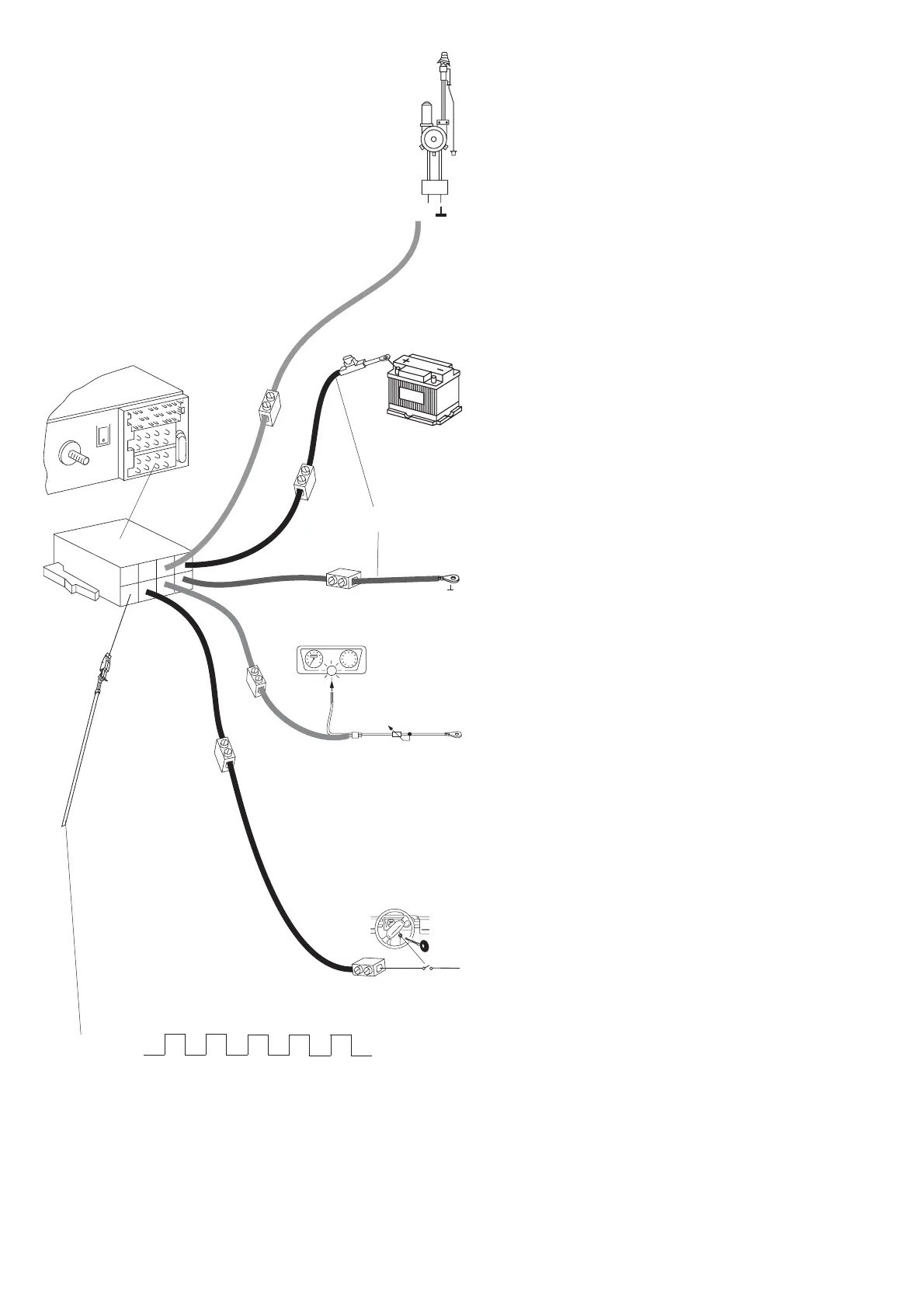

Fig. 4
