- 19 -

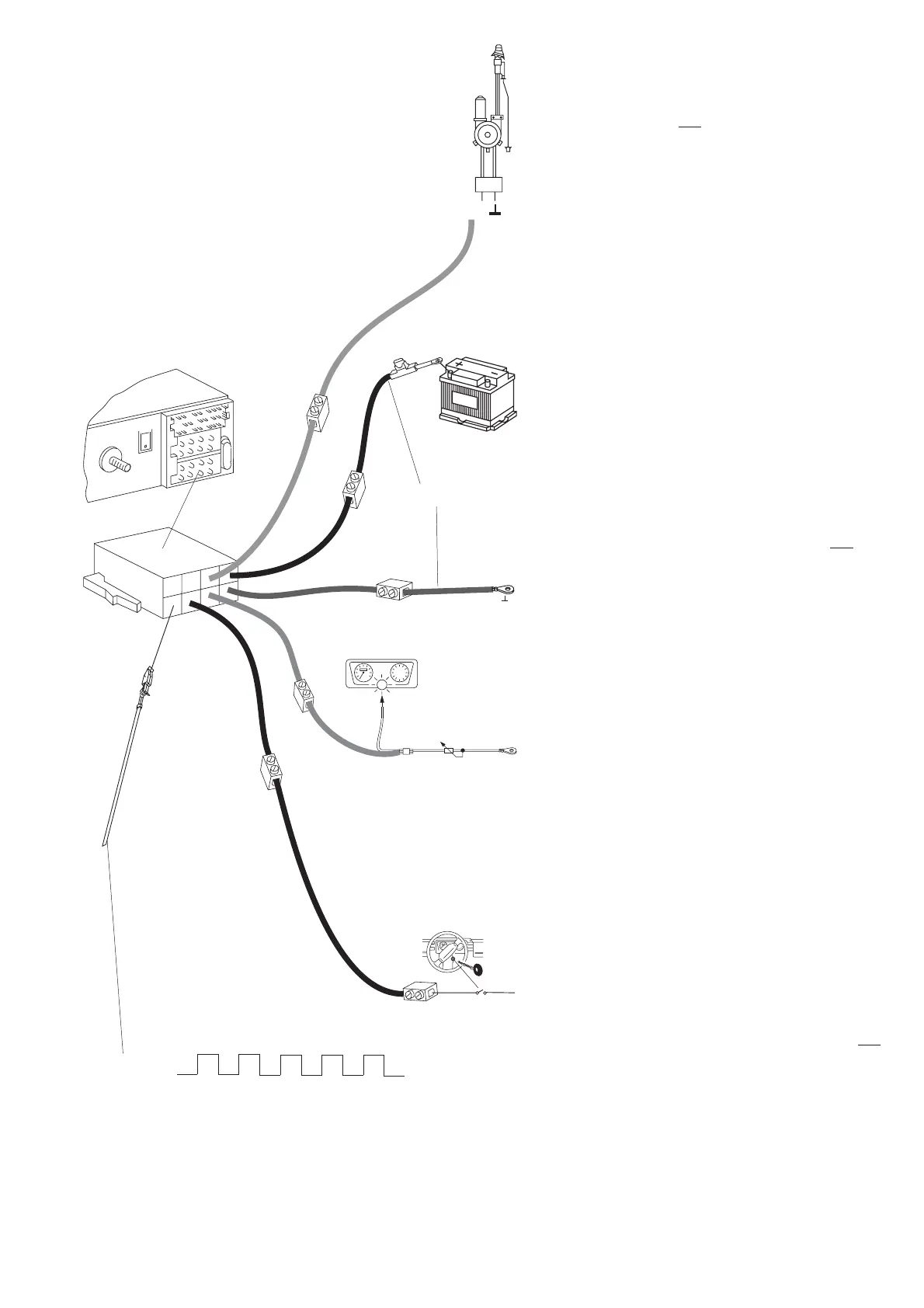

Besturingskabel (power antenna +)
De besturingskabel is de geschakelde plusuitgang voor
externe componenten, zoals een motorantenne (maxima-
le belasting < 150 mA).
Sluit de besturingskabel
niet aan op klem 15 (geschakelde
plus) of klem 30 (continue plus).
Continue plusaansluiting (klem 30, accu +12V)
Leg een pluskabel (rood) met een grote doorsnede (min.
1,5 mm2) naar de accu (leg de kabel niet direct tegen
kabelbundels). Sluit de zekeringhouder ter zekering van
de pluskabel aan en klem deze aan de pluspool van de
accu.
Aansluiting op de massa (ground)
Klem de massakabel (min. doorsnede 1,5 mm
2
) niet aan
de minpool van de accu.
Leg de massakabel naar een geschikt massapunt (carros-
serieschroef, carrosseriestaal). Verwijder de isolatie van
de massakabel en bevestig er een kramkabelschoen aan
(soldeer evt. na). Kras het contactoppervlak van het mas-
sapunt metallisch blank en vet het in met grafietvet (belan-
grijk voor goede massa-aansluiting). Schroef de massaka-
bel vast.
Aansluiting verlichting (illumination)
Aansluiting voor de verlichting voor auto’s met regelbare
dashboardverlichting (geregeld via plus)
Plusaansluiting (geschakeld via contactslot)
Wanneer de pluskabel achter de zekering op de zekering-
houder (klem 15) wordt aangesloten, kan de radio worden
aan- en uitgeschakeld via het contactslot. Bovendien
schakelt het apparaat zichzelf ter bescherming van de
accu na een uur automatisch uit.
„Contacttimer 00“: de logische uurschakeling wordt
niet
geactiveerd wanneer de continue pluspool (klem 30) wordt
aangesloten.
+12V
Relais
12V
Kl.15 +12V
10A
Universele voedingskabel
7 706 884 093
Alleen indien contact uitgeschakeld en extern alarm
geactiveerd.
Aansluiting op PIN 2 alleen via relais, maximale belasting < 100
mA. Duur = vijf beltonen.
< 1s
1
2
345
Extern alarm
8 622 401 055
Wijzigingen voorbehouden!
