- 22 -

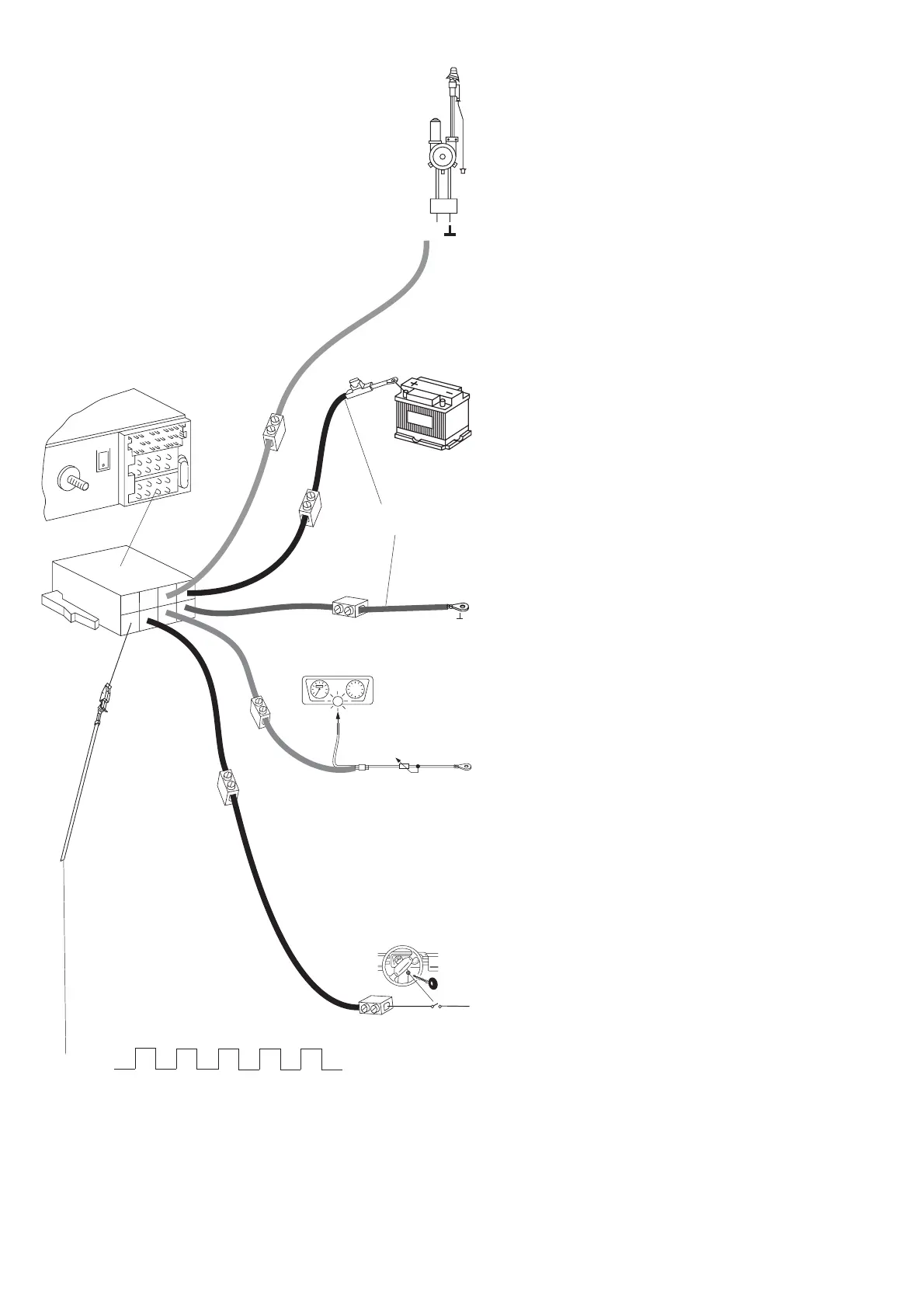

Styrkabel (Power Antenna +)
Styrkabeln är en plusutgång kopplad över strömbrytaren
för styrning av externa komponenter tex: motorantenn,
(max belastning < 150 mA).Styrkabel får ej kopplas till kl 15
(tändningsplus) eller kl 30 (direktplus).
Per. + 12 V
Direktplusanslutning (kl 30 batteri + 12V)
Pluskabel med grov area (min 1,5 mm
2
) dras till batteriet
(lägg ej kabeln nära befintliga kabelstammar). Koppla in
en säkringshållare för att avsäkra kabeln och anslut den till
batteriets pluspol.
Minusanslutning (Ground)
Minuskabeln (min area 1,5 mm
2
) får ej anslutas till battei-
ets minuspol.Drag minuskabeln till en lämplig godspunkt
i närheten av bilstereon (karosseriskruv, karosseriplåt).
Montera på en kabelsko. Godspunktens kontaktyta skra-
pas metalliskt ren och fettas in med grafitfett (viktigt för god
godsförbindning). Minuskabeln skruvas fast.
Belysningsanslutning (Illumination)
Belysningsanslutning för bilar med reglerbar instrument-
belysning (plusreglerad).
Plusanslutning (kopplad över tändlås)
När pluskabeln kopplas in på säkringshållaren (kl 15) efter
säkringen, så är det möjligt att stänga av och sätta på
bilstereon med tändningsnyckeln. Dessutom är kan radi-
on startas utan att tändningsnyckeln är i och den stänger
då av sig efter en timma för att skona batteriet.
” Tändningstimer 00”. Timmeslogiken aktiveras inte när
direktplus (kl 30) ansluts till denna punkt.
+12V
Relais
12V
Kl.15 +12V
10A
Fig. 4
gul/grön
röd
brun
orange
röd
Universalspänningskabel
7 607 884 093
endast vid avslagen tändning
Anslutning till pin 2 via ett relä (max belastning 100 mA).
Tidslängd 5 ringsignaler.
< 1s
1
2
345
Extern alarm
8 622 401 055
Ändringar förbehålles!
