Blaupunkt HELSINKI RTM 127 Fitting Instructions

- 25 -
Conexión lector de CD CDC-A05/071 (página 7) .......... Fig. 13
Conexión lector de CD CDC-F05 (página 7).................. Fig. 14
8 622 401 055
Alarma externa
sólo con el encendido desconectado y
la alarma externa activada
Conexión al PIN 2 sólo con un relé
(carga máxima < 100 mA). Continuo = 5 tonos

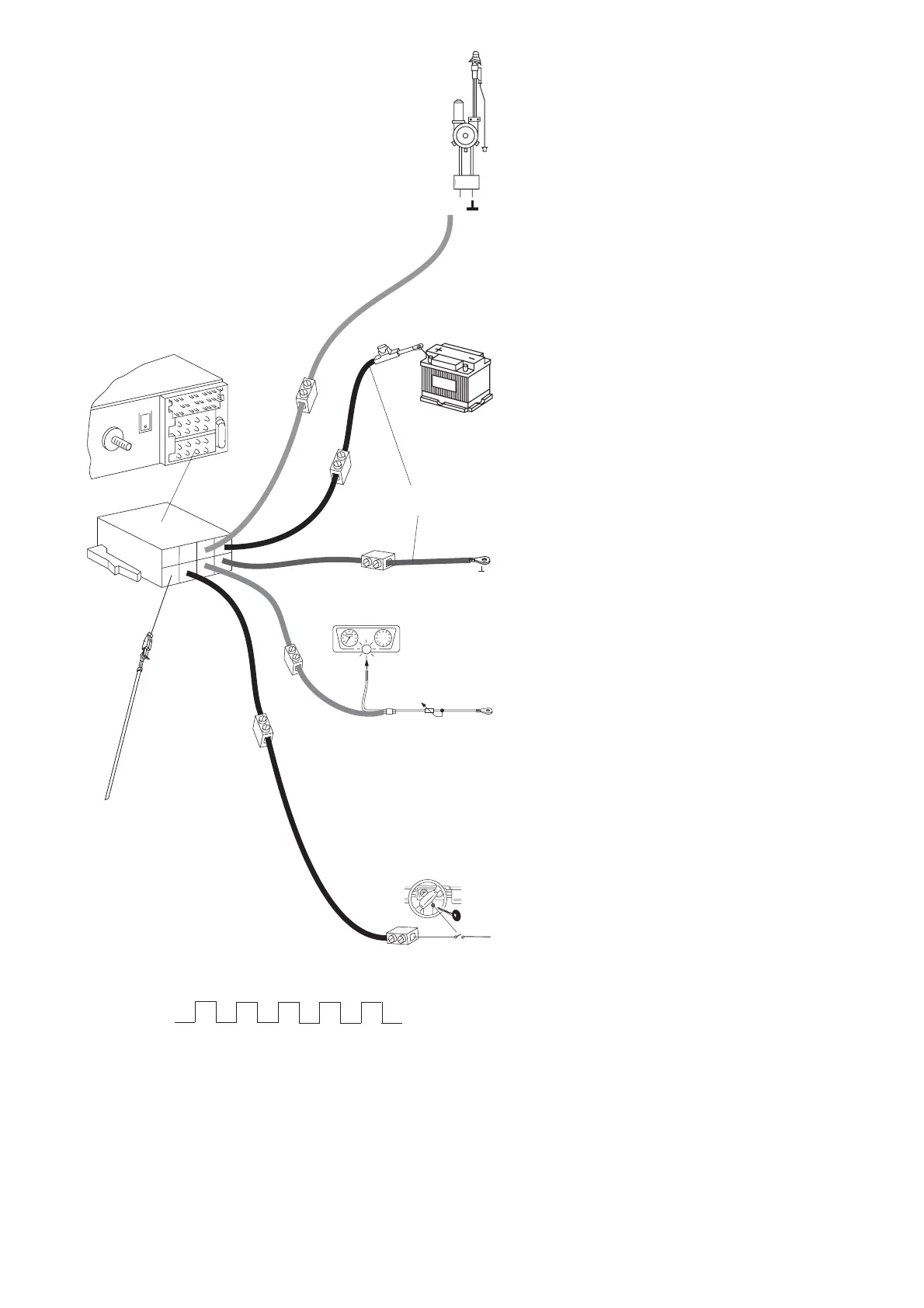

Cable de mando (Power Antenna +)
El cable de mando es la salida positiva conectada para
componentes externos (p. ej. antena de motor)(carga má-
xima < 150 mA).
El cable de mando no se debe conectar al borne 15
(positivo conectado) ni al borne 30 (positivo continuo).
Conexión del positivo continuo (borne 30 ba-
tería +12V)
Tender el cable positivo (rojo) con sección transversal
grande (min. 1,5 mm
2
) hasta la batería (procurar que el
cable no pasé cerca de los arnés de cables).
Conectar el portafusibles para la protección del cable
positivo y embornarlo al polo positivo de la batería.
Conexión a tierra (Ground)
El cable de tierra (sección transversal min. 1,5 mm
2
) no se
debe embornar al polo negativo de la batería.
Tender el cable hasta un punto de puesta a tierra apropiado
del vehículo (tornillo o chapa de la carrocería). Aislar el
cable de tierra y fijar el terminal de garras (en caso necesa-
rio, soldarlo). Raspar la superficie de contacto del punto de
puesta a tierra hasta que quede desnuda y aplicar grasa de
grafito (importante para que haya una buena conexión a
masa). Atornillar el cable de tierra.
Conexión de la iluminación
Conexión de la iluminación para vehículos con iluminación
regulable del cuadro de mandos (regulación positiva).
Conexión del positivo (conectado a través del
encendido)
Si el cable positivo se conecta al portafusibles (borne 15)
detrás del fusible, la radio se podrá conectar y desconectar
con el encendido del vehículo. Además, la radio se
desconecta automáticamente al cabo de una hora para
proteger la batería.
„ temporizador de encendido 00 „ . La lógica horaria no se
activa cuando el positivo
continuo (borne 30) está conectado.
+12V
Relais
12V
Kl.15 +12V
10A
Relé
Modificaciones reservadas!
< 1s
1
2
345
amarillo/verde
rojo
rojo
marrón
naranja
Cable de alimentación universal
7 607 894 093
