- 4 -
Steuerkabel (Power Antenna +)
Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Motorantenne,
(maximale Belastung < 150 mA).
Das Steuerkabel
nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
Externer Alarm
Anschluß an PIN 2 nur über ein Relais
(maximale Belastung < 100 mA). Dauer = 5 Klingeltöne
+12V
Plusanschluß (über Zündung geschaltet)
Wird das Pluskabel am Sicherungshalter (Kl.15) hinter
der Sicherung angeschlossen, so ist das Ein- und Aus-
schalten des Autoradios über Zündung möglich. Außer-
dem schaltet das Gerät zum Schutz der Batterie automa-
tisch nach einer Stunde aus.
" Zündtimer 00 " .Die Stunden-Logik wird
nicht aktiviert,
wenn Dauerplus (Kl.30) angeschlossen wird.
Masseanschluß (Ground)
Massekabel (min. Querschnitt 1,5 mm
2
) nicht am Minuspol
der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
(Karosserieschraube, Karosserieblech). Massekabel ab-
isolieren und Krallenkabelschuh anschlagen (ggf. nachlö-
ten). Kontaktfläche des Massepunktes metallisch blank
kratzen und mit Graphitfett einfetten (wichtig für gute Mas-
severbindung). Massekabel anschrauben.
Dauerplusanschluß (Kl.30 Batterie + 12 V)
Pluskabel (rot) mit starkem Querschnitt (min.1,5 mm
2
) zur
Batterie verlegen (Kabel nicht unmittelbar an Kabelbäumen
verlegen). Sicherungshalter zur Absicherung des Plus-
kabels anschließen und am Pluspol der Batterie anklem-
men.
per. +12V

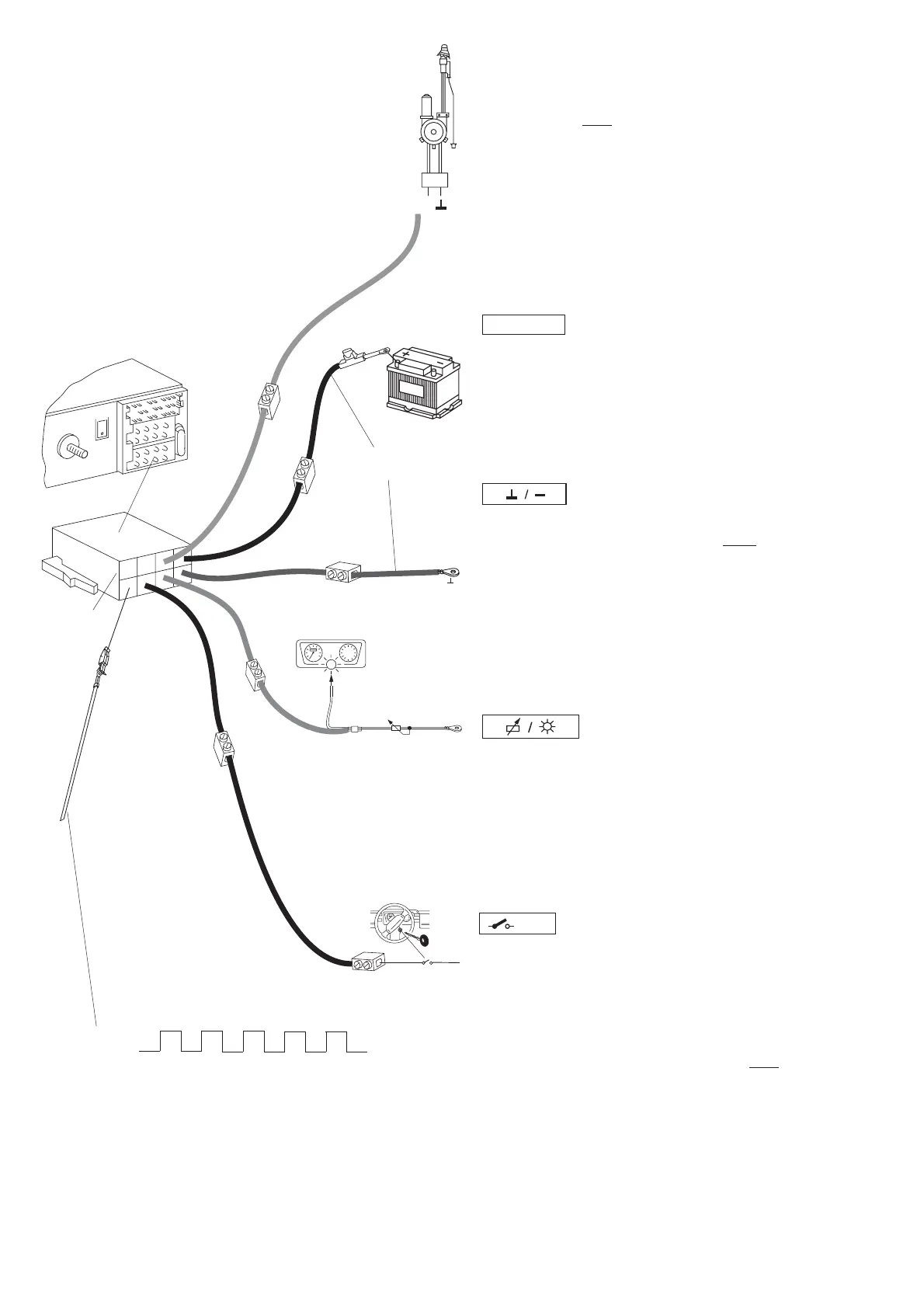

Fig.4
8 604 390 045
Universal-
Spannungsversorgungskabel
7 607 884 093
rot
rot
braun
orange
gelb/grün
Beleuchtungsanschluß (Illumination) Beleuchtungs-
anschluß für Fahrzeuge mit regelbarer Instrumentenbe-
leuchtung (plusgeregelt). Bei nicht vorgerüsteten Fahr-
zeugen den Anschluß beim Kfz.-Händler erfragen.
8 622 401 055
< 1s
1
2
345
nur bei Zündung aus und aktivierten
externen Alarm
+12V
Relais
12V
Kl.15 +12V
10A
