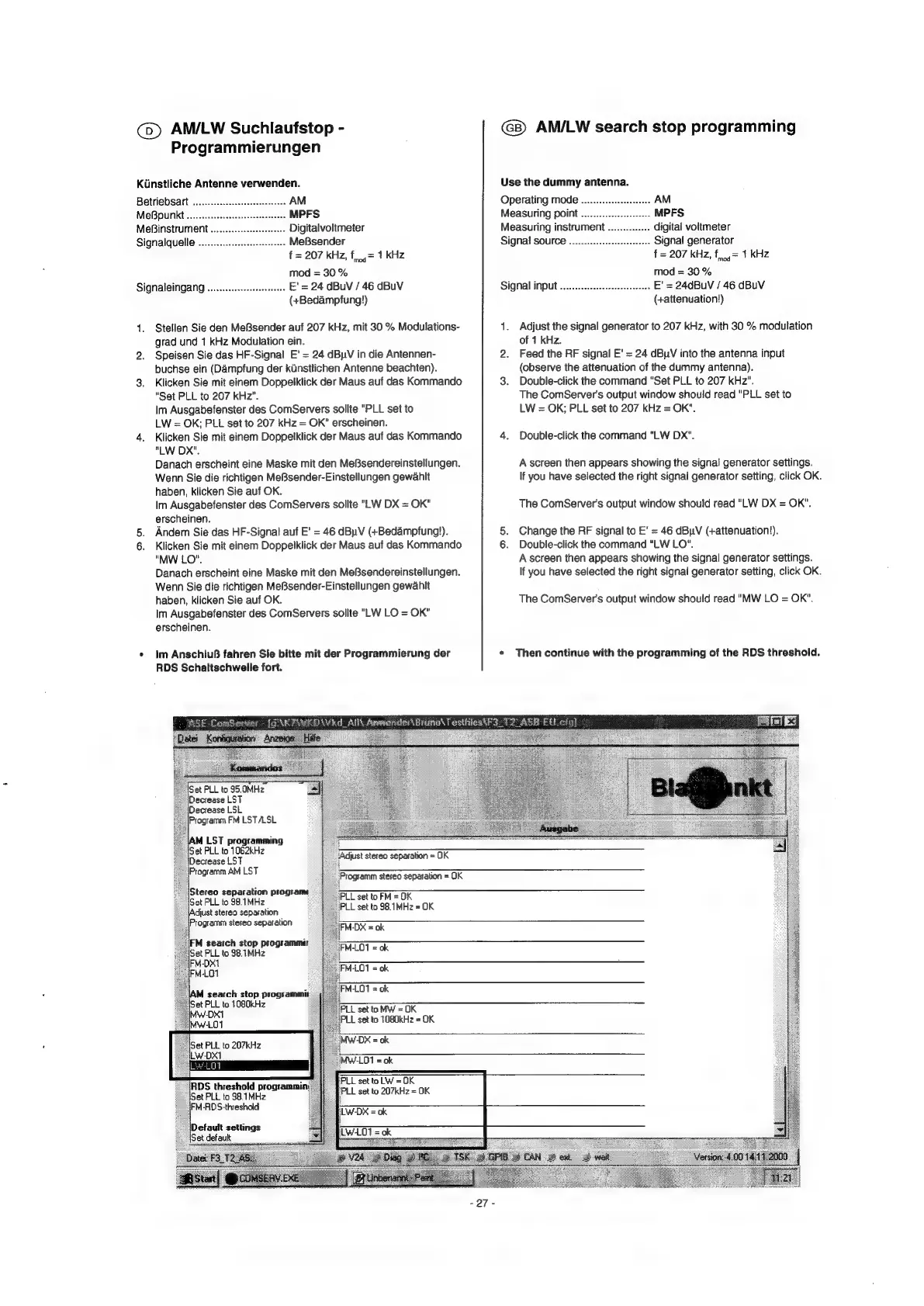

Blaupunkt SAN REMO CD31 User Manual

©) AM/LW Suchlaufstop -
Programmierungen
Kinstliche Antenne verwenden.
Betriebsart ....
MeBpunkt ...... 8
MeBinstrument . . Digitalvoltmeter
Signalquelle MeBsender
f = 207 kHz, f= 1 KHz
mod = 30%
Signaleingang E'= 24 dBuV / 46 dBuV
(+Bedampfung!)
1. Stellen Sie den MeBsender auf 207 kHz, mit 30 % Modulations-
grad und 1 kHz Modulation ein.
2. Speisen Sie das HF-Signal E' = 24 dByV in die Antennen-
buchse ein (Dampfung der kinstlichen Antenne beachten).
3. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Set PLL to 207 kHz".
Im Ausgabefenster des ComServers sollte "PLL set to
LW = OK; PLL set to 207 kHz = OK" erscheinen.
4. Klicken Sie mit einem Doppetklick der Maus auf das Kommando
"LW DX".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Wenn Sie die richtigen MeBsender-Einstellungen gewahlt
haben, klicken Sie auf OK.
Im Ausgabefenster des ComServers sollte "LW DX = OK"
erscheinen.
5. Andem Sie das HF-Signa! auf E' = 46 dBuV (+Bedampfung)).
6. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"MW LO".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Wenn Sie die richtigen MeBsender-Einstellungen gewahlt
haben, klicken Sie auf OK.
Im Ausgabefenster des ComServers sollte "LW LO = OK"
erscheinen.
¢ Im AnschluB fahren Sie bitte mit der Programmierung der
RDS Schaltschwelle fort.
Decrease LST
Dectease LSL
® LST programming
Set PLL to 1062kHz
Dectease LST
Programm AM LST
‘Stereo separation programi
Set PLL to 98.1MHz
iAdjust stereo separation
_ {Programm stereo separation
M search stop programmir
(Set PLL to 98. 1MHz
AMI/LW search stop programming
Use the dummy antenna.
Operating mode ...
Measuring point ...
Measuring instrument
. MPFS
digital voltmeter
Signal SOUICE ....... cee Signal generator
f = 207 kHz, f= 1 KHz
mod = 30 %
Signal input ..........:seeeeeseeeeees E' = 24dBuV / 46 dBuV
(+attenuation!)
1. Adjust the signal generator to 207 kHz, with 30 % modulation
of 1 kHz.
2. Feed the RF signal E' = 24 dBuV into the antenna input
(observe the attenuation of the dummy antenna).
3. Double-click the command "Set PLL to 207 kHz".
The ComServer's output window should read "PLL set to
LW = OK; PLL set to 207 kHz = OK".
4. Double-click the command "LW DX".
A screen then appears showing the signal generator settings.
If you have selected the right signal generator setting, click OK.
The ComServer’s output window should read "LW DX = OK".
5. Change the RF signal to E’ = 46 dBpV (+attenuation!).
6. Double-click the command "LW LO".
A screen then appears showing the signal generator settings.
If you have selected the right signal generator setting, click OK.
The ComServer’s output window should read "MW LO = OK".
Then continue with the programming of the RDS threshold.
ARDS threshold programmin:
Set PLL to 98.1MHz
FM-RDS-threshold
Default settings
Set defauk
-27-
