SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS
15
FR

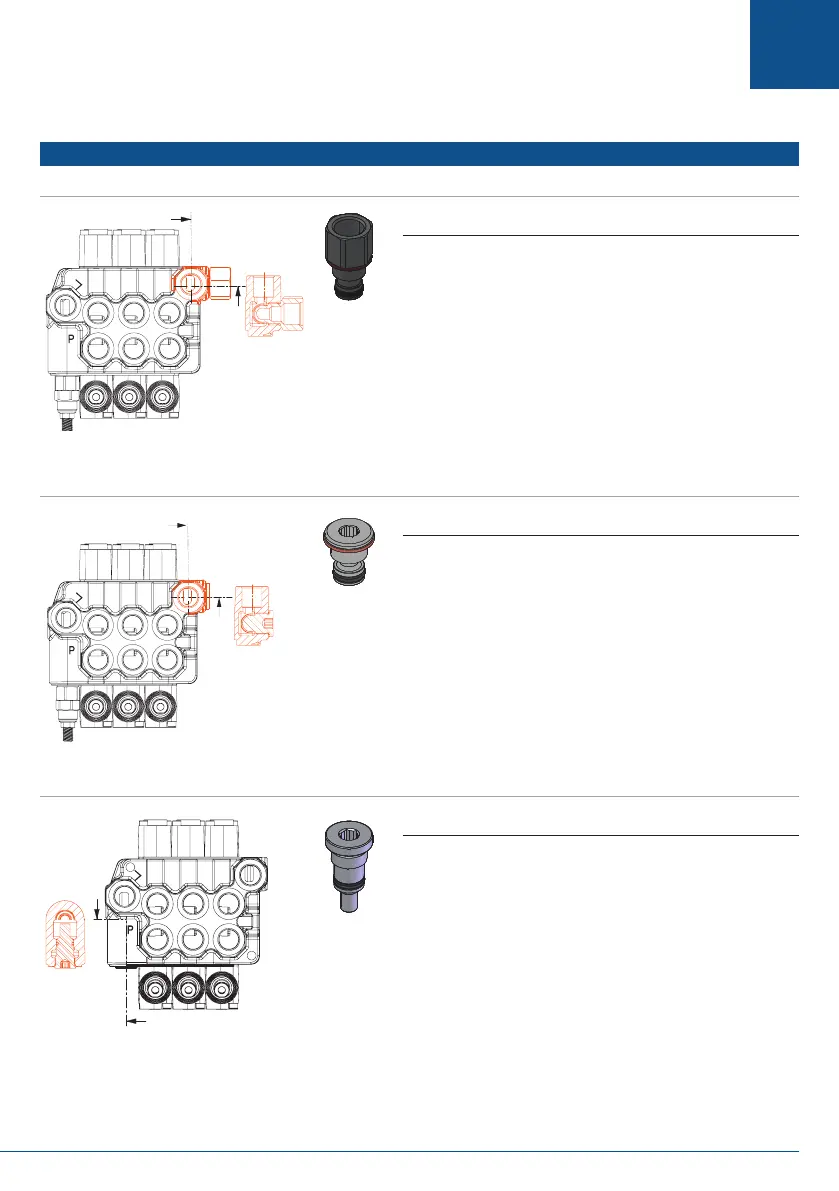

ACCESSOIRES
Centre à suivre de ligne de pression (CO)
Bouchon de Centre Fermé (CCP)
Bouchon de Soupape de Sûreté (RVP)
INSTALLATION DU CENTRE A SUIVRE DE LIGNE DE PRESSION (CO)
Étape 1. Visser le centre à suivre de la ligne de pression dans l’orice
T2 à l’aide d’une clé hexagonale de 27 mm et serrer à un
couple de 29.5 pi-lb. Lorsque le centre à suivre est installé,
il est nécessaire de raccorder un tuyau à l’orice T1 et de
placer l’autre extrémité dans le réservoir. Le non-respect
de cette consigne entraînera un dysfonctionnement de la
soupape.
INSTALLATION DU BOUCHON DE CENTRE FERMÉ (CCP)
Étape 1. Visser le Bouchon de Centre Fermé dans l’orice T2 à
l’aide d’une clé hexagonale de 8 mm et serrer à un couple
de 29.5 pi-lb. Lorsque le Bouchon de Centre Fermé est
installé, il est nécessaire de raccorder un tuyau à l’orice
T1 et de placer l’autre extrémité dans le réservoir. Le non-
respect de cette consigne entraînera un dysfonctionnement
de la soupape.
INSTALLATION DU BOUCHON DE LA SOUPAPE DE SÛRETÉ (RVP)
Étape 1. Retirer la Soupape de sûreté (Pièce 1) à l’aide d’une clé de
22 mm.
Étape 2. Retirer le Clapet anti-retour de charge (Pièce 2) et installer
le Bouchon de la soupape de sûreté.
Étape 3. Visser le Bouchon de la soupape de sûreté dans l’orice de
la Soupape de sûreté à l’aide d’une clé hexagonale de 8
mm et serrer à un couple de 29.5 pi-lb.
A
A
RVP
B
B
CO
A
A
CCP
