Інструкція по збірці і установці шторок на ванну BLISS 8, BLISS 9
Увага! Рекомендується збірка силами двох фахівців.

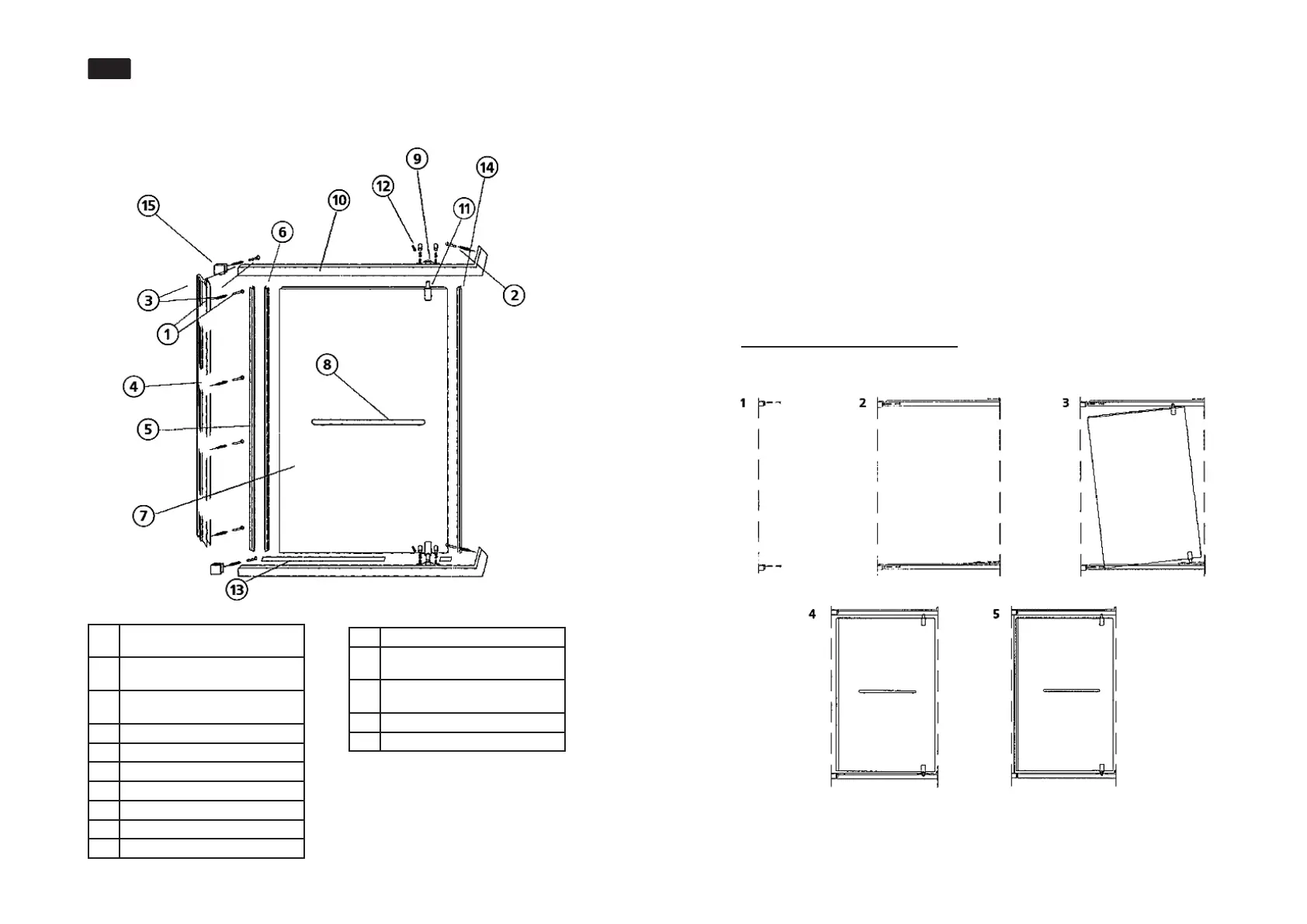

Комплектацiя:
1. Кріплення пристінного профілю
(дюбель + саморіз) - 4 компл.
2. Кріплення профілів (дюбель + саморіз)
- 2 компл.
3. Кріплення кронштейнів (дюбель +
саморіз) - 2компл.
4. Пристінний профіль - 1шт.
5. Магнітна планка - 1шт.
6. Магнітний ущільнювач на двері - 1шт.
7. Склянi двері - 1шт.
8. Дверна ручка - 1компл.
9. Нерухома частина дверної петлі - 2шт.
10. Профіль - 2шт. (Верхній + нижній)
11. Дверна петля - 2шт.
12. Гвинт кріплення петлі до профілю -
4шт.
13. Ущільнювач на нижній край дверей
- 1шт.
14. Боковий ущільнювач - 1шт.
15. Кронштейн - 2шт.
Увага!
Висота отвору для установлення дверей 2005
мм, ширина отвору для встановлення шторки
Bliss 8 - 800 мм, Bliss 9 - 900 мм.
Збірка і установлення.
1. Намітьте на стіні місця встановлення
кронштейнів, просвердлите отвори в стіні і
встановіть кронштейни, закріпивши за допомогою
саморезов.
Увага! Кронштейни повинні бути встановлені на
одній вертикальній лінії.
2. Встановіть профілю (верхній і нижній) в
кронштейни, намітьте отвори для саморізів
кріплення профілів до правої стіни. Видаливши
профіль підготуйте отвори для кріплення правих
частин профілів і встановіть в них дюбелі
3. Встановіть верзній і нижній профілю і
закріпіть їх.
4. Встановіть петлі на двері.
5. Встановіть нерухому частину петлі на
нижній профіль
6. Встановіть двері спочатку на нижній профіль, а
Ілюстрація монтажу:
УВАГА! Після збірки потрібно дати час затвердіння герметику. Забороняється
використання виробу протягом 24 годин після завершення монтажних робіт.
потім на верхній профіль
7. Встановіть магнітні планки на двері
8. Встановіть двері у вертикальному положенні
9. Встановіть бічній ущільнювач і ущільнювач на
нижній край дверей
10. Встановіть дверну ручку
11. Вставте магнітну планку в пристінний профіль
12. Закрийте двері, відрегулюйте пристінний так,
щоб двері функціонували і закріпіть
13. Намітьте отвори для кріплення пристінного
профілю, підготуйте отвори і закріпите пристінний
профіль до стіни
14. Загерметізіруйте силіконовим герметиком
місця примикання металевої рами до стіни
(показаний до застосування будь-силіконовий
герметик відповідає властивостям ph-
нейтральності, безбарвності, протівоплесенності).
