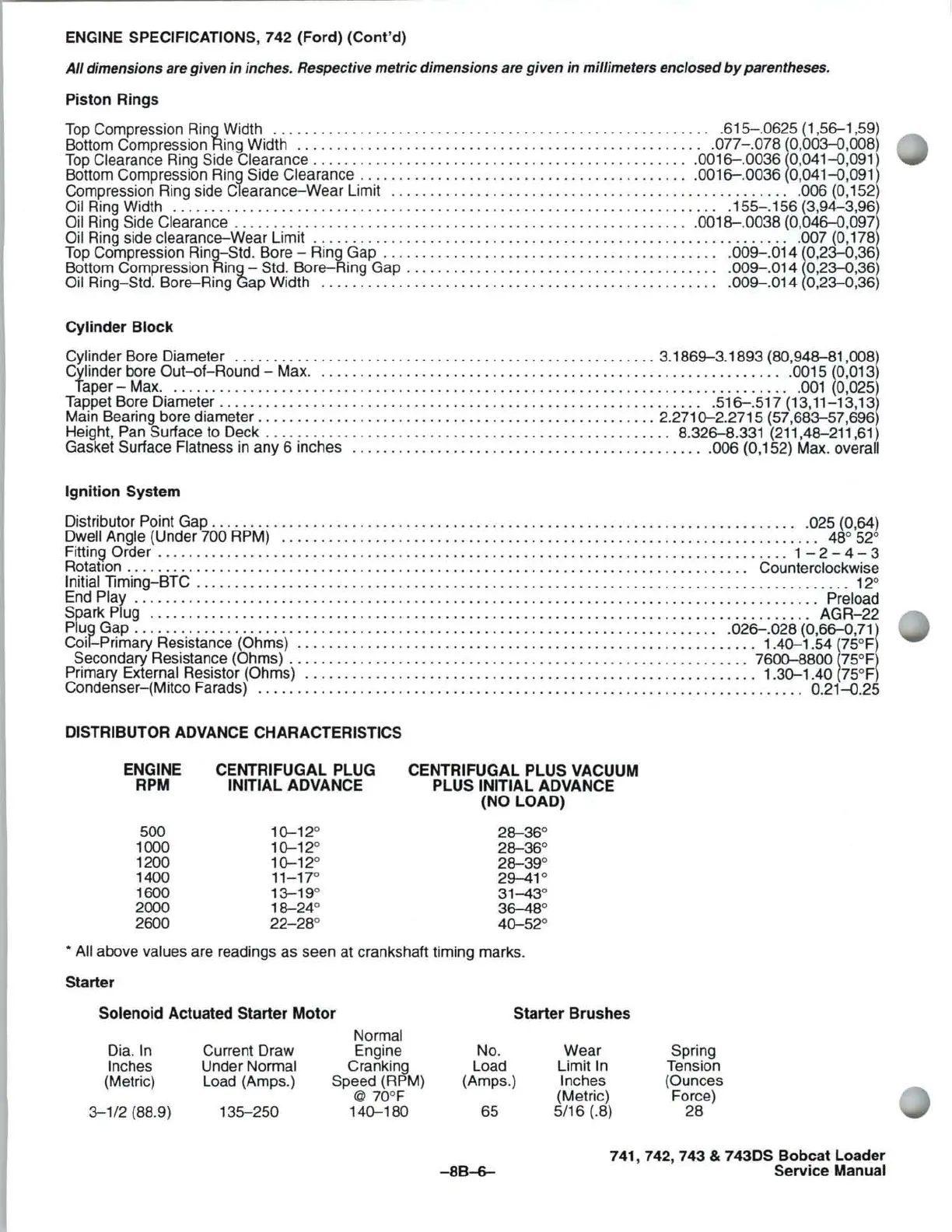

ENGINE SPECIFICATIONS, 742 (Ford) (Cont'd)
All dimensions are given in inches. Respective metric dimensions are given in millimeters enclosed by parentheses.
Piston Rings
Top CompressionRi ng ~idth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .615- .0625 (1 ,56-1 , 59)
Bottom Compression Ring Width . ... .. . . . . .... . .. . .. ... . . .. . . .. .. . . . . .. . ...... .. .. .. .077- .078 (0,003-0,008)
Top Clearance Ring Side Clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0016- .0036 (0 ,041-0,091)
Bottom Compression Ring Side
Clearance ... ... . . ................ .. ... . .. . .... .. . ... 0016-.0036 (0 ,041-0,091)
Compression Ring side Clearance-Wear Limit .. . . . .... . . . .. ..... .. ....... . . . . . . .. . . . . . .. . . . .. . . . .006 (0 ,152)
Oil Ring Width ....... ... . . . . . .. . ... .... ... . .. ...... .. . ... . . ... . . ........ . . . . . . .. .. . . .155-.156 (3 , 94-3 ,96
Oil Ring Si de Clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 0018- .0038 (0 , 046-0 ,097
Oi l Ring side clearance-Wear Limit . ... .. . . ..... . ... . ..... . .. . . . . .. ... . ... . ... .. . ... . . . .. . ... . . . .007 (0 ,178
Top Compression . Ring-:-Std . Bore - Ri ng Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .009-.014 (0,23-0,36
Bottom Compression Ring - Std. Bore-Ring Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .009- .014 (0 , 23-0 ,36)
Oi l Ring-Std. Bore-Ring Gap Width . . . . .. .. . . . . .. . .. . . .. . .. . ..... . . . . ..... . .. . .. . .. .. . . 009- .014 (0,23-0,36)
Cylinder
Block
Cyl!nder Bore Diameter ... ... .. . . ... . .. . .. . . .. .. . . ... ... . . . .... . . ... . ... .. . . . 3.1869--3.1893 (80,948-81 ,008)
Cylinder bore Out-of-Round - Max. . . .. . .. .. . .. . .. .. . ..... . ... .. .. . .. . .. . .. .... . .... .......... .0015 (0 ,013)
Taper - Max. . .... . . . . .. .. . ... . ... . . . .. . . . . .. ...... . . ... .. .... . ....... .. . . . . . . . .. .. . ... . .. .. .001 (0 ,025)
TaR pet Bo~e Diamet~r ..... . . . .. . .. . . . .. . . .. . . .. . . . . .. .. . . ... . .... . . ... . .. . . . . .. . . . . . 516- .517 (13,11-13,13)
Main
Bearing bore diameter . . . . . .. .. . ... .. . . . .... . .... . . . . .... .... .. ..... . . . .. 2.2710-2.2715 (57,683-57,696)
He ight, Pan Surface to Deck . .. . .. . . .. . . .. .. . .... .. . . . . . ... . . ..... .. ..... . . . .. . . 8.326-8. 331 (211,48-211 ,61)
Gasket Surface
Flatness in any 6 inches ..... . .... . . ... . ......... . . . . . . . .. . . ... .. . . . .. 006 (0,152) Max. overall
Ignition System
Distributor
Point Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .025 (0 ,64)
Dwell Angle (Under 700 RPM) .. . .. ... ... . . .. . ..... . . . . . . ........ . . ... . . . . . .. ... . . .. . . .. . . . . . .. . . .. 48° 52°
Fitting Order
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 2 - 4 - 3
Rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Counterclockwise
Initial
Timing-BTC . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12°
End Play . . . . .... . .. ..... . .. .. . . . . . . . . .... . ... . . .... . . . ....... . .... . .. . .. . . .. . . ...... .. .. . . ..... . Preload
Spark Plug ... . .. .. . ..... . . . . . . .. .... ... .. . . . . . . . ... . ....... . ..... ... . ... .. .. . . . ............ . . . . AGR-22
PI~g G~p . . .... '.' . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .026-.028 (0,66-0,71)
COil-Primary Resistance (Ohms) . . . . . . .. . . .. . . .. ... .. . . .... . .. . . ..... . . . . . . . .. . . . . . . . ... .. . 1.40-1.54 (75° F)
Secondary Resistance (Ohms) . ... .. . . . . .. . . . .. . . . ...... . . . . . ... ... .. . . . ... ... . .. . . ...... 7600-8800 (75° F)
Primary Extern~1 Resistor (Ohms) . . . . ... .. .. . . .. ... .. .. .. . ..... . ... . . . . .. .. ..... ....... . . . . 1.30-1.40 (75° F)
Condenser-(Mltco Farads) . . . . . . . . .. .. ......... . . . .. . ... . . . ...... . . . . . .... . . . . .... . . . ... . .. . . . . . 0.21-0.25
DISTRIBUTOR ADVANCE CHARACTERISTICS
ENGINE
RPM
CENTRIFUGAL PLUG
INITIAL ADVANCE
CENTRIFUGAL PLUS VACUUM
PLUS
INITIAL ADVANCE
500
1000
1200
1400
1600
2000
2600
10-12 °
10-12 °
10-12 °
11-17 °
13-19 °
18-24 °
22-28 °
(NO LOAD)
28-36 °
28-36 °
28-39 °
29--41 °
31-43 °
36-48 °
40-52 °
* All above values are readings as seen at crankshaft timing marks.
Starter
Solenoid Actuated Starter
Motor
Dia. ln
Inches
(Metric)
3-1/2 (88.9)
Current Draw
Under
Normal
Load (Amps.)
135- 250
Normal
Engine
Cranking
Speed
(RPM)
@ 70°F
140-180
Starter Brushes
No.
Load
(Amps.)
65
Wear
Limit
In
Inches
(Metric)
5/16 (.
8)
Spri ng
Tension
(Ounces
Force)
28
-8B-6-
741,742,743 & 743DS Bobcat Loader
Service Manual
