I
I
.i
\

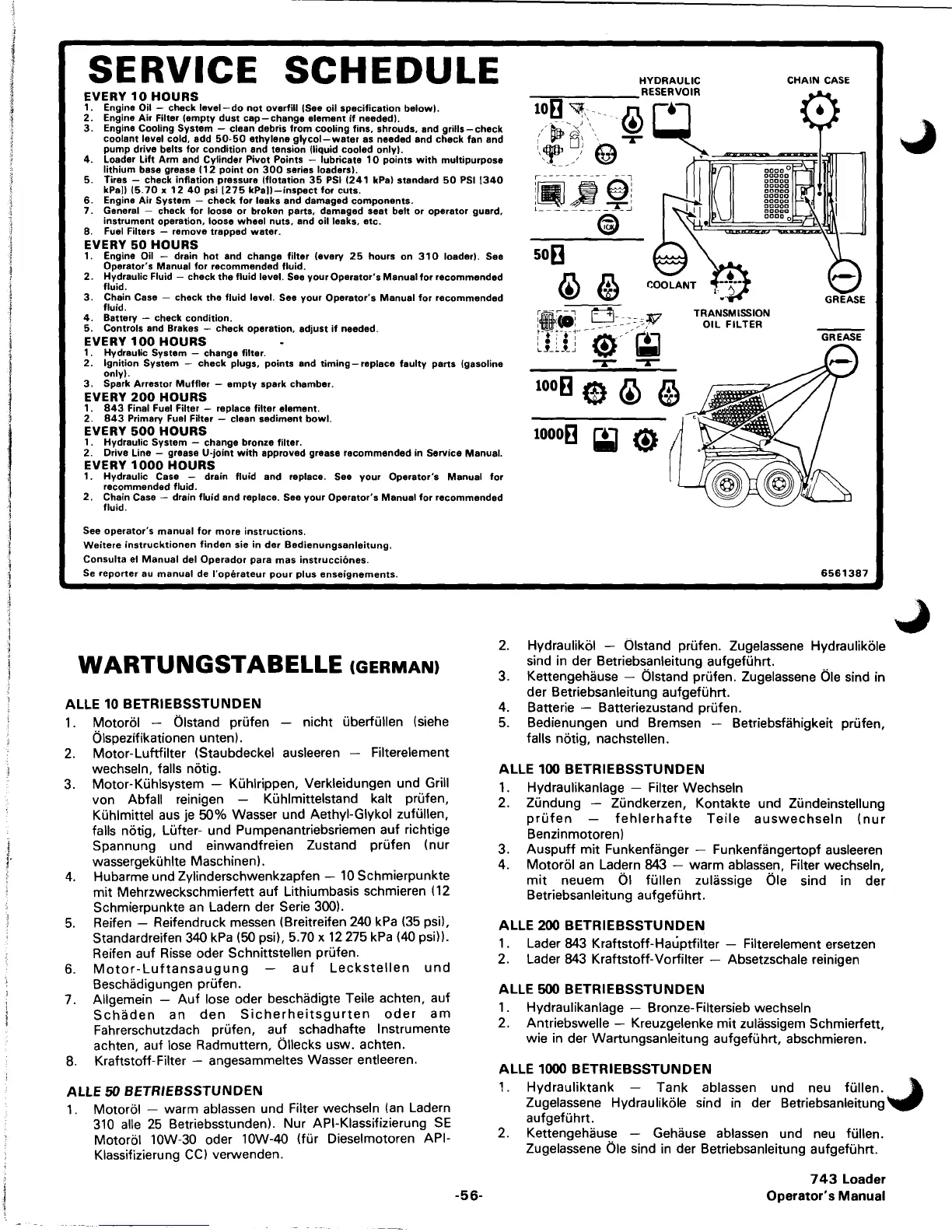

SERVICE
SCHEDULE
HYDRAULIC
CHAIN CASE
EVERY 10 HOURS
_-==-- ____ RESERVOIR
1. Engine Oil - check level-do not overfill (See oil specification below).
2. Engine Air Filter (empty dust cap - change element if needed).
3. Engine Cooling System - clean debris from cooling fins, shrouds, and grills - check
coolant level cold, add 50·50 ethylene glycol-water as needed and check fan and
pump drive belts for condition and tension (liquid cooled only).
4. Loader Lift Arm and Cylinder Pivot Points - lubricate 10 points with mUltipurpose
lithium base grease (12 pOint on 300 series loaders).
5. Tires - check inflation pressure (flotation 35 PSI (241 kPa) standard 50 PSI [340
kPa]) (5.70 x 1240 psi [275 kPa])-inspect for cuts.
6. Engine Air System - check for leaks and damaged components.
7. General - check for loose or broken parts, damaged seat belt or operator guard,
instrument operation, loose wheel nuts, and oil leaks, etc.
B. Fuel Filters - remove trapped water.
EVERY 50 HOURS
1. Engine Oil - drain hot and change filter (every 25 hours on 310 loader). See
Operator's Manual for recommended fluid.
2. Hydraulic Fluid - check the fluid level. See your Operator's Manual for recommended
fluid.
3. Chain Case - check the fluid level. See your Operator's Manual for recommended
GREASE
fluid.
4. Battery - check condition.
5. Controls and Brakes - check operation, adjust if needed.
EVERY 100 HOURS
1. Hydraulic System - change filter.
TRANSMISSION
OIL FILTER
---
GREASE
2. Ignition System - check plugs, points and timing - replace faulty parts (gasoline
only).
3. Spark Arrestor Muffler - empty spark chamber.
EVERY 200 HOURS
1. B43 Final Fuel Filter - replace filter element.
2. B43 Primary Fuel Filter - clean sediment bowl.
EVERY 500 HOURS
1. Hydraulic System - change bronze filter.
2. Drive Line - grease U-joint with approved grease recommended in Sarvice Manual.
EVERY 1000 HOURS
10
0
8 (f) (t) €J
10008 ~ (1)
1. Hydraulic Case - drain fluid and replace. See your Operator's Manual for
recommended fluid.
2. Chain Case - drain fluid and replace. See your Operator's Manual for recommended
fluid.
See operator's manual for more instructions.
Weitere instrucktionen finden sie in der Bedienungsanleitung.
Consulta el Manual del Operador para mas instrucciones.
Se reporter au manual de I'operateur pour plus enseignements.
WARTUNGSTABELLE (GERMAN)
ALLE 10 BETRIEBSSTUNDEN
1, Motorol - Dlstand prufen - nicht uberfullen (siehe
Dlspezifikationen unten).
2. Motor-Luftfilter (Staubdeckel ausleeren - Filterelement
wechseln, falls notig.
3. Motor-Kuhlsystem - Kuhlrippen, Verkleidungen und Grill
von Abfall relnlgen Kuhlmittelstand kalt prufen,
Kuhlmittel
aus je 50% Wasser und Aethyl-Glykol zufullen,
falls notig,
Lufter- und Pumpenantriebsriemen auf richtige
Spannung und einwandfreien Zustand prufen (nur
wassergekuhlte Maschinen).
4. Hubarme und Zylinderschwenkzapfen - 10 Schmierpunkte
mit Mehrzweckschmierfett auf Lithiumbasis schmieren (12
Schmierpunkte an Ladern der Serie 300).
5. Reifen - Reifendruck messen (Breitreifen 240 kPa (35 psi),
Standardreifen
340 kPa (50 psi), 5.70 x 12275 kPa (40 psi)).
Reifen auf
Risse oder Schnittstellen prufen.
6. Motor-Luftansaugung auf Leckstellen und
Beschadigungen prufen.
7.
AlIgemein - Auf lose oder beschadigte Teile achten, auf
Schaden an den Sicherheitsgurten oder am
Fahrerschutzdach prufen, auf schadhafte Instrumente
achten, auf lose Radmuttern, Dllecks usw. achten.
8. Kraftstoff-Filter - angesammeltes Wasser entleeren.
ALLE 50 BETR/EBSSTUNDEN
1. Motorol - warm ablassen und Filter wechseln (an Ladern
310 alle 25 Betriebsstunden). Nur API-Klassifizierung SE
Motorol 10W-30 oder 10W-4O (fUr Dieselmotoren API-
Klassifizierung CC) verwenden.
-56-
6561387
2. Hydraulikol - Olstand prufen. Zugelassene Hydraulikole
sind in der Betriebsanleitung aufgefuhrt.
3. Kettengehause - Dlstand prufen. Zugelassene Die sind in
der Betriebsanleitung
aufgefUhrt.
4. Batterie - Batteriezustand prufen.
5. Bedienungen und Bremsen - Betriebsfahigkeit prufen,
falls notig, nachstellen.
ALLE 100 BETRIEBSSTUNDEN
1. Hydraulikanlage - Filter Wechseln
2. Zundung - Zundkerzen, Kontakte und Zundeinstellung
prufen fehlerhafte Teile auswechseln (nur
Benzinmotoren)
3.
Auspuff mit Funkenfanger - Funkenfangertopf ausleeren
4. Motorol an Ladern 843 - warm ablassen, Filter wechseln,
mit neuem DI fUllen zulassige Die sind in der
Betriebsanleitung
aufgefUhrt.
ALLE 200 BETRIEBSSTUNDEN
1. Lader 843 Kraftstoff-Hauptfilter - Filterelement ersetzen
2. Lader
843 Kraftstoff-Vorfilter - Absetzschale reinigen
ALLE 500 BETRIEBSSTUNDEN
1. Hydraulikanlage - Bronze-Filtersieb wechseln
2. Antriebswelle - Kreuzgelenke mit zulassigem Schmierfett,
wie in der Wartungsanleitung aufgefuhrt, abschmieren.
ALLE 1000 BETRIEBSSTUNDEN
1. Hydrauliktank - Tank ablassen und neu fullen. ~
Zugelassene Hydraulikole sind in der Betriebsanleitung"""
aufgefUhrt.
2. Kettengehause - Gehause ablassen und neu fullen.
Zugelassene Die
sind in der Betriebsanleitung aufgefuhrt.
743 Loader
Operator's Manual
