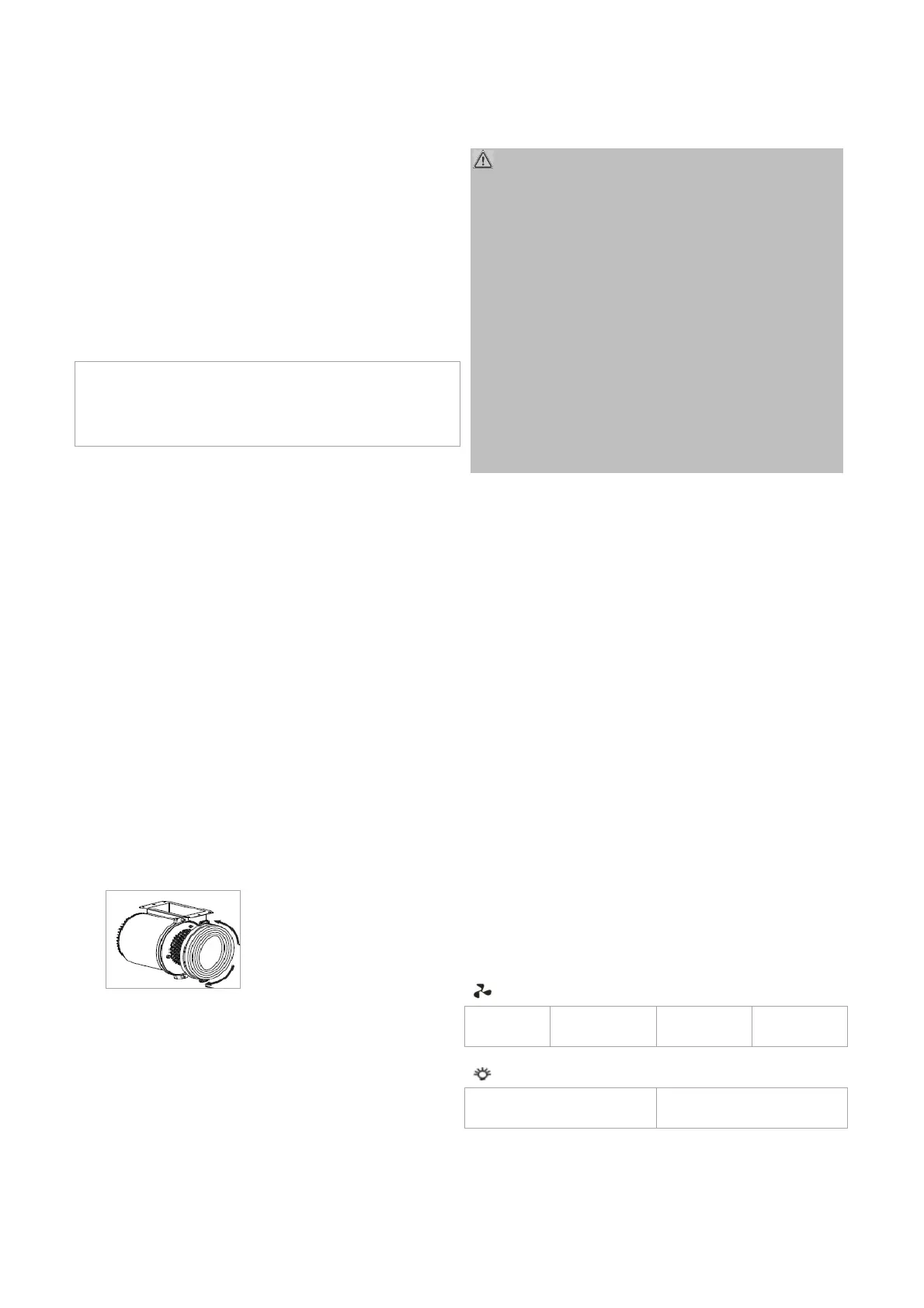

10
Hängen Sie das Gehäuse ein
[Abb. 3]
. Kontrollie-
ren Sie den sicheren Halt und die waagerechte
Position.
Drehen Sie zur Sicherung des Gehäuses die
Schrauben 2x ST4*30mm durch das Gehäuse
fest
[Abb. 4]
.
Fixieren Sie den äußeren (unteren) Schacht mit
der Halterung (03) mithilfe der Blechschrauben
2x ST4*8mm
[Abb. 5]
.
Für den Abluftbetrieb:
Prüfen Sie die richtige Position
des Abluftschlauches und verbinden Sie ihn mit der
Abzugsöffnung nach außen.
Setzen Sie die ineinander geschobene Schacht-
einheit auf
[Abb. 6]
und befestigen Sie die
Schachthalterung (03) mit den Schrauben 2x
ST4*40mm.
Ziehen Sie den inneren Schacht hinauf und fixie-
ren Sie die Schachtabdeckung seitlich mit der
Halterung (02) mithilfe der Blechschrauben 2x
ST4*8mm
[Abb. 7]
.
Aktivkohlefilter für Umluftbetrieb einsetzen
Entnehmen Sie die/den Aluminium-Dunstfilter
(siehe
„Reinigung der Aluminium-Dunstfilter“
).
Setzen Sie die Kohlefilter an die Ansaugöffnung
des Abluftkanals. Stellen Sie sicher, dass die Be-
festigungsstifte am Abluftkanal in die Befesti-
gungsschlitze des Kohlefilters eingreifen.
Drehen Sie den Filter im
Uhrzeigersinn, bis er
einrastet.
Setzen Sie die/den Aluminium-Dunstfilter wieder
ein.
Elektrischer Anschluss
WARNUNG:
Die Installation an das Stromnetz muss gemäß
den lokalen Gesetzen und Vorschriften erfolgen.
Ein unsachgemäßer Anschluss kann zu einem
elektrischen Schlag
führen!
Verändern Sie den Gerätenetzanschlussstecker
nicht! Lassen Sie die Netzsteckdose durch einen
Fachmann ersetzen, wenn diese für den Geräte-
netzstecker nicht geeignet ist.
Die Zugänglichkeit des Netzsteckers muss ge-
währleistet sein, um das Gerät im Notfall sofort
von der Stromversorgung zu trennen.
Vergewissern Sie sich vor dem Anschluss, dass
die Spannungsversorgung mit den Angaben auf
dem Typenschild übereinstimmt.
Schließen Sie den Netzstecker an eine vor-
schriftsmäßig installierte Schutzkontakt-
Steckdose an.
Wenn der Netzstecker nach der Installation nicht
frei zugänglich ist, muss zur Erfüllung der ein-
schlägigen Sicherheitsvorschriften installations-
seitig eine entsprechende Trennvorrichtung vor-
handen sein.
Inbetriebnahme / Betrieb
Die Bedienung erfolgt über zwei Schiebeschalter.
Die Beleuchtung sowie die Leistungsstufen sind mit
den entsprechenden Schaltern ein- und auszuschal-
ten.
Leistungsstufe
0
aus
I
niedrig
II
mittel
III
hoch
Beleuchtung
0
Beleuchtung aus
I
Beleuchtung ein
