9

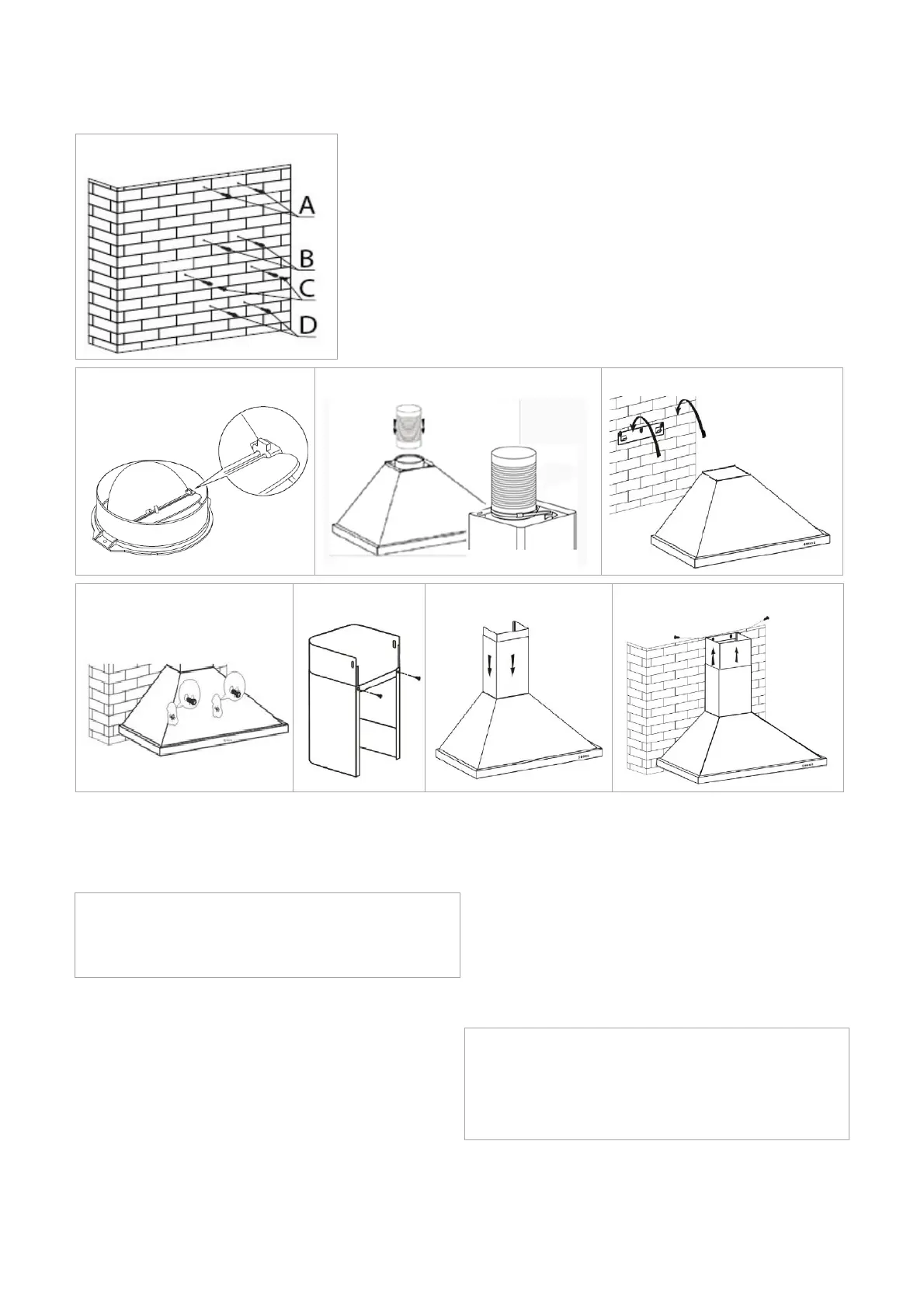

Abb. 1
A
Schachtabschluss
B
Schachthalterung
C
Aufhängung Gehäuse
D
Sicherung Gehäuse
Abb. 2 Abb. 2a Abb. 3
Abb. 4 Abb. 5 Abb. 6 Abb. 7
Bestimmen Sie die Position der Dunstabzugshau-
be mittig über der Kochstelle in Übereinstimmung
mit den vorgegebenen Sicherheitsabständen.
Für die Wandmontage sind insgesamt 9x Befesti-
gungslöcher mit ca. ø 8 mm notwendig
[Abb. 1]
.
Versenken Sie darin die beiliegenden Dübel.
Nehmen Sie zunächst die Bohrungen für die Be-
festigung des Gehäuses entsprechend der beile-
genden Bohrschablone vor. Überprüfen Sie die
Markierungen mit einer Wasserwaage!
- Befestigen Sie die Halterung (01) für die Auf-
hängung des Gehäuses mit den Schrauben
3x ST4x40mm.
Befestigen Sie die Halterung (02) für den oberen
Schachtabschluss mit den Schrauben 2x
ST4*40mm; nachdem Sie die Auszugslänge der
Schachtabdeckung bestimmt haben.
Vor dem Einhängen der Haube werden die Rück-
schlagklappen durch leichtes Biegen von oben in
den Anschlussstutzen (Abluftkanal) eingesetzt
[Abb. 2]
.
Für den Abluftbetrieb:
Hieran ist ein flexibler Abluft-
schlauch (Lieferumfang) mit 150 mm Innendurch-
messer zu befestigen. Sichern Sie den Schlauch mit
dem beiliegenden Kabelbinder
[Abb. 2a]
.
