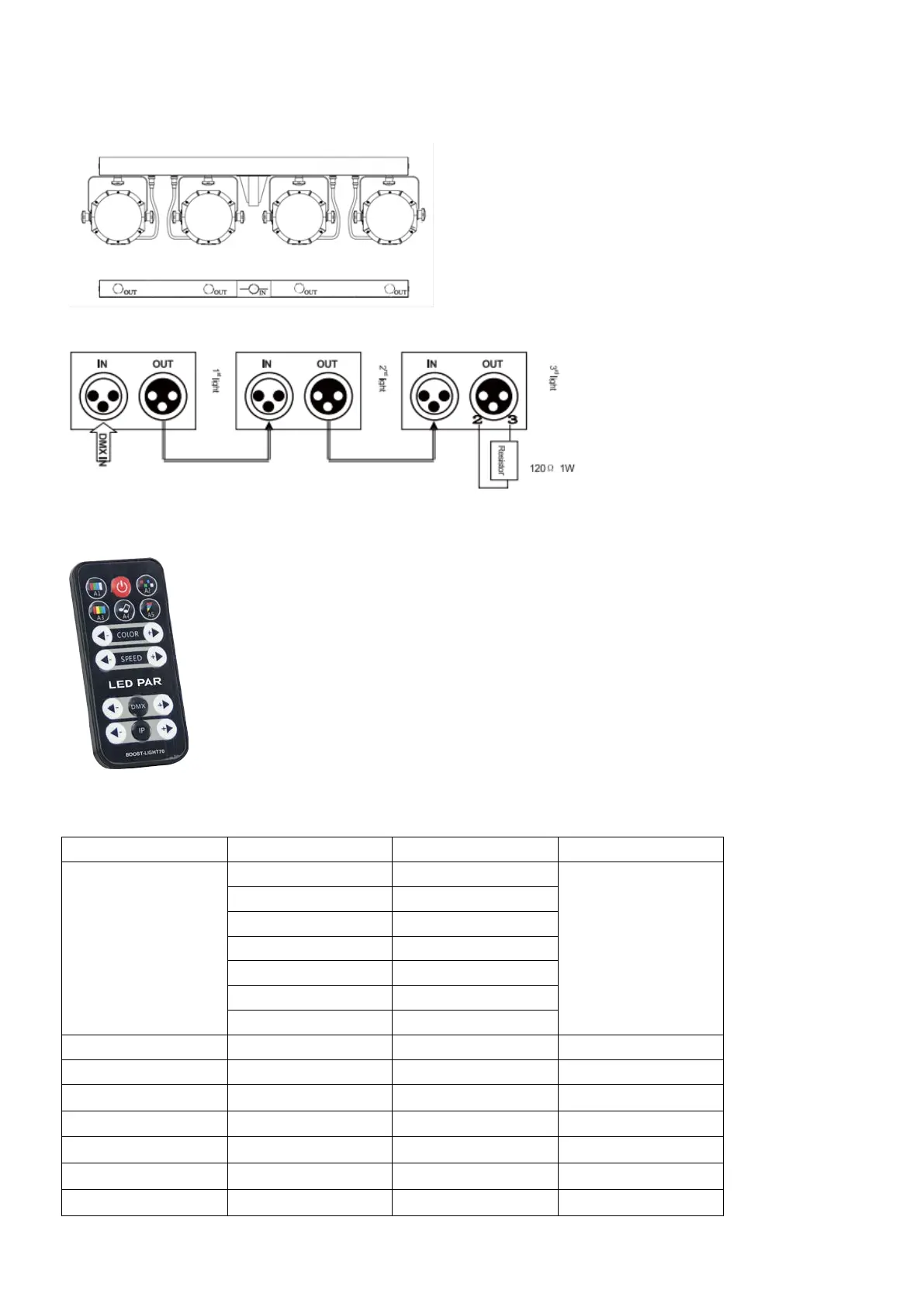

Aansluiting van de signaalkabel
Sluit de 3-pin XLR connector op de uitgang van het eerste toestel en de ingang van het tweede toestel aan. Sluit
de toestellen aan zoals beneden getoont:
Sluit een 120 ohm EOL weerstand tussen pin 2 en 3 van de XLR connector van het laatste toestel van de lijn aan.
Afstandsbediening:
A1: Effect 1 Alles aan
A2: Effect 2 Snelle kleurwissel
A3: Effect 3 Trage kleurwissel
A4: Geluidsgeactiveerd
A5: Stroboscoop
Color: Kleurinstelling
Speed: Snelheidsinstelling
DMX: Keuze van een DMX kanaal
IP: Looplichteffect
DMX Kanalen:
Kanaal
Waarde
Omschrijving
Reminder
CH 1
0-10
Geen functie
Macro functie
11-50
Macro A1
51-100
Macro A2
101-150
Macro A3
151-200
Macro A4
201-255
Macro A5
210-255
Rood+Groen+Blauw
CH2
0-255
Macro kleur
CH3
0-255
Snelheidsregeling
CH4
0-255
Master dimming
CH5
0-255
Rood dimming
CH6
0-255
Groen dimming
CH7
0-255
Blauw dimming
CH8
0-255
Wit dimming
