FRBoretti Maggiore / Manuel - Conseil d’installation

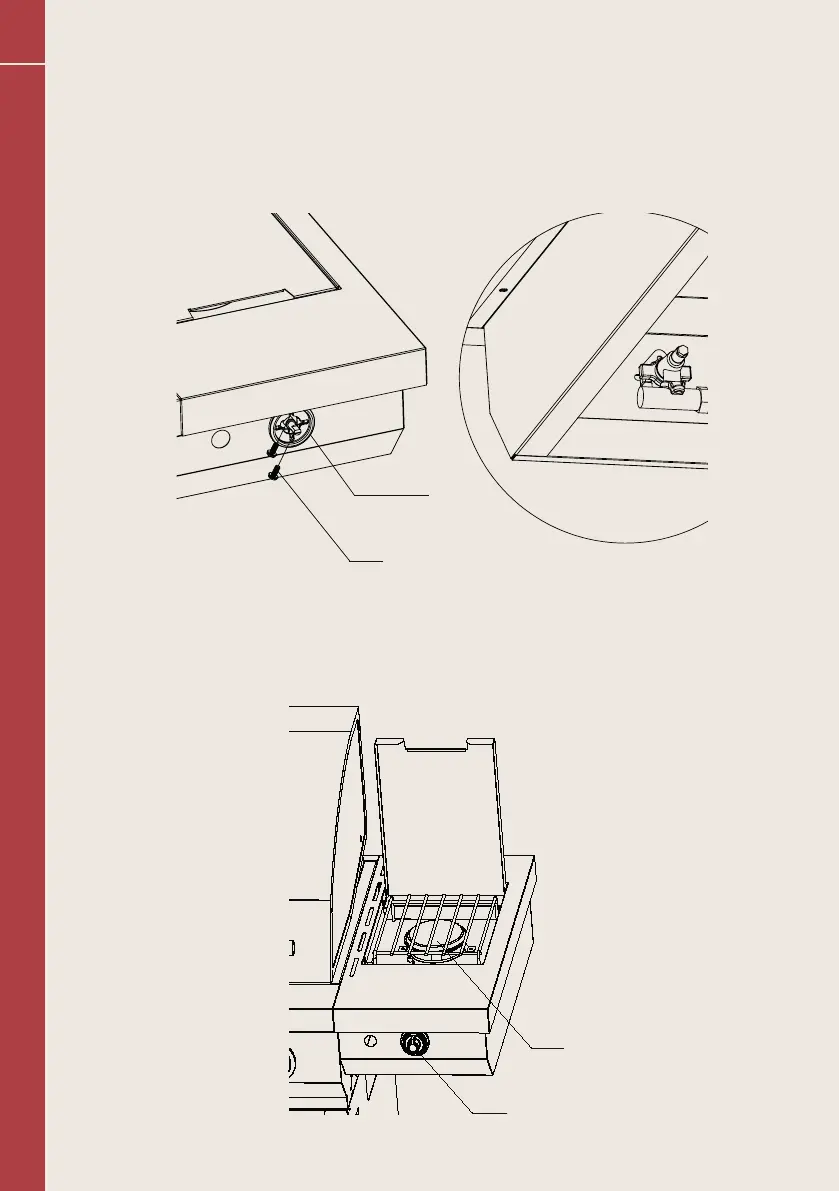

Étape 3 - a) Insérez un vis à valve M4 x10 par l’anneau et dans le brûleur latéral, puis
serrez-le.
b) lInstallez le deuxième vis à valve par l’anneau et serrez-le. Veuillez noter
que l’anneau doit être posé de façon que le ‘H’ soit face au trou de
l’allumeur.
Anneau de bouton
Vis M4
Étape 4 - a) Installez le brûleur latéral en utilisant les deux vis M4x5. Remettez le
support.
b) Installez le bouton de commande en s’assurant que le côté latéral plat de
la tige de soupape est aligné avec le côté latéral plat de la tige du bouton.
Bouton
Brûleur
