DEBoretti Robusto / Benutzerhandbuch – Installationshinweise
3. Zusammenbau-Zeichnungen

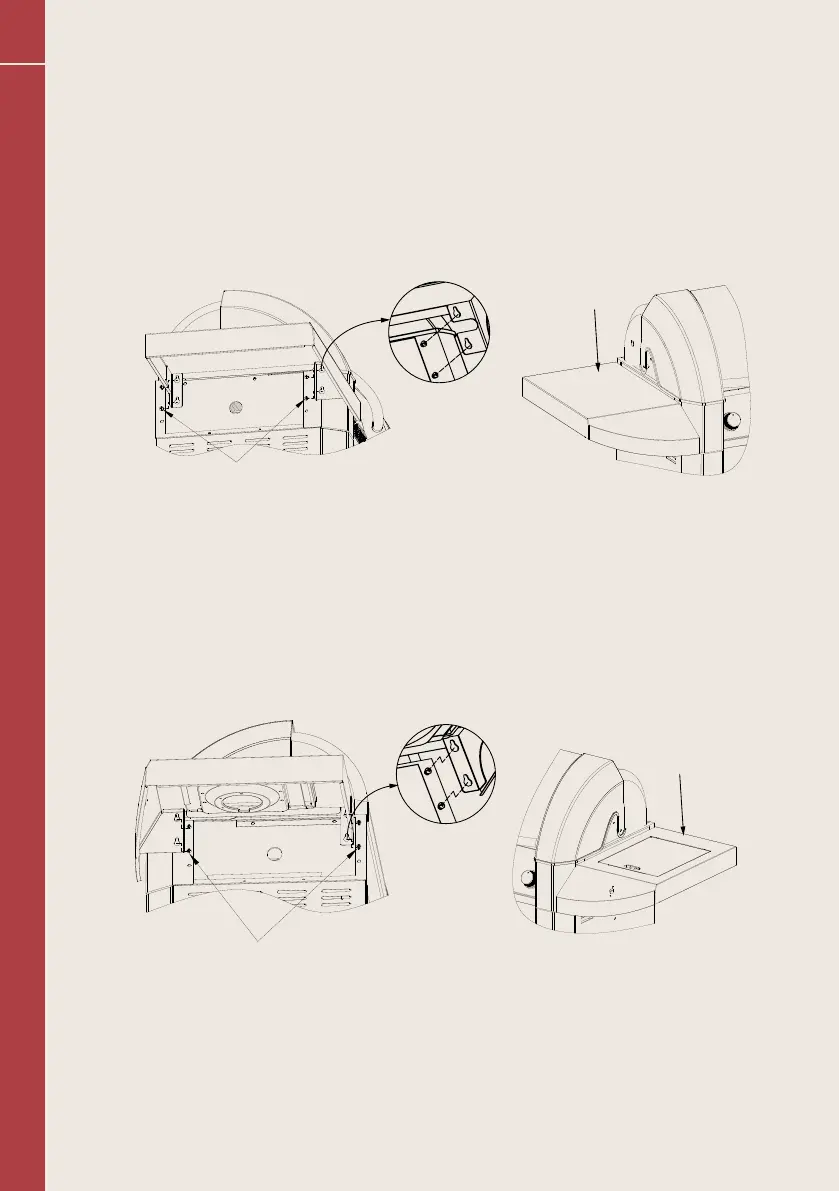

Schritt 1 – Montage des linken Seitentisches (Nr. 2)
Lösen Sie die Schrauben (A) im Rahmen wie in Abbildung 1 gezeigt.
Verbinden Sie den linken Seitentisch (Nr. 2) mit dem Rahmen und ziehen Sie die
Schrauben wieder an.
Schraube A
Linker Seiten�sch
Abb. 1
Schritt 2 – Montage des rechten Seitentisches (Nr. 3)
Lösen Sie die Schrauben (B) im Rahmen wie in Abbildung 2 gezeigt.
Verbinden Sie den rechten Seitentisch (Nr. 3) mit dem Rahmen und ziehen Sie die
Schrauben wieder an.
Rechter Seiten�sch
Schraube B
Abb. 2
