3. Disegno di montaggio

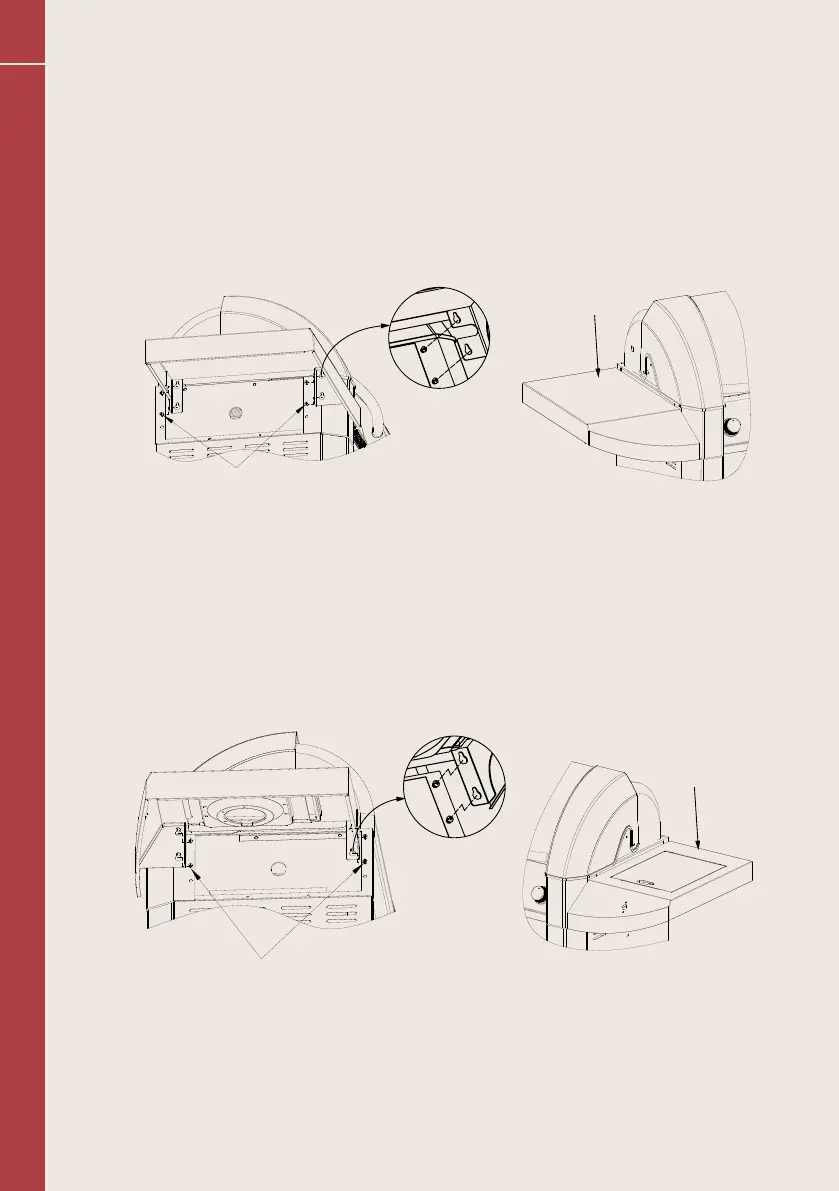

Passaggio 1 – Montaggio del tavolino late
rale sinistro (nr. 2)
Allentare le viti (A) nel telaio come indicato nell'immagine 1.
Agganciare il tavolino laterale sinistro (n. 2) al telaio e riavvitare le viti.
Vite
Tavolino laterale sinistro
A
Img. 1
Passaggio 2 – Montaggio del tavolino laterale destro (nr.3)
Allentare le viti (B) nel telaio come indicato nell'immagine 2.
Collegare il tavolino laterale destro (n. 3) al telaio e riavvitare le viti.
Tavolino laterale destro
Vite B
2
Img.
IT
Boretti Robusto / Guida utente - Installazione dispositivo
