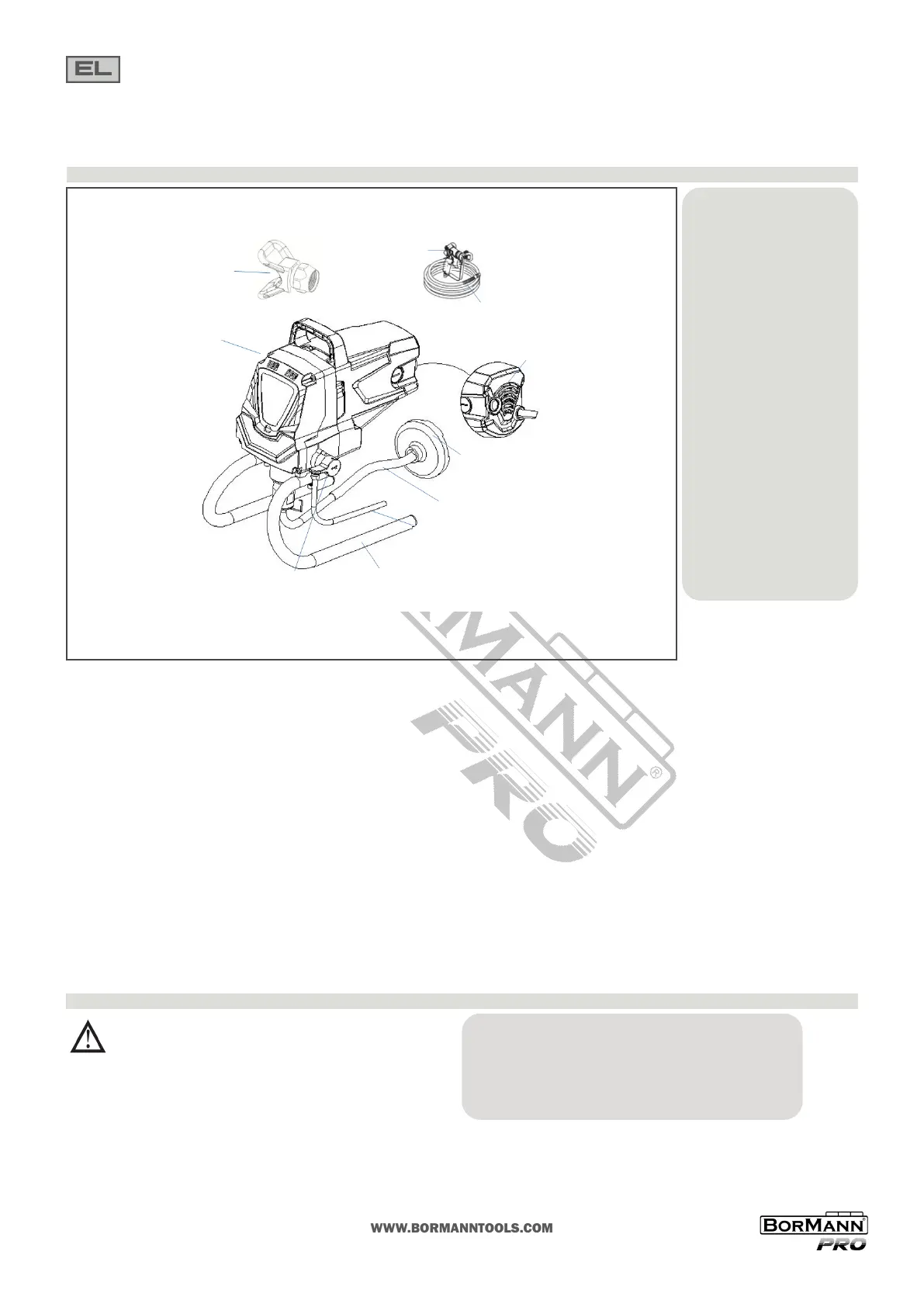

Περιγραφή βασικών τμημάτων
Πιστόλι ψεκασμού
(βαφής)
Ακροφύσιο
ψεκασμού
(βαφής)
Εξαρτήματα
κινητήρα/
μετάδοσης
κίνησης
Λάστιχο ψεκασμού
(βαφής)
Διακόπτης ON / OFF
Φίλτρο αναρρόφησης
Λάστιχο αναρρόφησης
Λάστιχο επιστροφής
Εξαρτήματα πλαισίου
Βαλβίδα
επιστροφής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Αυτό το μηχάνημα δεν πρέπει
να χρησιμοποιείται με υλικά με
υφή τεχνοτροπίας, στεγανοποι-
ητικά και άλλα παρόμοια υλικά.
Το μηχάνημα φέρει μια ειδικά
σχεδιασμένη αντλία. Όλες οι
πληροφορίες που δίνονται
για την βασική έκδοση του
μηχανήματος ισχύουν και για τα
υπόλοιπα μοντέλα, εκτός από
τις περιπτώσεις που υποδεικνύ-
ονται και διαφοροποιούνται.
Σημαντικό
Ορισμένα από τα σχεδιαγράμ-
ματα σε αυτό το εγχειρίδιο ενδέ-
χεται να μην ταιριάζουν ακριβώς
με το μοντέλο του μηχανήματός
σας. Όλες οι πληροφορίες και
οι οδηγίες που δίνονται σε αυτό
το εγχειρίδιο ισχύουν για όλα τα
μοντέλα, εκτός από τις περιπτώ-
σεις που αναφέρονται.
7. Βεβαιωθείτε ότι το καλώδιο προέκτασης είναι καλώς συνδεδεμένο και βρίσκεται σε καλή λειτουργική κατάσταση. Να αντικαθιστάτε πάντα ένα κατε-
στραμμένο καλώδιο προέκτασης ή να το επισκευάσετε παραδίδοντάς το σε έναν ειδικευμένο ηλεκτρολόγο πριν το χρησιμοποιήσετε.
8. Προστατέψτε τα καλώδια προέκτασης από αιχμηρά αντικείμενα, υπερβολική θερμότητα και την υγρασία.
Περιγραφή βασικών χειριστηρίων και λειτουργιών
Διακόπτης ON/OFF: Ο διακόπτης ON/OFF ενεργοποιεί και απενεργοποιεί την τροφοδοσία του μηχανήματος (O=OFF, l=ON).
Σωλήνας αναρρόφησης: Το υγρό αναρροφάται μέσω του σωλήνα αναρρόφησης στην αντλία.
Έμβολο συμπίεσης/υποπίεσης: Το έμβολο κινείται προς τα πάνω και προς τα κάτω για να δημιουργήσει την υποπίεση που χρησιμοποιείται για την αναρ-
ρόφηση του υγρού μέσω του σωλήνα αναρρόφησης.
Πιστόλι ψεκασμού (βαφής): Το πιστόλι ψεκασμού(βαφής) ελέγχει την παροχή του αντλούμενου υγρού. Το μοντέλο του πιστολιού που διαθέτετε εξαρτάται
από το μοντέλο του μηχανήματός σας.
Εύκαμπτος σωλήνας ψεκασμού (βαφής): Ο σωλήνας ψεκασμού (βαφής) συνδέει το πιστόλι με την αντλία.
Σωλήνας επιστροφής: Το υγρό αποστέλλεται πίσω μέσω του σωλήνα επιστροφής στο αρχικό δοχείο όταν το κουμπί PRIME/SPRAY βρίσκεται στη θέση
PRIME.
Διακόπτης PRIME/SPRAY: Ο διακόπτης PRIME/SPRAY κατευθύνει το υγρό στον εύκαμπτο σωλήνα ψεκασμού όταν είναι ρυθμισμένος στη θέση SPRAY ή
στον σωλήνα επιστροφής όταν είναι ρυθμισμένος στη θέση PRIME. Τα βέλη στον διακόπτη PRIME/SPRAY δείχνουν τις κατευθύνσεις περιστροφής για τις
λειτουργίες PRIME και SPRAY. Ο διακόπτης PRIME/SPRAY χρησιμοποιείται επίσης για την εκτόνωση της πίεσης που δημιουργείται στον σωλήνα ψεκασμού
(βλέπε Διαδικασία εκτόνωσης πίεσης).
Επιλογέας ελέγχου πίεσης: Ο επιλογέας ελέγχου πίεσης ρυθμίζει τον βαθμό της ισχύος που χρησιμοποιεί η αντλία για να ωθήσει το υγρό.
Λιπαντήρας: Ο λιπαντήρας έχει σχεδιαστεί για να παρέχει λίπανση στην αντλία.
Στέλεχος ωθητήρα: Το στέλεχος ώθησης έχει σχεδιαστεί για να διατηρεί τη βαλβίδα εισόδου ανοιχτή και για να αποτρέπει την φραγή της λόγω συγκέ-
ντρωσης αποξηραμένων υλικών.
Οδηγίες συναρμολόγησης
Μην συνδέετε το βύσμα τροφοδοσίας στην πρίζα προτού
ολοκληρώσετε την διαδικασία συναρμολόγησης.
Απαραίτητα εργαλεία κατά την συναρμολόγηση.
1. Δύο ρυθμιζόμενα κλειδιά
2. 3/16” Allen
3. Καλώδιο προέκτασης (βλέπε, "καλώδια προέκτασης")
