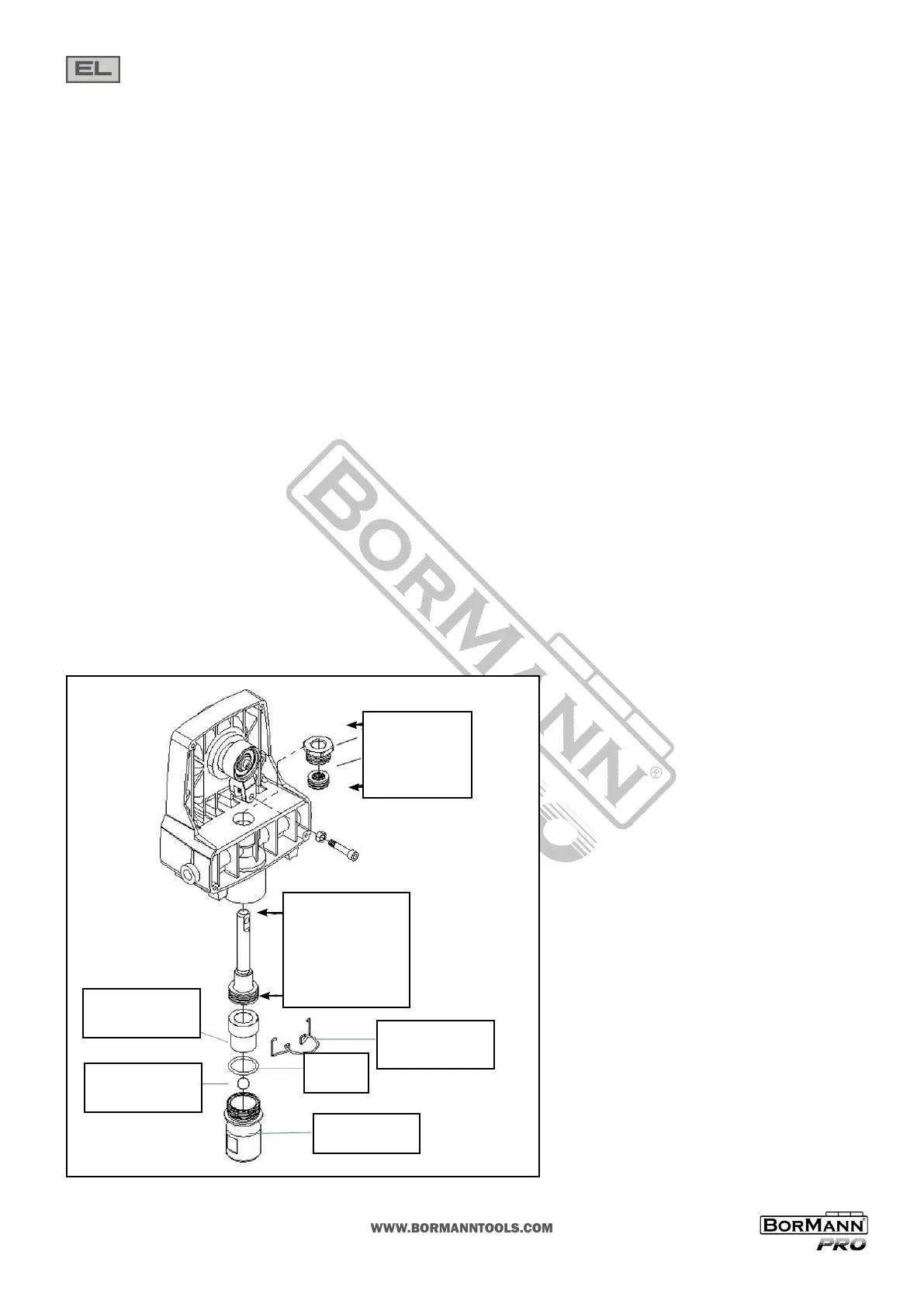

Οδηγός (χιτώνιο)
Μεταλλική σφαίρα
Ασφάλεια
O-ring
Σώμα
Βαλβίδας
Συγκρότημα εμβόλου/
τσιμούχας
ΣΗΜΕΙΩΣΗ- ΜΗΝ
επιχειρήσετε να αφαι-
ρέσετε τις τσιμούχες
από το έμβολο
Πάνω παξιμάδι
Πάνω τσιμούχα
Αποσυναρμολόγηση της αντλίας
1. Αφαιρέστε το σύστημα αναρρόφησης.
2. Αφαιρέστε το μπροστινό κάλυμμα και τις τέσσερις βίδες που το στερεώνουν χρησιμοποιώντας Torx T20.
3. Χρησιμοποιήστε ένα T20 Torx.
4. Αφαιρέστε τον κοχλία και τη ροδέλα που ασφαλίζει τον πείρο. Ο πείρος συνδέει τον κοχλία με το έμβολο.
5. a). Για αυτό το μηχάνημα, περιστρέψτε τον άξονα της αντλίας έτσι ώστε το έμβολο να βρίσκεται στην άνω νεκρό σημείο.
b) Για άλλα μοντέλα, επιθεωρήστε το συγκρότημα ζυγού και το έμβολο. Προκειμένου να αφαιρεθούν όλα τα απαραίτητα εξαρτήματα, το έμβολο δεν πρέπει
να βρίσκεται στη θέση κάτω νεκρού σημείου. Εάν το έμβολο βρίσκεται στο κάτω άκρο της διαδρομής, τοποθετήστε το μπροστινό κάλυμμα και τις βίδες,
ενεργοποιήστε για λίγο την αντλία για να δείξετε το έμβολο, αποσυνδέστε το μηχάνημα από το ηλεκτρικό δίκτυο και επαναλάβετε το βήμα 2.
6. Ξεβιδώστε και αφαιρέστε το σύστημα της βαλβίδας εισόδου .
7. Αφαιρέστε το έμβολο πιέζοντας προς τα κάτω το έμβολο κοντά στον ζυγό.
8. Ξεβιδώστε και αφαιρέστε το πάνω παξιμάδι χρησιμοποιώντας ρυθμιζόμενο κλειδί.
9. Αφαιρέστε τις φθαρμένες τσιμούχες χρησιμοποιώντας ένα κατσαβίδι με ευθεία κεφαλή (ίσιο). Αφαιρέστε την πάνω τσιμούχα από το επάνω μέρος και
την κάτω τσιμούχα από το κάτω μέρος πιέζοντας την πλευρά της τσιμούχας και σπρώχνοντάς την προς τα έξω. Βεβαιωθείτε ότι δεν θα γρατζουνίσετε το
περίβλημα στο σημείο όπου βρίσκονται οι τσιμούχες.
10. Καθαρίστε την περιοχή όπου πρόκειται να τοποθετηθούν οι νέες τσιμούχες.
Συναρμολόγηση της αντλίας
1. Λιπάνετε τη καινούργια πάνω τσιμούχα με ειδικό λάδι ή ελαφρύ οικιακό λάδι και τοποθετήστε με το χέρι τη τσιμούχα (με την πλευρά του κυπέλλου της
τσιμούχας προς τα κάτω) στην πάνω υποδοχή σύνδεσης του περιβλήματος.
2. Τοποθετήστε μια μικρή ποσότητα γράσου γραφίτη στα σπειρώματα του επάνω παξιμαδιού. Τοποθετήστε το επάνω παξιμάδι στο επάνω μέρος του περι-
βλήματος και σφίξτε το με ένα ρυθμιζόμενο κλειδί. Αυτό θα οδηγήσει την πάνω τσιμούχα στη σωστή θέση.
3. Γυρίστε την αντλία ανάποδα. Λιπάνετε την τσιμούχα στο σύστημα εμβόλου/τσιμούχας παρόμοια με την πάνω τσιμούχα. Τοποθετήστε το σύστημα εμβό-
λου/τσιμούχας στο κάτω μέρος του περιβλήματος. Τοποθετήστε το πλαστικό εργαλείο εισαγωγής και βιδώστε το στη θέση του για να τοποθετήσετε σωστά
το έμβολο/τσιμούχα. Βιδώστε πλήρως μέχρι να συσφιχτεί σωστά. Αφαιρέστε το εργαλείο εισαγωγής.
4. Τοποθετήστε το νέο δακτύλιο Ο-ring στο σύστημα βαλβίδας εισόδου, λιπάνετε με ειδικό λάδι, βιδώστε στο κάτω μέρος.(είσοδος) του περιβλήματος και
σφίξτε με ένα ρυθμιζόμενο κλειδί. Αυτό θα οδηγήσει την τσιμούχα στη σωστή θέση.
5. Ευθυγραμμίστε το έμβολο με τον ζυγό. Προσέξτε να μην προκαλέσετε ζημιά στο έμβολο.
6. Εφαρμόστε οποιοδήποτε είδος κοινού γράσου στην περιοχή του εμβόλου και του ζυγού για να παρατείνετε τη διάρκεια ζωής τους. Εφαρμόστε στις οπές
του ζυγού όπου εισάγεται ο πείρος.
7. Τοποθετήστε τον πείρο για να συνδέσετε τον ζυγό με το έμβολο. Το έμβολο μπορεί να χρειαστεί να μετακινηθεί προς τα πάνω ή προς τα κάτω για να γίνει
αυτό.
8. Τοποθετήστε τη βίδα και τη ροδέλα του ζυγού για να ασφαλίσετε τον πείρο.
9. Γυρίστε την αντλία με τη δεξιά πλευρά προς τα πάνω και εφαρμόστε μερικές σταγόνες ειδικού λαδιού ή ελαφρύ οικιακό λάδι μεταξύ του πάνω παξιμα-
διού και του εμβόλου. Αυτό θα παρατείνει τη διάρκεια ζωής της τσιμούχας.
10. Τοποθετήστε το μπροστινό κάλυμμα και τις τέσσερις (4) βίδες.
11. Επανατοποθετήστε τη βαλβίδα εισόδου. Τοποθετήστε το σύστημα αναρρόφησης.
