Български | 231
Bosch Power Tools 1 609 929 W88 | (1.6.10)
Равнището на генерираните вибрации, посо-
чено в това Ръководство за експлоатация, е
определено съгласно процедурата, дефинирана
в EN 60745, и може да бъде използвано за срав-
няване с други електроинструменти. То е под-
ходящо също и за предварителна ориентиро-
въчна преценка на натоварването от вибрации.
Посоченото ниво на генерираните вибрации е
представително за най-често срещаните при-
ложения на електроинструмента. Все пак, ако
електроинструментът се използва за други
дейности, с други работни инструменти или ако
не бъде поддържан, както е предписано,
равнището на генерираните вибрации може да
се промени. Това би могло да увеличи зна-
чително сумарното натоварване от вибрации в
процеса на работа.
За точната преценка на натоварването от ви-
брации трябва да бъдат взимани предвид и
периодите, в които електроинструментът е
изключен или работи, но не се ползва. Това би
могло значително да намали сумарното нато-
варване от вибрации.
Предписвайте допълнителни мерки за предпаз-
ване на работещия с електроинструмента от
въздействието на вибрациите, например:
техническо обслужване на електроинструмента
и работните инструменти, поддържане на
ръцете топли, целесъобразна организация на
работните стъпки.
Декларация за съответствие
С пълна отговорност ние декларираме, че опи-
саният в «Технически данни» продукт съот-
ветства на следните стандарти или нормативни
документи: EN 60745 съгласно изискванията
на Директиви 2004/108/ЕО, 2006/42/ЕО.
Подробни технически описания при:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 05.05.2010
Монтиране
f Преди извършване на каквито и да е дей-
ности по електроинструмента изключ-
вайте щепсела от захранващата мрежа.
Поставяне/смяна на режещ лист
f При монтиране на режещия лист работете
с предпазни ръкавици. Съществува опас-
ност да се нараните при допир до режещите
ръбове на листа.
Избор на режещия лист
Преглед на препоръчваните режещи листове
можете да намерите в края на това ръководст-
во за експлоатация. Използвайте само режещи
листове с опашка с една гърбица (Т-опашка).
Режещият лист не трябва да е по-дълъг от не-
обходимото за среза.
При рязане по дъги с малък радиус използ-
вайте тесни режещи листове.

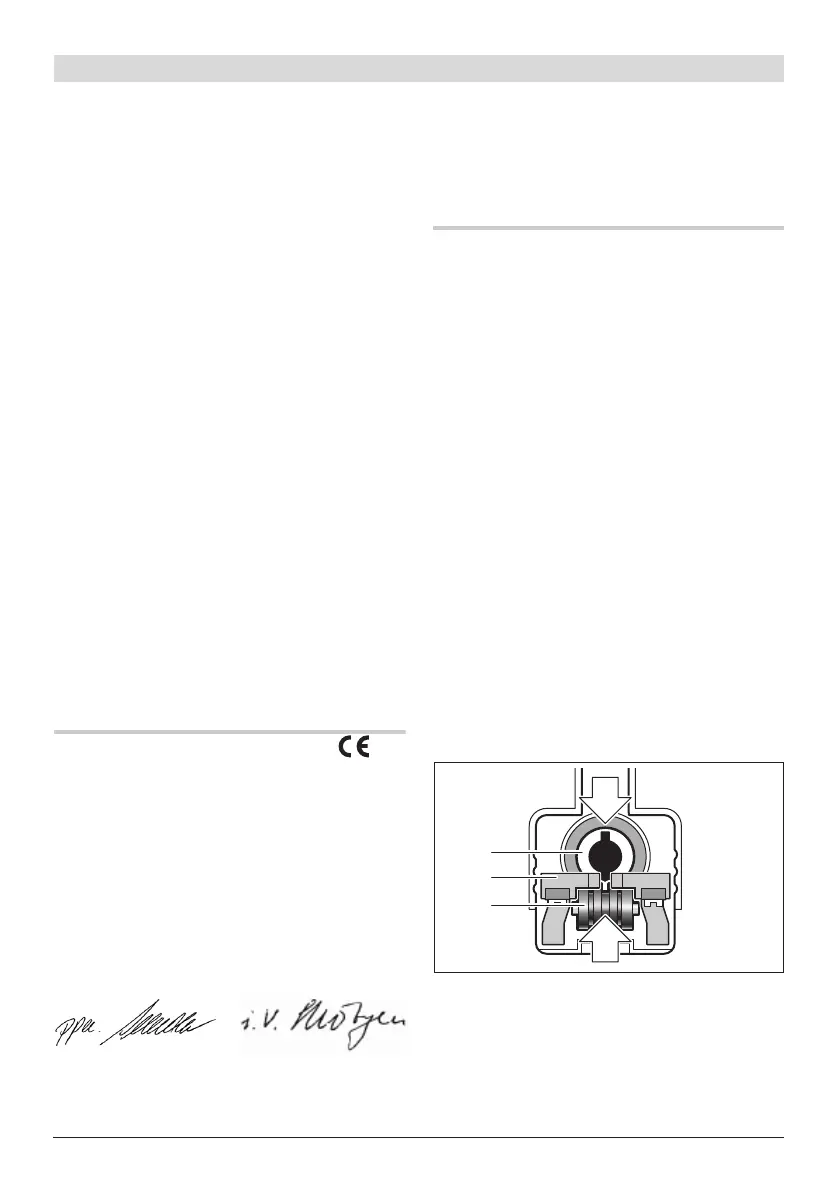

Поставяне на режещ лист (вижте фиг. А)
Ако е необходимо, първо демонтирайте капака
16 (вижте раздела «Капак за прахоулавяне»).
Вкарайте режещия лист 13, до упор в задвиж-
ващата щанга така, че зъбите да са обърнати в
посоката на рязане 15.
При поставяне на режещия лист внимавайте
задният му ръб да попадне в жлеба на воде-
щата ролка 12.
Упътване: Ако каналите на леглото за режещия
лист не са в показаната на фигурата позиция
или ако направляващите челюсти на механиз-
ма Precision Control 11 са затворени, режещи-
ят лист 13 не може да бъде вкаран в задвижва-
щата щанга 15. Натиснете краткотрайно лоста
SDS 17 настрани и след това го отпуснете.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
11
15
12
