54
Fonctionnement de la table à toupie

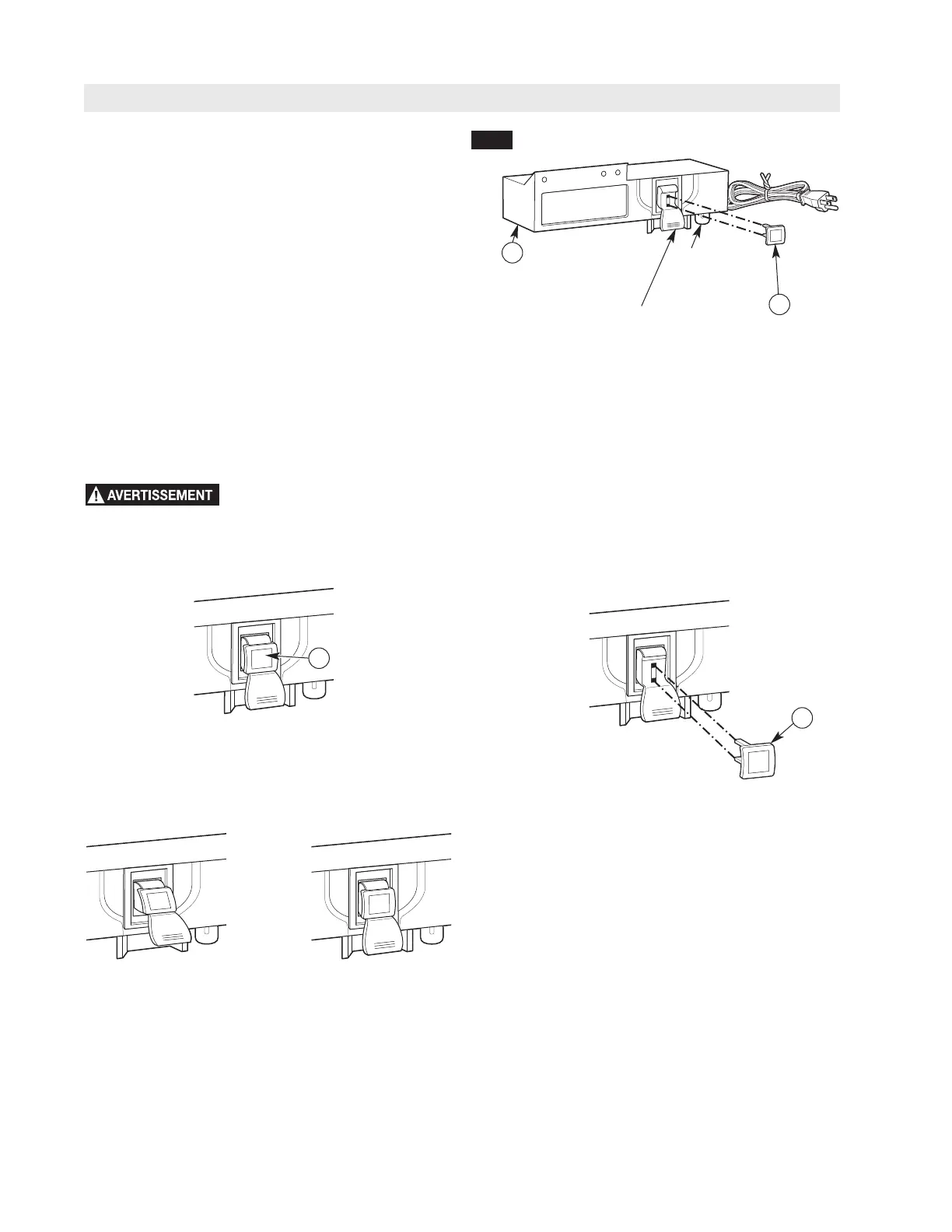

FONCTIONNEMENT DE L’INTERRUPTEUR
(Fig. 17)
C
ette section vous explique le fonctionnement et les
caractéristiques de lʼassemblage de la boîte de
commutation avant de brancher le cordon dʼalimentation
dans une prise électrique. Le but est de familiariser
lʼutilisateur avec le fonctionnement de lʼinterrupteur sans
mettre la toupie en MARCHE.
L
a boîte de commutation (14) (Fig. 17) comprend une
clé de verrouillage (14A) pour éviter toute utilisation non
autorisée par un tiers.
• La clé de verrouillage (14A) est la partie jaune sur le
haut du levier en plastique rouge. La clé de verrouillage
jaune doit être complètement insérée dans le haut du
levier en plastique rouge et dans la boîte de commuta-
tion (14) avant que le levier ne puisse être mis sur
MARCHE.
• Le bouton de réinitialisation du circuit de la boîte de
commutation (14) est situé sur le côté inférieur droit
de la boîte.
Assurez-vous que la rallonge
n’est pas branchée dans une
prise électrique avant de continuer.
1. Assurez-vous que la clé de verrouillage jaune (14A) est
complètement insérée dans le haut du levier en plas-
tique rouge
.
Levier en plastique
rouge (Interrupteur
de Marche/Arrêt)
4. Pour éviter toute utilisation non autorisée, l’interrupteur
peut être désactivé en retirant la clé de verrouillage
jaune (14A) du haut du levier en plastique rouge.
2. Pour allumer la toupie, levez le levier en plastique
rouge dans la position MARCHE.
3. Pour éteindre la toupie, abaissez le levier en plastique
rouge dans la position ARRÊT.
Le bouton de
réinitialisation
du circuit
14
ARRÊT (BAS)
MARCHE (HAUT)
1
4A
14A
14A
F
IG. 17
