Montaje de la mesa de fresado
UNA LA FRESADORA A LA PLACA
DE MONTAJE (Figs. 11 y 12)
Desconecte la fresadora del
tomacorriente antes de instalar
la fresadora en la mesa, realizar ajustes, cambios de
accesorios, retirar la fresadora de la mesa, realizar
el mantenimiento o guardar la herramienta. Dichas
medidas de precaución reducen el riesgo de
funcionamiento no intencional de las herramientas.
1. Retire la sub-base plástica de la fresadora
(a menos
que se lo especifique de otra manera en la Tabla 1)
(Fig. 11).
• Si desea montar la fresadora con la sub-base,
necesitará comprar fijaciones más largas. Cuando
se utiliza la sub-base, se ve afectado el rango de la
profundidad de corte.
2. Si la fresadora tiene su propia campana de extracción
de polvo que se instala en la parte superior de la
base de metal de la fresadora y desea usarla debajo
de la mesa de fresado, este es el momento ideal
para instalarla.
3. Siguiendo la tabla 1, determine las piezas y el tipo de
montaje para la fresadora.
• Para la mayoría de modelos de fresadoras, los
tornillos se meten en orificios enroscados en la base
de la fresadora (montaje tipo 1).
• Para algunos modelos de fresadoras, los tornillos
entran completamente hasta la base y se sujetan con
arandelas y tuercas (montaje tipo 2).
• Las fresadoras de la competencia se encuentran
fuera del control de BOSCH. Los cambios efectuados
a estas fresadoras pueden afectar la compatibilidad
con las fijaciones especificadas y/o provistas con la
presente mesa.
• Verifique siempre que el tornillo se encuentre bien
colocado sobre la placa adaptadora y que la base de
la fresadora esté bien firme contra la placa adaptadora
para garantizar un montaje seguro. Si la fresadora,
placa o fijaciones no encajan bien, tendrá que adquirir
fijaciones nuevas de una longitud o tamaño diferentes.
TABLA 1
Marca de Modelo de Patrón de Tornillos Tipo de
f
resadora fresadora orificios necesarios montaje
Bosch Serie 1613 A Tornillos de máquina Phillips 1/4-20 x 1
1
⁄2″ (46), 2
arandelas (31), y tuercas 1/4-20 (49)
Bosch Serie 1617 (bases B Tornillos de máquina Phillips 10-24 x 1/2″ (47) 1
fijas únicamente)5
Bosch Serie MR B Tornillos de máquina Phillips M4 x 20 (51) 1
Craftsman Más fresadoras Craftsman E Tornillos de máquina Phillips 5/16-18 x 1/2″ (50) 1
con portabroca de 1/2″
DeWalt DW616, DW618 B Tornillos de máquina Phillips 8-32 x 1/2″ (48) 1
(base fija únicamente)
Hitachi M12VC B Tornillos de máquina Phillips 10-32 x 1/2″ (45) 1
Makita RF1100, RF1101 B Tornillos de máquina Phillips 10-24 x 1/2″ (47) 1
Milwaukee 5615, 5616 B Tornillos de máquina Phillips 10-24 x 1/2″ (47) 1
Porter Cable Serie 690, 7529 fresadora de B Tornillos de máquina Phillips 10-24 x 1/2″ (47) 1
superficie, Serie 892–895
(bases fijas únicamente)
Ryobi R161, R162, R163 E Tornillos de máquina Phillips 5/16-18 x 1/2″ (50) 1
Ryobi RE170, RE180 PL F Tornillos de máquina Phillips 5/16-18 x 1/2″ (50)* 1
Skil 1810, 1815, 1820, 1825 D Tornillos de máquina Phillips 10-32 x 1/2″ (45) 1
*
RE170 requiere que la sub-base se encuentre unida para una longitud de fijación específica.
Antes de usar la mesa de fresado,
verifique que la fresadora esté
sujetada de forma segura en la base de la mesa
de fresado. Al trabajar, controle de forma periódica
que los sujetadores de la base estén agarrados en
forma segura. La vibración del motor de la fresadora
puede aflojar los sujetadores durante el uso, haciendo
que la fresadora caiga de la mesa.
4. Consulte la guía de la placa de montaje (Fig. 11) en la
página 78 y alinee los orificios de la placa de montaje
apropiados para la fresadora con los orificios de la
base de la fresadora. Verifique que los controles de
ajuste de profundidad en la fresadora estén orientados
hacia el frente de la placa de montaje. La Figura 11
muestra la orientación correcta de la placa cuando
está instalada en la mesa.
5. Instale firmemente la fresadora en la placa de montaje
(Fig. 12).

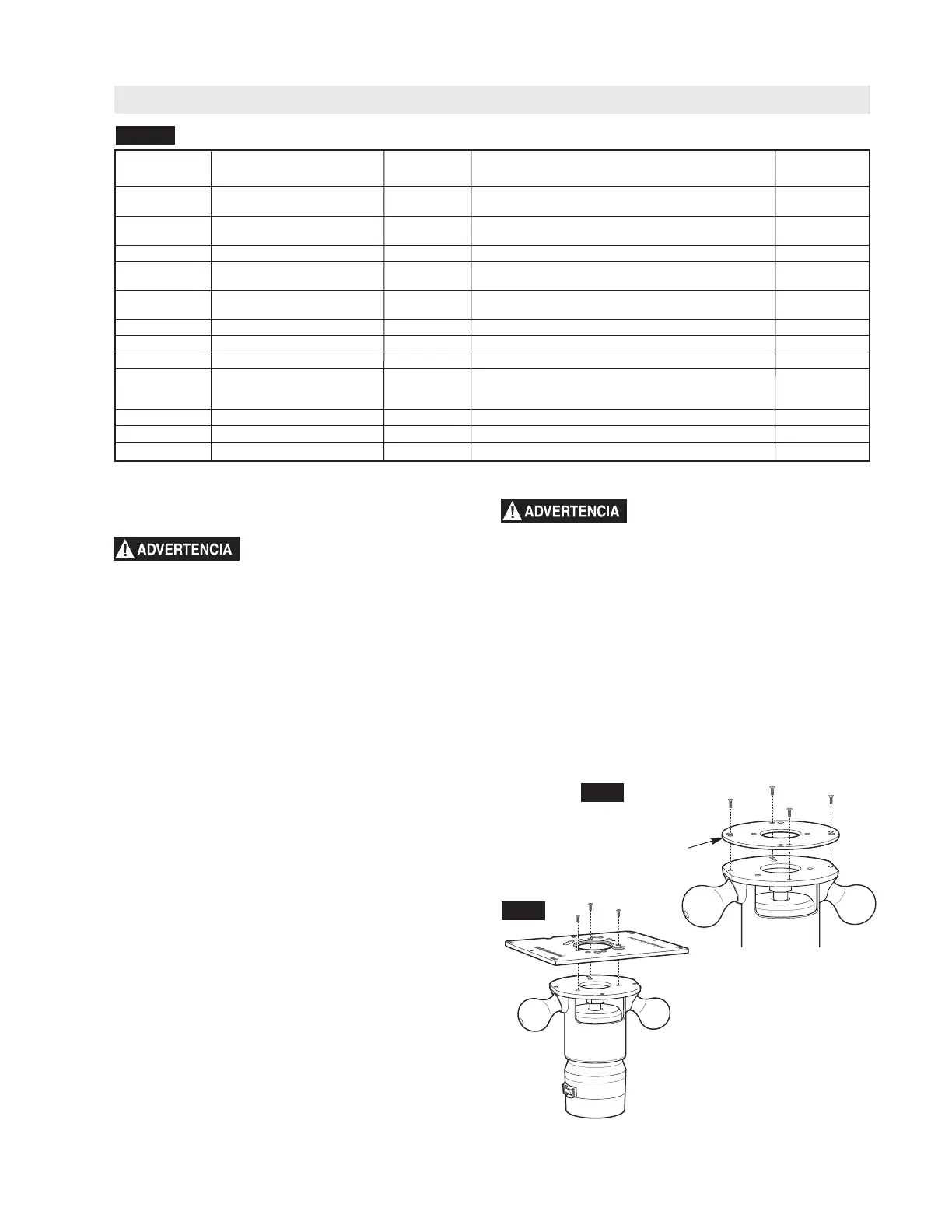

FIG. 11
FIG. 12
79
Retire la
sub-base
