81
Montaje de la mesa de fresado
Antes de operar, cerciórese de
que toda la unidad (mesa con
fresadora instalada) se coloque y se asegure en una
superficie sólida, plana, a nivel y que no se incline.
Para piezas de trabajo largas o anchas, utilice
soportes auxiliares de alimentación hacia dentro y
hacia fuera. Las piezas de trabajo largas sin un soporte
adecuado pueden voltear la mesa o causar que ésta se
incline.

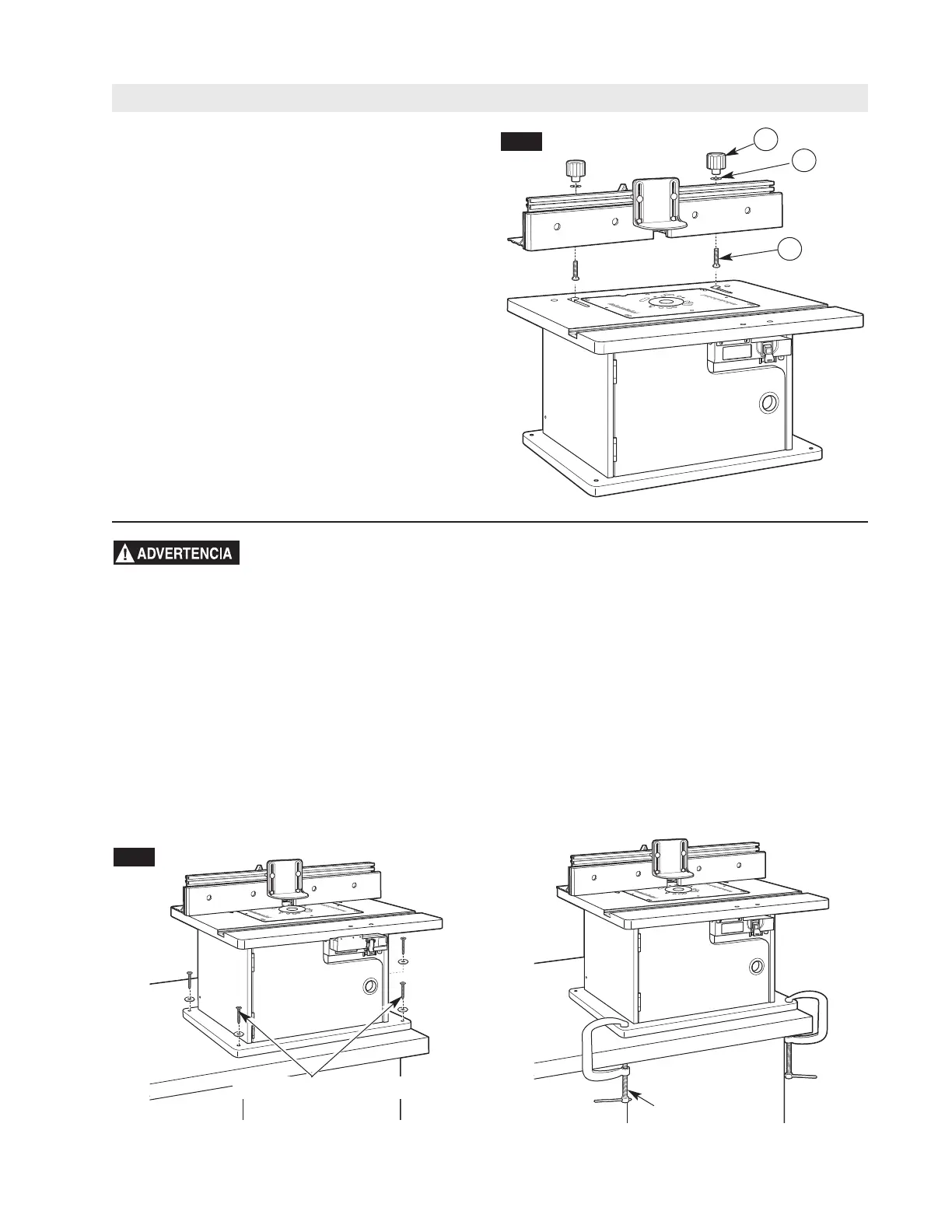

CÓMO FIJAR LA MESA DE FRESADO A UNA
SUPERFICIE DE TRABAJO (Fig. 15)
Método preferido:
La base de la mesa de fresado posee quatros orificios
pasantes. Estos orificios se pueden usar para unirlas a
una mesa de trabajo o superficie de trabajo con cuatro
tornillos de madera o tornillos de máquina de 1/4″ (no
suministrados).
Tornillos de madera o pernos de 1/4″
Abrazaderas en C
FIG. 15
O
CÓMO SUJETAR LA GUÍA A LA MESA
(Fig. 14)
1. Desde la parte inferior, coloque dos pernos de
carruaje de 1/4-20 x 1
3
⁄4″ (41) a través de los orificios
de la guía. Ajústelos con una arandela grande (31) y
una perilla de fijación grande (19).
2. Inserte las cabezas de los pernos de carruaje a
través de los orificios de las ranuras en J en la
superficie de la mesa, verificando que la cabeza del
perno quede por debajo de la superficie interior de la
superficie de la mesa y se pueda deslizar libremente
en la ranura en J.
3. Deslice la ensambladura de la guía y dentro de la
ranura en J y verifique que se deslice libremente de
adelante hacia atrás.
NOTA: Utilice la regla de la superficie de la mesa
como referencia al alinear la guía para realizar
operaciones de fresado. Una vez que la guía se
encuentra ubicada y alineada correctamente, ajuste
las perillas de sujeción FIRMEMENTE.
19
FIG. 14
31
SUGERENCIA: Coloque la mesa de fresado en la
ubicación deseada y marque la ubicación de los orificios
usando los orificios en la base de la mesa. Luego
perfore orificios piloto adecuados (para los tornillos de
madera) u orificios pasantes (para los pernos).
Método alternativo:
La base se puede asegurar a una mesa o superficie de
trabajo con abrazaderas en C.
41
