51
Assemblage de la table à toupie
Débranchez la toupie de l’ali-
mentation électrique avant d’in-
staller la toupie sur la table, d’effectuer des réglages,
de changer d’accessoires, de retirer la toupie de la
table, d’effectuer la maintenance ou encore lors du
r
angement de l’outil. De telles mesures de sécurité
préventives réduisent le risque d’une mise en marche
involontaire de l’outil.
BAGUES D’INSERTION DU DESSUS DE
LA TABLE (Fig. 16)
C
ette table à toupie comprend trois bagues d’insertion du
dessus de la table ayant des trous dont les diamètres
intérieurs sont les suivants :
(9) 1 po de diamètre pour utiliser avec les fraises ayant
jusqu’à 7/8 po de diamètre
(10) 2 po de diamètre pour utiliser avec les fraises ayant
jusqu’à 1
7
⁄8 po de diamètre
(11) 2
3
⁄4 po de diamètre pour utiliser avec les fraises ayant
jusqu’à 2
5
⁄8 po de diamètre
On n’utilise aucune bague d’insertion pour les fraises dont
le diamètre varie de plus que 2
5
⁄8 po jusqu’à 3
1
⁄2 po.
N’utilisez pas la table à toupie
avec des fraises d’un diamètre
supérieur à 3½ po. Les fraises d’un diamètre supérieur
à 3½ po sont trop larges pour le trou de dégagement
des bagues d’insertion de la surface de la table. Les
fraises de diamètre supérieur à 3½ po pourraient toucher
la plaque ou la bague d’insertion et projeter des
fragments.
Ne modifiez jamais la bague d’in-
sertion du dessus de la table ou
le trou de fraise de la plaque d’insertion. Faites corre-
spondre le diamètre de coupe de la fraise au diamètre
intérieur de la bague d’insertion ou du trou de fraise
de la plaque d’insertion à ce que la différence ne soit
pas supérieure à 1/16 po d’un côté. Les bagues d’inser-
tion visent à réduire l’espace libre entre le diamètre de
coupe de la fraise et celui de la table, de manière a ce
que les pièces de travail conservent un soutien complet
de la table quand vous fraisez
.

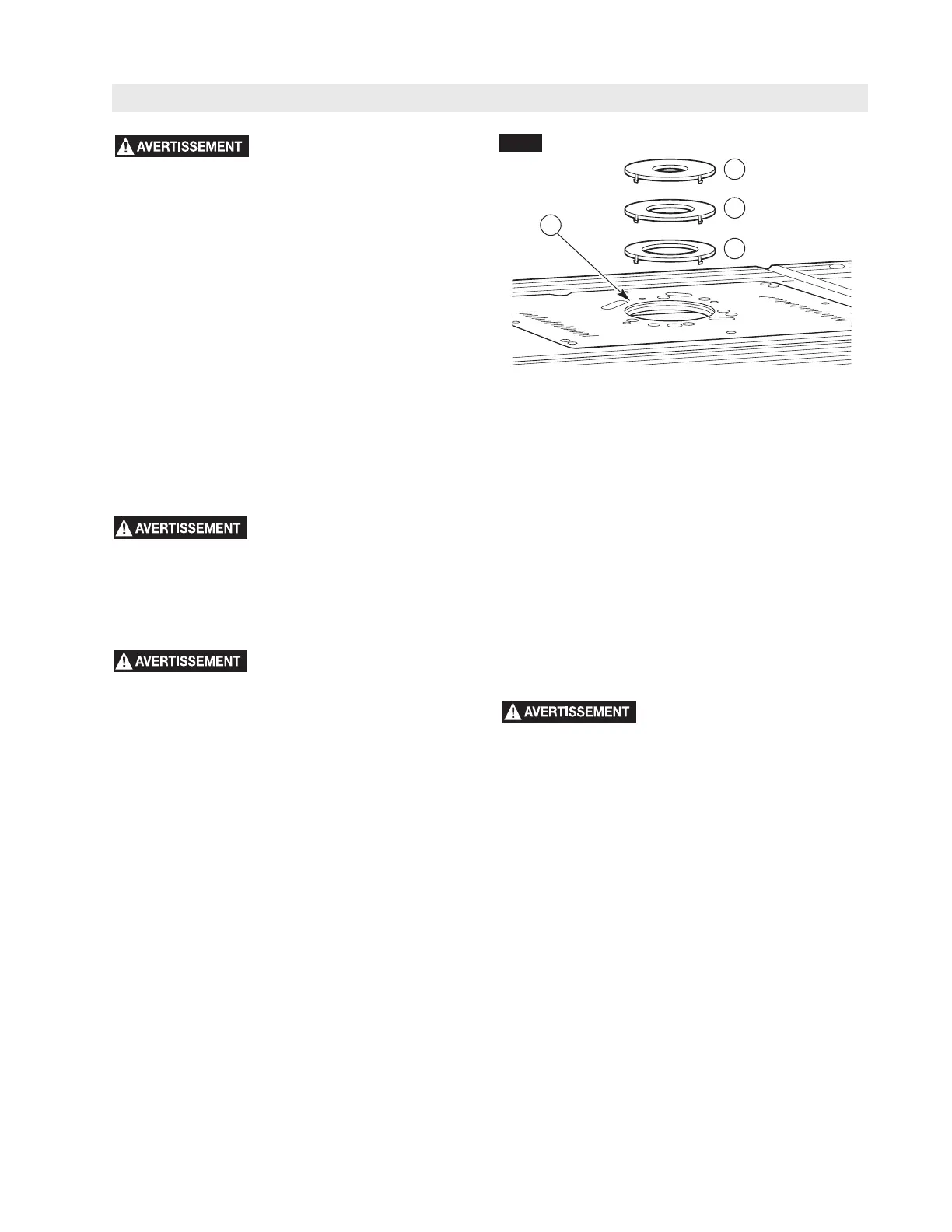

FIG. 16
3
9
10
11
INSTALLEZ LES BAGUES D’INSERTION DU
DESSUS DE LA TABLE (Fig. 16) :
1. Choisissez la bague d’insertion (9–11) qui convient le
mieux à la fraise de toupie que vous allez utiliser.
2. Pressez la bague d’insertion (9–11) dans le grand trou
de la plaque d’installation de la toupie (3). Si le guide
gêne, desserrez les boutons de serrage du guide et
glissez le guide à l’arriére de la table.
3. Pressez uniformément au-dessus des languettes
jusqu’à ce que la bague d’insertion (9-11) se bloque
en place.
4. Pour enlever, tirez doucement jusqu’à ce que les
taquets sortent. Quand vous ne lʼutilisez pas, rangez
les accessoires de table dans un sac en matière
plastique scellable dans lʼarmoire de la table à toupie.
N’utilisez pas ou n’essayez pas
de changer ou de retirer les
bagues amovibles de la surface de travail sans que la
toupie soit arrêtée et débranchée. De telles mesures de
sécurité préventives réduisent le risque d’une mise en
marche involontaire de l’outil.
