77
MONTAJE DE LA GUÍA

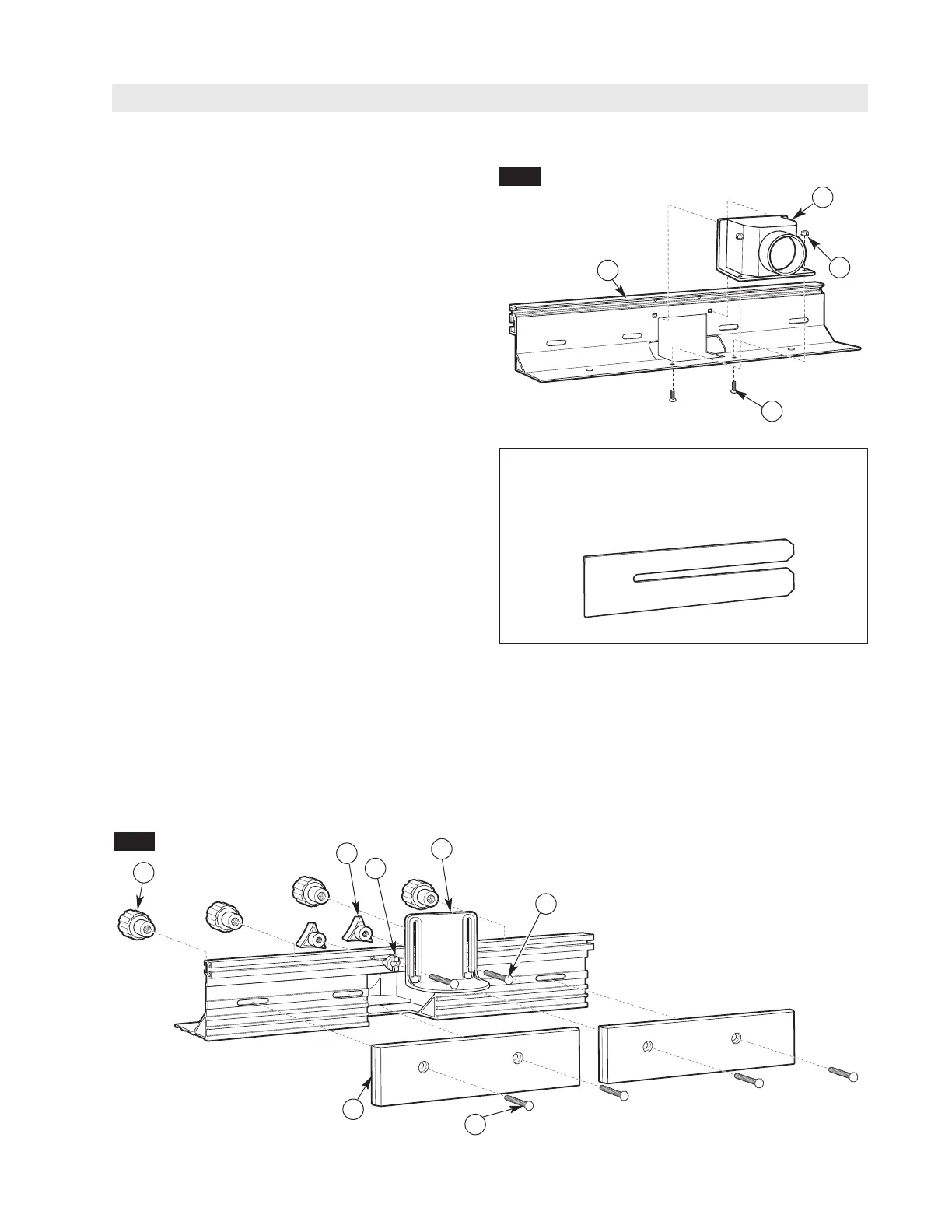

CÓMO ARMAR LA GUÍA (Figs. 8 y 9)
1. Inserte los pasadores moldeados en la parte
superior del puerto de vacío (18) dentro de los
orificios en la parte posterior de la guía de aluminio
(16) como se muestra en la Fig. 8.
2. Desde la parte inferior de la guía, inserte dos
tornillos de máquina embutidos #10-32 x 5/8″ (37)
hacia arriba a través de los orificios en la base de
la guía y el puerto de vacío. Asegure en su lugar
con dos tuercas KEPS #10-32 (29) (Fig. 8).
3. Coloque la guía (16) con el lado derecho hacia arri-
ba en una superficie plana y alinee los orificios
embutidos en los refrentados de la guía (17) con los
orificios
ranurados en la guía. El lado embutido de los
refrentados debe estar hacia AFUERA (Fig. 9).
4. Una ambos refrentados de la guía (17) hacia el frente
de la guía, con dos pernos de carruaje 1/4-20 x 1″ (39)
y dos perillas abrazaderas grandes (19) para cada
refrentado de la guía (Fig. 9).
5. Desde el frente de la guía (20), inserte dos pernos de
carruaje 1/4-20 x 1
1
⁄2″ (40) a través de los orificios en
el dispositivo de seguridad. Deslice un espaciador (21)
en cada perno de manera que las lengüetas en los
espaciadores calcen en las ranuras del dispositivo
de seguridad (Fig. 9).
6. Desde el frente de la guía, inserte los pernos de
carruaje a través de los orificios en el centro superior
de la guía. Las lengüetas en los espaciadores calzarán
en el canal superior en la guía. Asegure en su lugar
con una pequeña perilla abrazadera (22) en cada
perno (Fig. 9).
NOTA: Para simplificar la instalación de la placa
adaptadora de la fresadora y la fresadora, no instale
la guía en la mesa de fresado en este momento.
37
29
18
16
NOTA: Se incluyen dos cuñas de unión (23) para
permitir la compensación correcta de la guía al
hacer uniones. Para mayores detalles sobre las
operaciones de uniones y la colocación de cuñas,
consulte la página 91.
F
IG. 8
Montaje de la mesa de fresado
19
21
17
FIG. 9
22
39
40
20
