12 | Deutsch

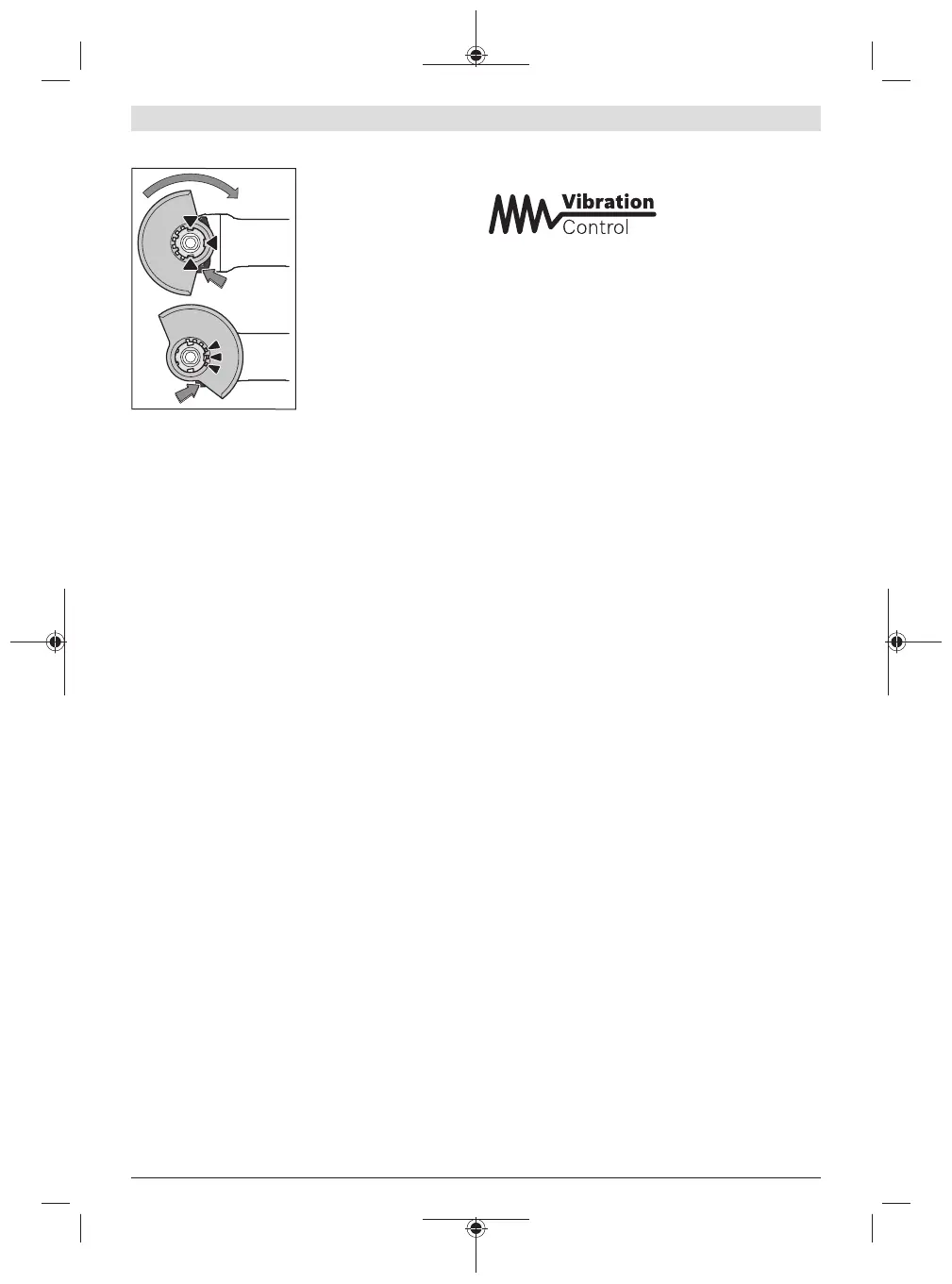

Schutzhaube zum Schleifen
Legen Sie die Schutzhaube
(10) auf die Aufnahme am
Elektrowerkzeug, bis die
Codiernocken der Schutz-
haube mit der Aufnahme
übereinstimmen. Drücken
und halten Sie dabei den
Entriegelungshebel (1).
Drücken Sie die Schutzhau-
be (10) auf den Spindelhals
bis der Bund der Schutz-
haube am Flansch des Elek-
trowerkzeuges aufsitzt und
drehen Sie die Schutzhau-
be, bis sie deutlich hörbar
einrastet.
Passen Sie die Position der Schutzhaube (10) den Erforder-
nissen des Arbeitsganges an. Drücken Sie dazu den Entrie-
gelungshebel (1) nach oben und drehen Sie die Schutzhau-
be (10) in die gewünschte Position.
u Stellen Sie die Schutzhaube (10) stets so ein, dass alle
3 roten Nocken des Entriegelungshebels (1) in die
entsprechenden Aussparungen der Schutzhaube (10)
eingreifen.
u Stellen Sie die Schutzhaube (10) so ein, dass ein Fun-
kenflug in Richtung des Bedieners verhindert wird.
u Die Schutzhaube (10) darf sich nur unter Betätigung
des Entriegelungshebels (1) verdrehen lassen! An-
dernfalls darf das Elektrowerkzeug keinesfalls weiter
benutzt werden und muss dem Kundendienst überge-
ben werden.
Hinweis: Die Codiernocken an der Schutzhaube (10) stellen
sicher, dass nur eine zum Elektrowerkzeug passende
Schutzhaube montiert werden kann.
Schutzhaube zum Trennen
u Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen (13).
u Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.
Die Schutzhaube zum Trennen (13) wird wie die Schutzhau-
be zum Schleifen (10) montiert.
Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten (24)
wird wie die Schutzhaube zum Schleifen (10) montiert.
Zusatzgriff
u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff (9).
Schrauben Sie den Zusatzgriff (9) abhängig von der Arbeits-
weise rechts oder links am Getriebekopf ein.
Handschutz
u Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler (19) oder mit der Topfbürste/Scheibenbürste/Fä-
cherschleifscheibe immer den Handschutz (18).
Befestigen Sie den Handschutz (18) mit dem Zusatzgriff (9).
Vibrationsdämpfender Zusatzgriff
Schrauben Sie den Zusatz-
griff (9) abhängig von der
Arbeitsweise rechts oder
links am Getriebekopf ein.
Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrati-
onsarmes und damit ein angenehmeres und sicheres Arbei-
ten.
u Nehmen Sie keinerlei Veränderungen am Zusatzgriff
vor.
Verwenden Sie einen beschädigten Zusatzgriff nicht wei-
ter.
Schleifwerkzeuge montieren
u Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
u Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind. Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel (17) und alle zu montieren-
den Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerk-
zeuge die Spindel-Arretiertaste (2), um die Schleifspindel
festzustellen.
u Betätigen Sie die Spindel-Arretiertaste nur bei still-
stehender Schleifspindel. Das Elektrowerkzeug kann
sonst beschädigt werden.
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Gehäuse) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe verwenden Sie
die Schnellspannmutter (16) ohne weitere Werkzeuge.
u Die Schnellspannmutter (16) darf nur für Schleif- oder
Trennscheiben verwendet werden.
u Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter (16).
u Achten Sie beim Aufschrauben darauf, dass die be-
schriftete Seite der Schnellspannmutter (16) nicht
zur Schleifscheibe zeigt.
u Verwenden Sie zum Befestigen einer Schleif-/Trenn-
scheibe ausschließlich die mitgelieferte Schnell-
spannmutter (16).
1 609 92A 5L4 | (20.12.2019) Bosch Power Tools
