186 | Русский
Привинтите дополнительную рукоятку (9) справа или
слева от редукторной головки в зависимости от способа
работы.
Защитный щиток руки
u Для работ с резиновой шлифовальной тарелкой
(19) , чашечной и дисковой щеткой или с веерным
шлифовальным кругом устанавливайте защитный
щиток для руки (18).
Закрепляйте защитный щиток (18) дополнительной руко-
яткой (9).
Виброгасящая дополнительная рукоятка
Привинтите дополнитель-
ную рукоятку (9) справа
или слева от редукторной
головки в зависимости от
способа работы.
Виброгасящая дополнительная рукоятка уменьшает уро-
вень вибрации и обеспечивает этим более комфортную
работу.
u Ничего не меняйте в дополнительной рукоятке.
Не пользуйтесь поврежденной дополнительной руко-
яткой.
Монтаж шлифовальной оснастки
u До начала работ по техобслуживанию, смене
инструмента и т.д., а также при транспортировке и
хранении извлекайте аккумулятор из элек-
троинструмента. При непреднамеренном включении
возникает опасность травмирования.
u Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги сильно нагреваются
во время работы.
Очистите шлифовальный шпиндель (17) и все монтируе-
мые детали.
Для закрепления и отпускания шлифовальной оснастки
нажмите кнопку фиксации шпинделя (2), чтобы зафикси-
ровать шлифовальный шпиндель.
u Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Примите во внимание размеры шлифовальной оснастки.
Диаметр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте адаптеры или переход-
ники.
При использовании алмазных отрезных кругов следите
за тем, чтобы стрелка направления вращения на алмаз-
ном отрезном круге и направление вращения элек-
троинструмента (см. стрелку направления вращения на
корпусе) совпадали.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чтобы закрепить шлифовальный/отрезной круг, исполь-
зуйте быстрозажимную гайку (16) без каких-либо инстру-
ментов.
u Быстрозажимную гайку (16) разрешается исполь-
зовать только для шлифовальных и отрезных кру-
гов.
u Используйте только исправную, неповрежденную
быстрозажимную гайку (16).
u При навинчивании следите за тем, чтобы сторона
быстрозажимной гайки с надписью (16) не была
обращена к шлифовальному кругу.
u Для закрепления шлифовальных/отрезных кругов
используйте исключительно прилагающуюся бы-
строзажимную гайку (16).

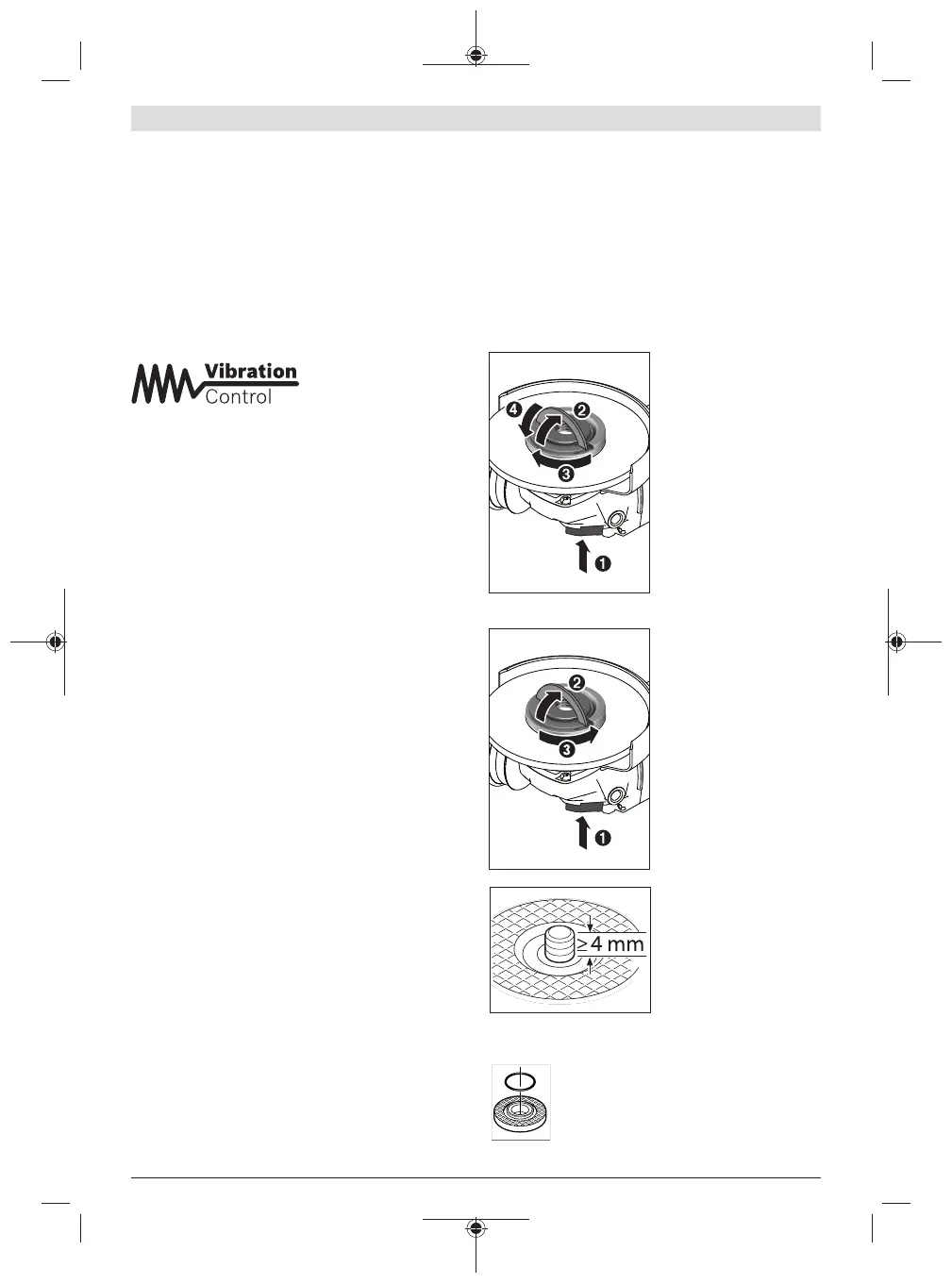

Для фиксирования шли-
фовального шпинделя на-
жмите кнопку фиксирова-
ния шпинделя (2). Чтобы
затянуть быстрозажимную
гайку (16), поднимите
скобу быстрозажимной
гайки вверх и с усилием
поворачивайте быстроза-
жимную гайку по часовой
стрелке. Затем опустите
скобу быстрозажимной
гайки для фиксирования
быстрозажимной гайки.
Затягивание за обод дис-
ка не является достаточным.
Правильно затянутая, не-
поврежденная быстроза-
жимная гайка (16) отпус-
кается рукой. Для этого
поднимите скобу быстро-
зажимной гайки вверх и
поверните быстрозажим-
ную гайку с силой против
часовой стрелки. Никогда
не применяйте для откру-
чивания заклинившей бы-
строзажимной гайки
инструмент, обязательно
используйте рожковый
ключ под два отверстия.
После монтажа опорного
фланца и шлифовального/
отрезного круга длина
свободной резьбы шли-
фовального шпинделя
должна составлять не ме-
нее 4мм.
Следите за прочностью
посадки шлифовального инструмента, чтобы он не откру-
тился со шпинделя при выбеге электроинструмента.
На опорном фланце (11) вокруг центрирую-
щего буртика находится пластмассовая де-
таль (кольцо круглого сечения). Если коль-
цо круглого сечения отсутствует или по-
вреждено, опорный фланец (11) необходи-
1 609 92A 5L4 | (20.12.2019) Bosch Power Tools
