38
ENSAMBLAJE E INSTALACIÓN
lubrICACIón y ACeIte
PRECAUCION
No intente utilizar este compresor
de aire sin verificar primero el nivel
de aceite del cárter. Este compresor se envía con
aceite en el cárter. El compresor puede sufrir daños
graves como con secuencia de un funcionamiento
incluso momentáneo sin lubricación adecuada.
Antes de cada uso, verique el nivel de aceite del
cárter. Con el compresor se provee una mirilla de
comprobación del nivel del aceite con marcas de
nivel mínimo y máximo del aceite.
Verique siempre que el nivel del aceite esté en la
marca máxima de la mirilla de comprobación del nivel
del aceite antes de utilizar esta unidad. No opere la
bomba con una cantidad de aceite inadecuada o
excesiva. Los costos de las fallas que ocurren debido
a niveles incorrectos de aceite no estarán cubiertos
por la garantía.

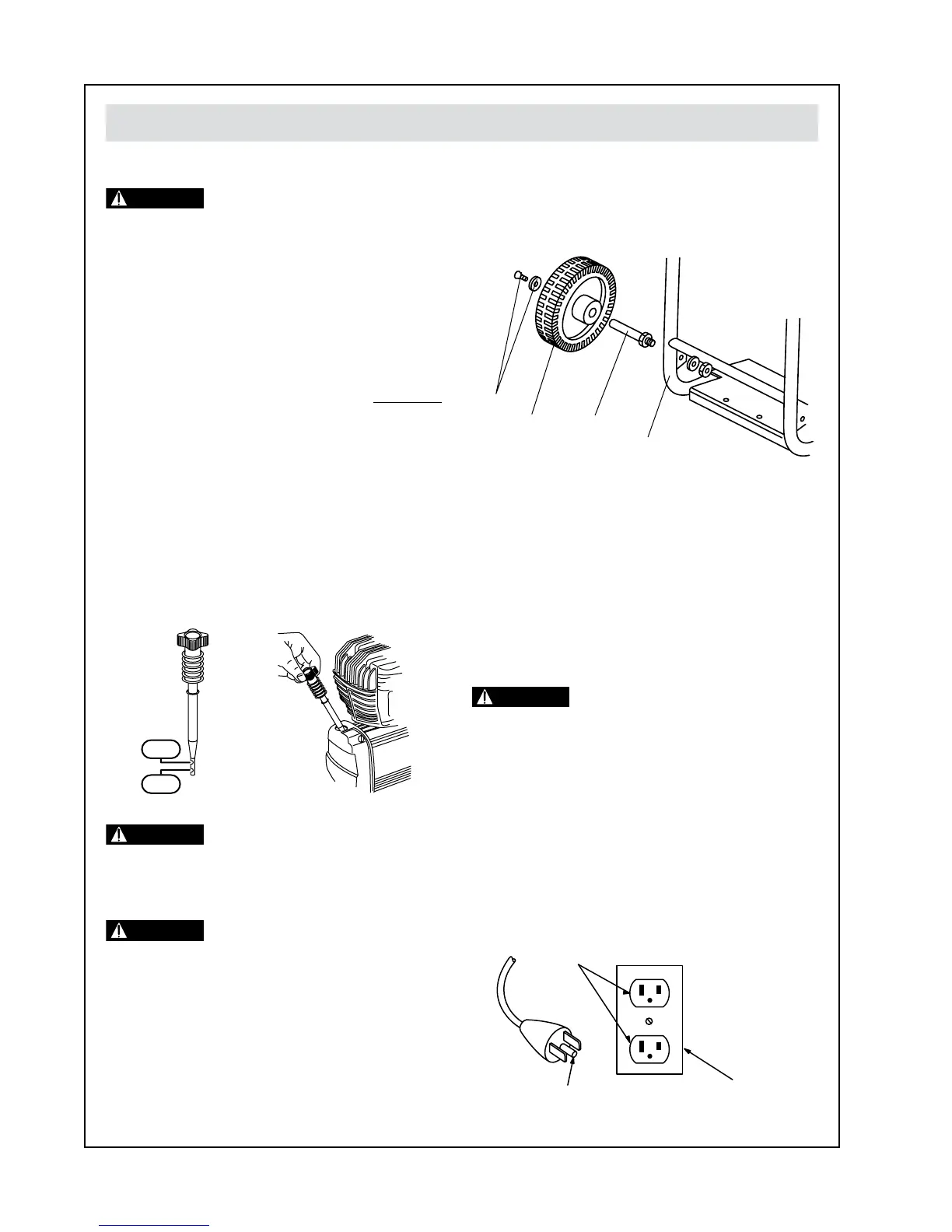

Para comprobar el nivel del aceite (Véase Fig. 1):
1. Coloque la unidad en una supercie nivelada.
2. Retire la varilla, límpiela con un trapo limpio,
introdúzcala hasta el fondo, sáquela y observe el
nivel de aceite.
3. Si el nivel de aceite es bajo, añada aceite según
sea necesario, pero no exceda el nivel de aceite
máximo.
PRECAUCION
No deje que partículas tales como
aserrín caigan en el cárter cuando
éste se encuentre abierto para inspección. Las
partículas en el aceite pueden reducir la vida útil del
compresor.
PRECAUCION
No utilice un aceite detergente en
el cárter. Los aceites detergentes
dejarán depósitos en los componentes internos del
compresor, reduciendo la vida útil y el rendimiento
del compresor.
InstruCCIones de InstAlACIón ruedAs
(sólo Cet4-20W Véase Fig. 2)
1. Encaje el eje de la rueda (A) y la rosca en el del
soporte (B) de la rueda que está soldado al armazón
del compresor. Apriete el eje con una llave y jarlo
al armazón.
2. Deslice la rueda en el eje. El tubito de inación
debe estar de frente al armazón del compresor.
3. Coloque el tornillo a través de la arandela (D) y
atornille el tornillo completamente en el eje (C) de
la rueda. Apriete el tornillo para asegurar el eje.
4. Repita estos pasos para la segunda rueda.
ConexIón A tIerrA
Este producto se debe conectar a tierra. En el caso de
un cortocircuito eléctrico, la conexión a tierra reduce el
riesgo de descargas eléctricas al proporcionar un cable
de escape para la corriente eléctrica. Este producto está
equipado con un cable de alimentación que tiene un
cable de conexión a tierra con un enchufe de conexión
a tierra apropiado. El enchufe se debe insertar en un
tomacorriente que esté instalado y conectado a tierra
apropiadamente de acuerdo con todos los códigos y
ordenanzas locales
(Véase Fig. 3).
ADVERTENCIA
La instalación incorrecta del enchufe de
conexión a tierra puede causar un riesgo
de descargas eléctricas. Cuando se requiera reparar o
reemplazar el cable de alimentación o el enchufe, no conecte
el cable de conexión a tierra a ninguno de los dos terminales
de hoja plana. El cable con aislamiento que tiene una
superficie exterior verde con o sin franjas amarillas es el cable
de conexión a tierra.
Consulte a un electricista o técnico de servicio calicado
cuando no entienda completamente las instrucciones
de conexión a tierra o cuando dude si el producto está
conectado a tierra apropiadamente. No modique el
enchufe suministrado; si el enchufe no encaja en el
tomacorriente, haga que un electricista calicado instale
el tomacorriente apropiado.
Fig. 1
MAX
MIN
Fig. 2
(A)
(B)
(D)
(C)
TOMACORRIENTE
CONECTADO A TIERRA
TERMINAL DE CONEXIÓN A
TIERRA
CAJA TOMACORRIENTE
CONECTADO A TIERRA
Fig. 3
