41
Ajuste del reGulAdor
Este compresor está equipado con un regulador
interno que controla la presión de salida de los dos
acopladores hembra de conexión rápida. La presión
regulada será igual o menor que la presión de los
tanques, dependiendo del ajuste realizado por el
usuario.

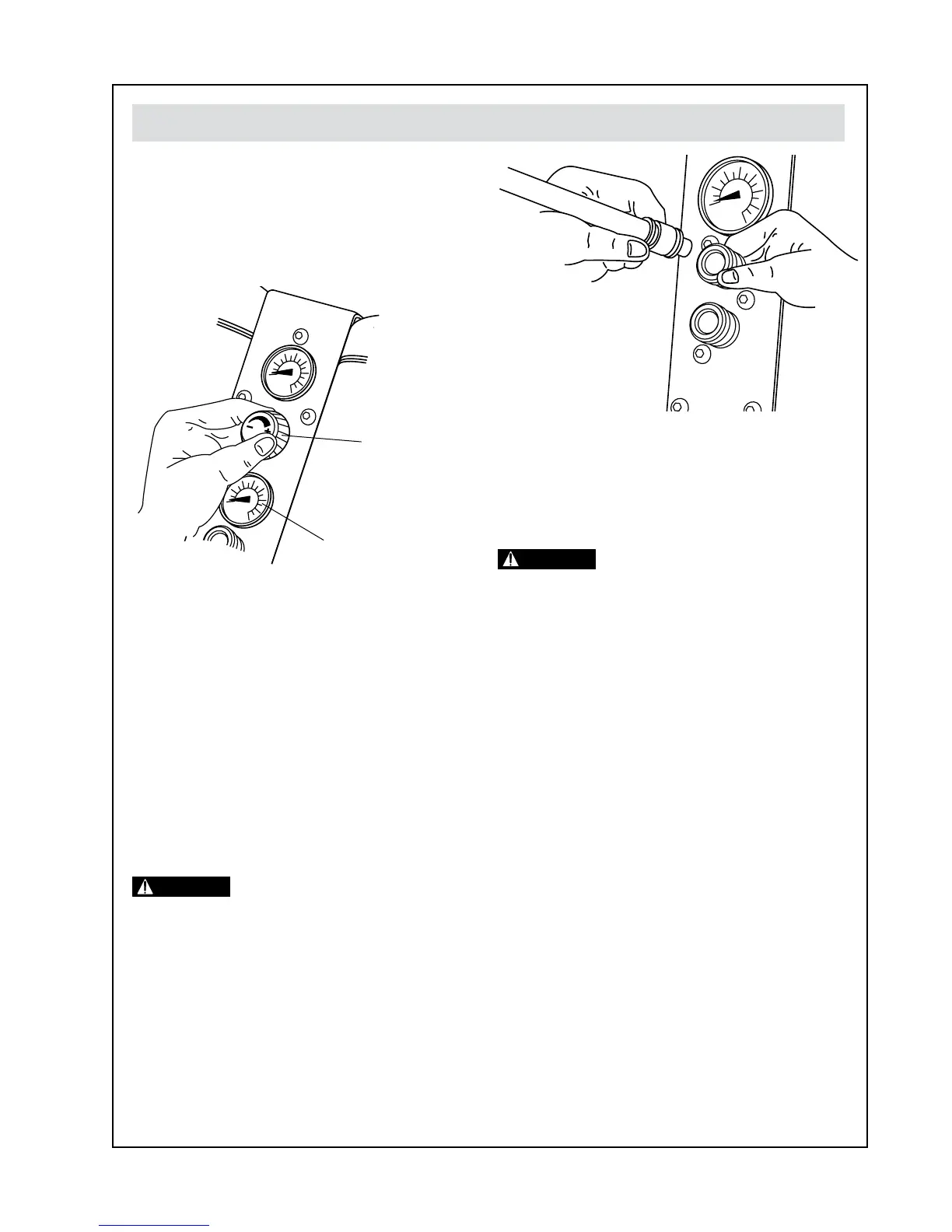

Para ajustar la presión regulada (Véase Fig. 7):
1. Jale hacia fuera el pomo del regulador.
2. Para aumentar la presión, gire el pomo en el sentido
de las agujas del reloj.
3. Para reducir la presión, gire el pomo en sentido
contrario al de las agujas del reloj.
4. Cuando se haya ajustado la presión deseada,
empuje hacia dentro el pomo del regulador para
jar la presión.
5. La presión regulada se muestra como (B).
ConexIón del sumInIstro de AIre
ADVERTENCIA
Agarre rmemente la manguera
en la mano cuando instale las
mangueras. Si la manguera no se agarra
rmemente o no se instala correctamente, puede
dar latigazos y lesionar al personal que esté en el
área de operación.
InstAlACIón de lAs mAnGuerAs (Véase Fig. 8):
1. Agarre la manguera en el enchufe de conexión
rápida y empuje el enchufe al interior del cuerpo de
conexión rápida. El acoplador encajará a presión
en su sitio.
2. Agarre la manguera y jálela para asegurarse de
que el acoplador esté asentado.
temPerAturAs de funCIonAmIento
Las temperaturas de funcionamiento son entre 32
y 104
°F (0 y 40 °C). Si la unidad está funcionando
fuera de las temperaturas recomendadas, podría
tener dicultad para arrancar y causará un desgaste
adicional en los componentes.
ADVERTENCIA
Desconecte el compresor de la
fuente de alimentación, drene los
tanques de aire y deje que el compresor se enfríe
antes de hacerle ajustes, trasladarlo, irse del área
de trabajo, realizar mantenimiento o almacenar el
compresor. Dichas medidas de seguridad
precautorias reducen el riesgo de lesiones.
APAGAdo del ComPresor
1. Mueva el interruptor de encendido y apagado hasta
la posición de APAGADO.
2. Gire el regulador hasta que el manómetro de la
presión de salida dé una lectura de 0 psi.
3.
Retire la manguera y el ensamblaje. Consulte
“Desconexión del suministro de aire” más adelante.
4. Drene el aire de los tanques de aire, Para hacerlo,
deje salir el aire jalando la válvula de alivio de
seguridad.
5. Una vez que la presión de los tanques de aire esté
por debajo de 20 psi, abra la válvula de drenaje
ubicada en el panel de control para drenar la
humedad de los tanques (consulte “Drenaje de
los tanques” en la página 42).
6. Deje que el compresor se enfríe antes de
almacenarlo.
desConexIón del sumInIstro de AIre
DESCONEXIÓN DE LAS MANGUERAS (Véase
Fig. 8):
1. Asegúrese de que el manómetro para presión
regulada dé una lectura de 0 psi (0 kPa).
2. Jale hacia atrás el acoplador del cuerpo de conexión
rápida para soltar el enchufe de conexión rápida
de la manguera.
utIlIZACIón
Fig. 7
Regulador (A)
Manómetro del
regulador (B)
Fig. 8
