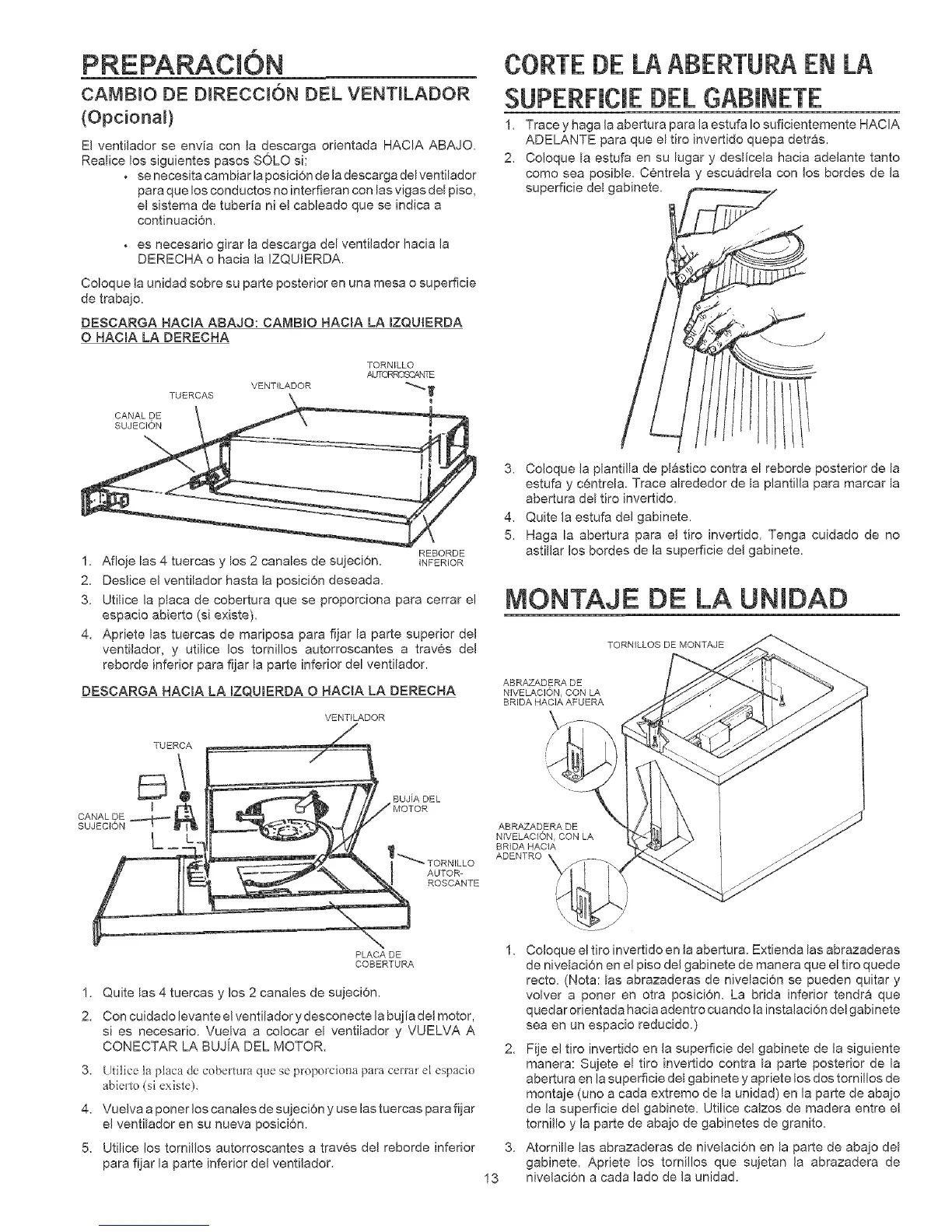

CAMNO DE DNECCJON DEL VENTJLADOR
(Opdona_)
El ventihdor se envia con Ja descarga orientada HACIA ABAJO.
Realice los siguientes pasos SOLO si:
se necesita cambiada posici6n de la descarga del ventilador
para que los conductos no interfieran con las vigas del piso,
el sistema de tuberia ni el cableado que se indica a
continuaci6n.
es necesario girar la descarga del ventihdor hacia la
DERECHA o hacia la IZQUIERDA.
Coloque la unidad sobre su parte posterior en una mesa o superficie
de trabajo.
DESCARGA HACmAABAJO: CMvlNO HACmALA IZQU{ERE)A
O HACmALA DERECHA
CANAL DE
SUJECION
\
TUERCAS
VENTiLADOR
REBORDE
1. Aflqe las 4 tuercas y los 2 canales de suieci6n. INFERIOR
2. Deslice el ventilador hasta la posicion deseada.
3. Utilice la placa de cobertura que se proporciona para cerrar el
espacio abierto (si existe).
4. Apriete las tuercas de mariposa para fijar la parte superior del
ventilador, y utilice los tornillos autorroscantes a traves del
reborde inferior para fiiar la parte inferior del ventilador.
DESCARGA HACmA LA _ZQUmERE)A O HACIA LA DERECHA
VENTILADOR
TUERCA
CORTE DE LA ABERTURA EN LA
SUPERNCJE {)ELGABNETE
1. Trace y haga la abertura para la estufa Io suficientemente HACIA
ADELANTE para que el tiro invertido quepa detras.
2. Coloque la estufa en su lugar y deslicela hacia adelante tanto
como sea posible. Centrela y escuadrela con los bordes de la
superficie del gabinete.
3. Coloque la plantilla de plastico contra el reborde posterior de la
estufa y centrela. Trace alrededor de la plantilla para marcar la
abertura del tiro invertido.
4. Quite la estufa del gabinete.
5. Haga la abertura para el tiro invertido. Tenga cuidado de no
astillar los bordes de la superficie del gabinete.
NONTAJE DE LA UNJDAD
TORNILLOS DE MONTAJE
ABRAZADERA DE
NIVELACION, CON LA
BRIDA HAC]A AFUERA
1,
2.
3,
4.
5.
PLACA DE
COBERTURA
Quite las 4 tuercas y los 2 canales de sujecion.
Con cuidado levante el ventilador y desconecte la bujia del motor,
si es necesario. Vuelva a colocar el ventilador y VUELVA A
CONECTAR LA BUJJA DEL MOTOR.
[Jtilice la placa de cobertura que se proporciol_a para cerrar el espacio
abieno (si existe).
Vuelva a poner los canales de sujecidn y use las tuercas para fijar
el ventilador en su nueva posicidn.
Utilice los tornillos autorroscantes a traves del reborde inferior
para fijar la parte inferior del ventihdor.
ABRAZADERA DE
NIVELAC_ON, CON LA
BRIDA HAClA
ADENTRO _J/_k_ _)
Coloque el tiro invertido en la abertura. Extienda las abrazaderas
de nivelaci6n en el piso del gabinete de manera que el tiro quede
recto. (Nota: las abrazaderas de nivelaci6n se pueden quitar y
volver a poner en otra posicion. La brida inferior tendra que
quedar orientada hacia adentro cuando la instalacion del gabinete
sea en un espacio reducido.)
Fije el tiro invertido en Ja superficie del gabinete de la siguiente
manera: Suiete el tiro invertido contra la parte posterior de la
abertura en la superficie del gabinete y apriete los dos tornillos de
montaje (uno a cada extremo de la unidad) en la parte de abajo
de la superficie del gabinete. Utilice calzos de madera entre el
tornillo y la parte de abajo de gabinetes de granito.
3. Atornille las abrazaderas de nivelacion en la parte de abajo del
gabinete. Apriete los tomillos que sujetan la abrazadera de
13 nivelaci6n a cada lado de la unidad.
