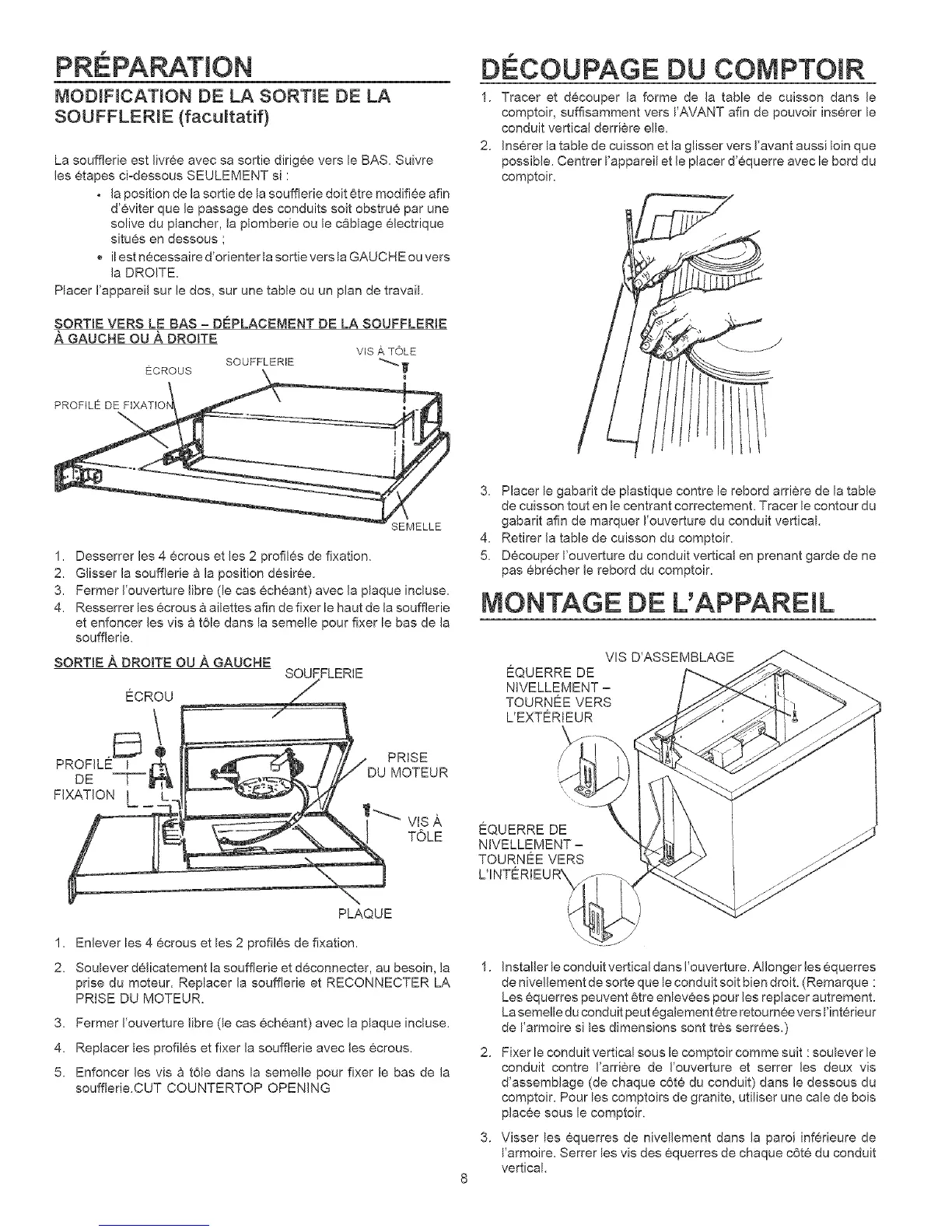

MODIFICATION DE LA SORTIE DE LA
SOUFFLERIE (facultatif)
La soufflerie est livree avec sa sortie dirigee vers le BAS. Suivre
les etapes ci-dessous SEULEMENT si :
• la position de la sortie de la soufflerie doit 6tre modifiee afin
d'eviter que le passage des conduits soit obstru¢ par une
solive du plancher, la plomberie ou le cSblage electrique
situes en dessous ;
,, il est necessaire d'orienter la sortie vers la GAUCHE ou vers
la DROITE.
Placer I'appareil sur le dos, sur une table ou un plan de travail.
SORTIE VERS LE BAS - OEPLACEMENT OE LA SOUFFLERIE
A GAUCHE OU A DROITE
VIS A T©LE
ECROUS SOUFFLERIE "_-_ _
PROFILE DE
DECOUPAGE DU COMPTOIR
1. Tracer et decouper la forme de la table de cuisson dans le
comptoir, suffisamment vers I'AVANT afin de pouvoir inserer le
conduit vertical derriere elle.
2. Inserer la table de cuisson et la glisser vers I'avant aussi loin que
possible. Centrer I'appareil et le placer d'equerre avec le bord du
comptoir.
SEMELLE
1. Desserrer bs 4 ecrous et les 2 profiles de fixation.
2. Glisser la souffbrie a la position desiree.
3. Fermer I'ouverture libre (b cas echeant) avec la plaque incluse.
4. Resserrer les ecrous a ailettes afin de fixer le haut de la soufflerie
et enfoncer les visa t61e dans la semelle pour fixer le bas de la
soufflerie.
SORTIE A OROITE OU A GAUCHE
SOUFFLERIE
ECROU
PR,SE
PROFILE _
MOTEUR
DE "--F'-_ a_
FIXATION
'_ vls A
TOLE
3. Placer le gabarit de plastique contre le rebord arriere de la table
de cuisson tout en le centrant correctement. Tracer le contour du
gabarit afin de marquer I'ouverture du conduit vertical.
4. Retirer la table de cuisson du comptoir.
5. Decouper I'ouverture du conduit vertical en prenant garde de ne
pas ebrecher le rebord du comptoir.
MONTAGE DE L'APPAREIL
VlS D'ASSEMBLAGE
EQUERRE DE
NIVELLEMENT -
TOURNEE VERS
L'EXTERiEUR
/
EQUERRE DE
N!VELLEMENT-
TOURNEE VERS
PLAQUE
1. Enbver les 4 ecrous et les 2 profiles de fixation.
2. Soulever delicatement la soufflerie et deconnecter, au besoin, la 1.
prise du moteur. Replacer la soufflerie et RECONNECTER LA
PRISE DU MOTEUR.
3. Fermer I'ouverture libre (le cas echeant) avec la plaque incluse.
4. Replacer les profiles et fixer la soufflerie avec les ecrous. 2.
5. Enfoncer les vis a t6b dans la semelle pour fixer le bas de la
soufflerie.CUT COUNTERTOP OPENING
Installer le conduit vertical dans i'ouverture. Allonger les equerres
de nivellement de sorte que le conduit soit bien droit. (Remarque :
Les equerres peuvent etre enlevees pour les replacer autrement.
La semelle du conduit peut egabmentetre retoumee vers I'interieur
de I'armoire si les dimensions sont tres settees.)
Fixer le conduit vertical sous le comptoir comme suit : soulever le
conduit contre Farriere de I'ouverture et serrer les deux vis
d'assemblage (de chaque c6te du conduit) dans le dessous du
comptoir. Pour les comptoirs de granite, utiliser une cale de bois
placee sous le comptoir.
3. Visser les equerres de nivellement dans la paroi inferieure de
I'armoire. Setter les vis des equerres de chaque c6te du conduit
vertical.
