64
Rendimento ottimale della cappa aspi-
rante:
❑
Tubo di aspirazione breve, liscio.
❑
Possibilmente pochi gomiti di tubo.
❑
Diametro del tubo possibilmente grande
(meglio 150 mm l) e gomiti a curva
larga. l)
❑
Tubi tondi:
Consigliamo
Versione ad un motore:
diametro interno min. 120 mm.
Versione a due motori:
diametro interno min. 150 mm.
❑
I canali piatti devono avere una sezio-
ne trasversale interna equivalente a
quella dei tubi tondi da 120/150 mm
120 mm l ca. 113 cm
2
150 mm l ca. 177 cm
2
❑
Se i diametri dei tubi sono differenti:
ermetizzare i raccordi con nastro di tenuta
❑
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente alimenta-
zione di aria.
Attacco del tubo
Cappa aspirante con uscita aria
l 120 mm:
Tubo di aspirazione l 100 mm
❑ Inserire il manicotto di riduzione (vedi
accessori speciali all'ultima pagina) sul
manicotto dell'aria e fissare ad esso il
tubo di scarico dell'aria.
Tubo di aspirazione l 120 mm
❑ Fissare il tubo di scarico aria direttamen-
te sul manicotto.
Cappe aspiranti con uscita dell'aria
l 150 mm:
Tubo di aspirazione l 120 mm
❑ Fissare il manicotto di riduzione (vedi
accessori speciali all'ultima pagina)
all'uscita dell'aria.
❑ Fissare il tubo di aspirazione sul mani-
cotto di riduzione.
Tubo di aspirazione l 150 mm
❑ Avvitare il manicotto dell'aria direttamen-
te all'uscita dell'aria.
Se è stata montata una valvola antirif-
lusso, controllare il regolare funzionamento.

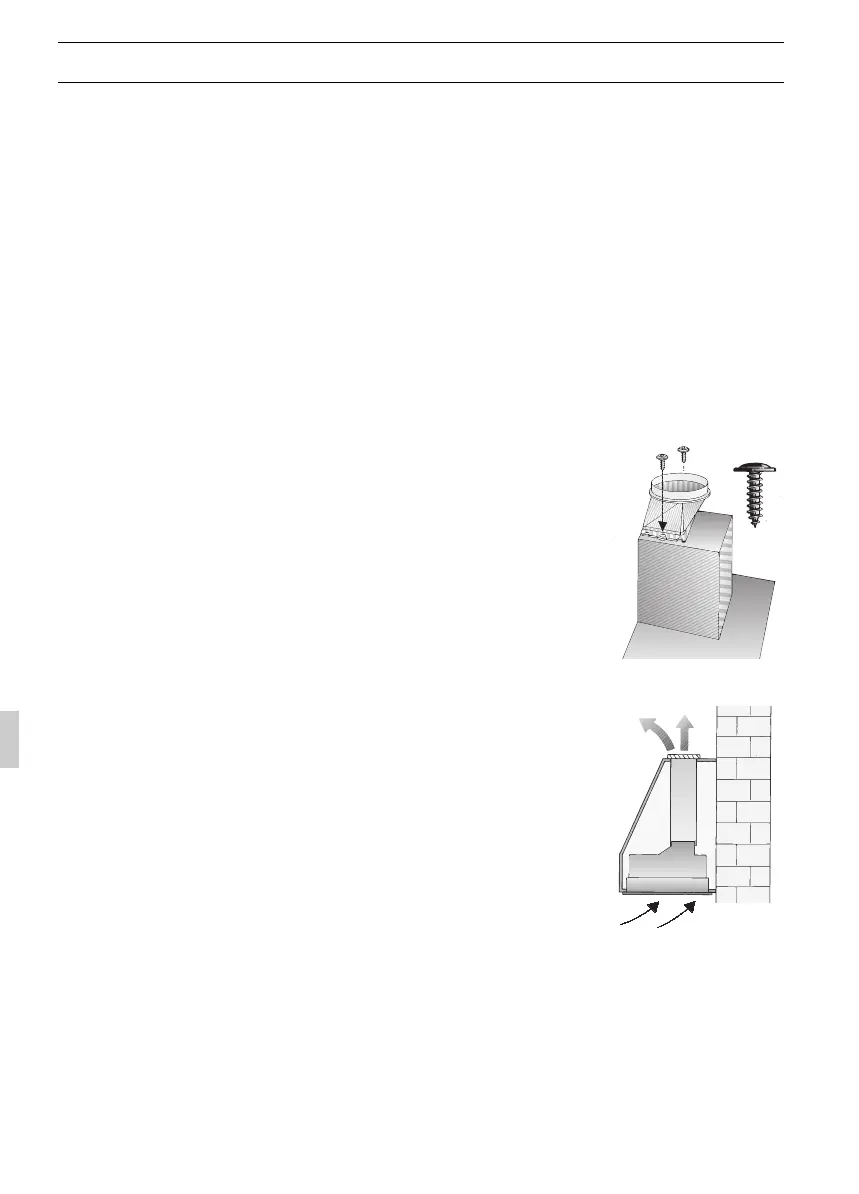

Cappe aspiranti con uscita dell'aria rett-
angolare:
❑ Avvitare il manicotto
dell'aria a corredo
sull'uscita dell'aria.
Funzionamento
a ricircolo d'aria
❑
L'aria, depurata da un filtro a carbone
attivo supplementare, viene di nuovo
immessa nell'ambiente.
❑
Nel funzionamento a ricircolo d'aria, l'a-
pertura di uscita dell'aria deve essere
protetta con una griglia (vedi accessori
speciali all'ultima pagina) per evitare peri-
coli meccanici o elettrici.
Prima del montaggio
