Montagem

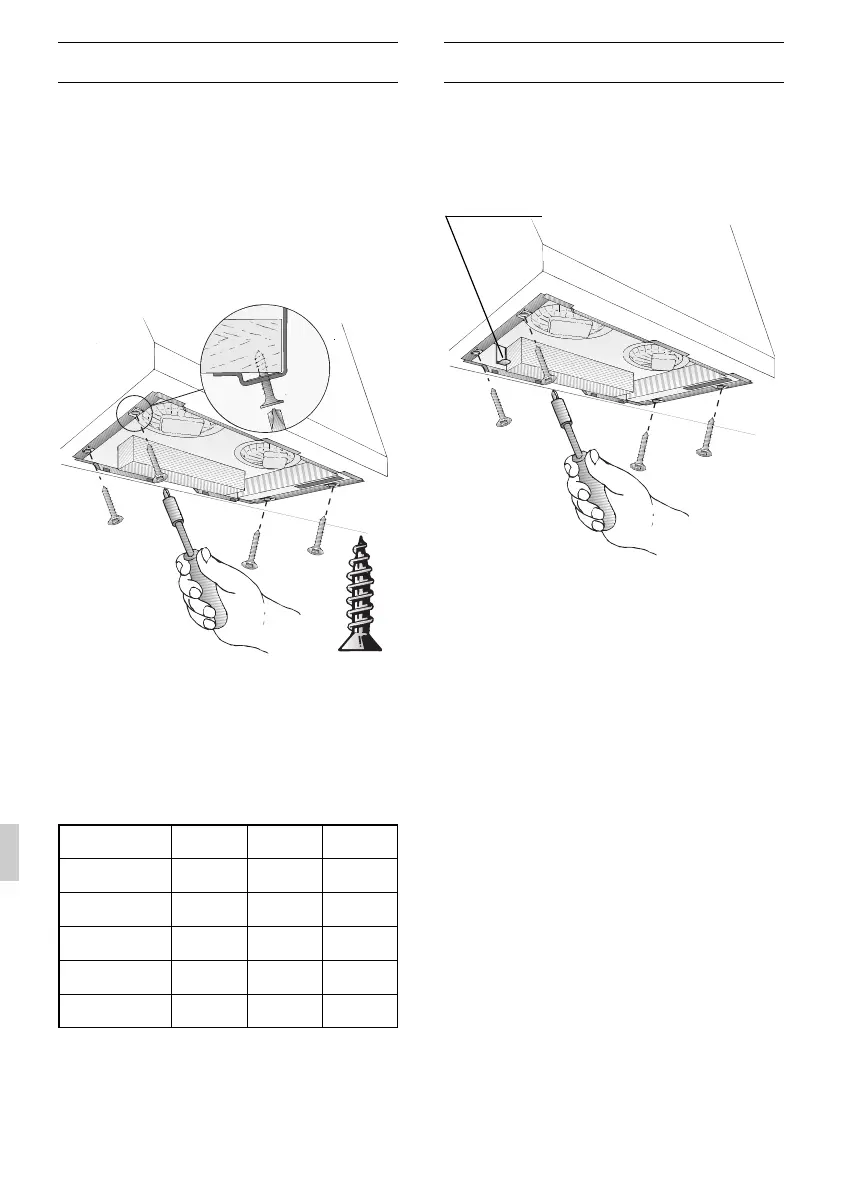

1. Desmontar a grelha do filtro (Ver
Instruções de Serviço)
2. Efectuar a ligação eléctrica
3. Introduzir o exaustor na abertura previ-
sta para a montagem, até que os auxili-
ares de montagem engatem à frente e
atrás.
4. Fixar o exaustor.
5. Montar e bloquear a grelha do filtro (Ver
Instruções de Serviço)
1. Desapertar os parafusos
2. Suportar o exaustor em baixo, Puxar
as molas de montagem à frente e atrás.
3. Retirar o exaustor puxando-o para baixo
Molas de montagem
94
Peso em Kg:
Largura
53 cm
1 motor
Interruptor de balanço
Reservado o direito de proceder a alterações no âmbito
do desenvolvimento técnico.
Modelo
Exaustão
Circulação
de ar
5,0 6,3
1 motor
Interruptor de cursor
1 motor
Interruptor de cursor
53 cm
73 cm
2 motor
Interruptor de cursor
2 motor
Interruptor de cursor
53 cm
73 cm
9,5
8,3
8,7
10,7
9,5
9,9
Desmontar
10,3 11,6
