Bosch DPH30652UC - Page 18

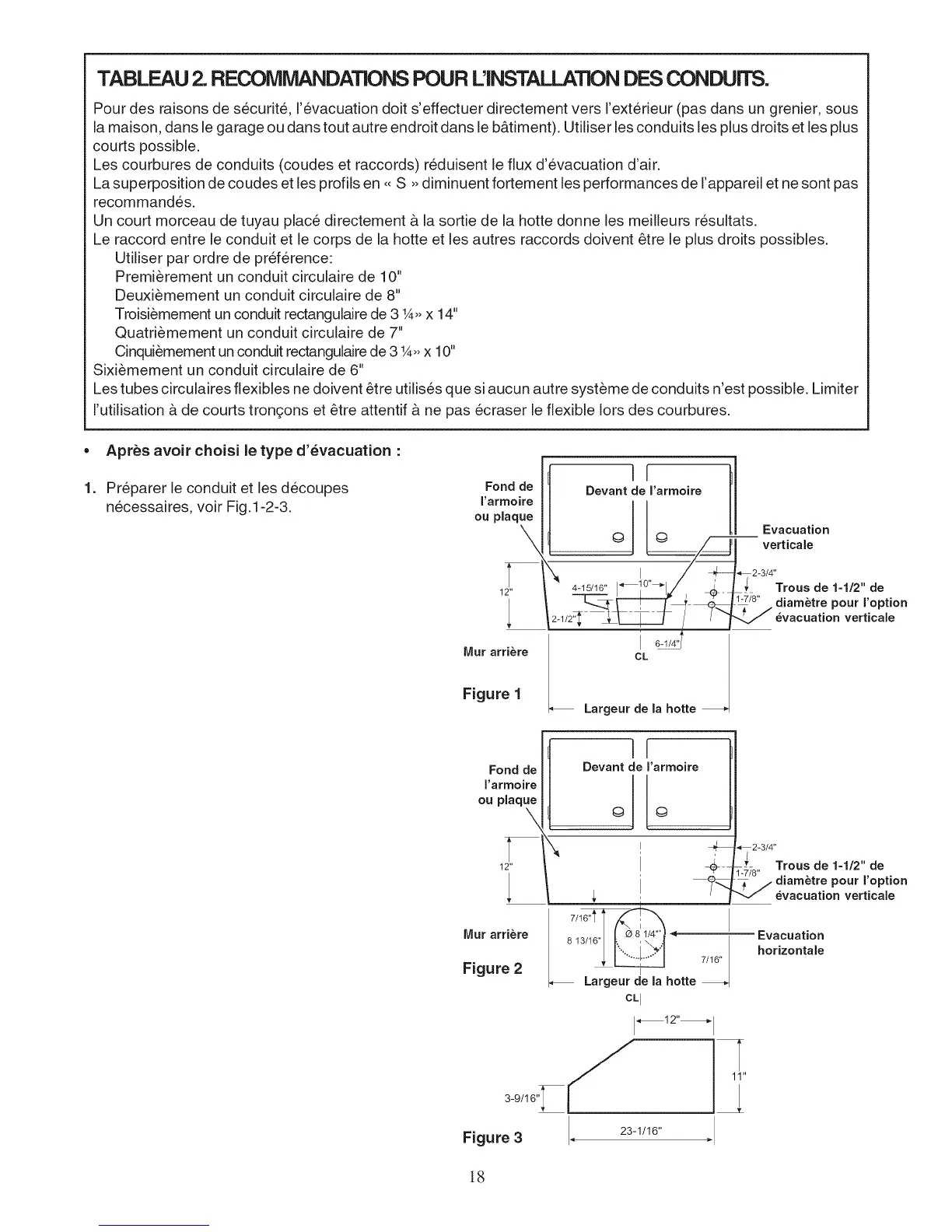

TABLEAU 2. RECOMMANDATIONS POUR L'iNSTALLATIONDES CONDUITS.
Pour des raisons de s6curite, I'evacuation doit s'effectuer directement vers I'ext@ieur (pas dans un grenier, sous
la maison, dans le garage ou dans tout autre endroit dans le b&fiment). Utiliser les conduits les plus droits et les plus
courts possible.
Les courbures de conduits (coudes et raccords) reduisent le flux d'evacuation d'air.
La superposition de coudes et les profils en <,S >_diminuent fortement les performances de I'appareil et ne sont pas
recommandes.
Un court morceau de tuyau place directement & la sortie de la hotte donne les meilleurs resultats.
Le raccord entre le conduit et le corps de la hotte et les autres raccords doivent _tre le plus droits possibles.
Utiliser par ordre de pr6f@ence:
Premi_rement un conduit circulaire de 10"
Deuxi_mement un conduit circulaire de 8"
Troisi_mement un conduit rectangulaire de 3 1A>_x 14"
Quatri_mement un conduit circulaire de 7"
Cinqui_mement un conduit rectangulairede 31A>_x 10"
Sixi_mement un conduit circulaire de 6"
Les tubes circulaires flexibles ne doivent _tre utilises que si aucun autre syst_me de conduits n'est possible. Limiter
I'utilisation & de courts tron£ons et _tre attentif & ne pas ecraser le flexible Iors des courbures.
• Aprbs avoir choisi le type d'6vacuation :
1. Preparer le conduit et les decoupes
necessaires, voir Fig.l-2-3.
Fond de
I'armoire
ou plaque
12"
Mur arriere
Figure 1
Devant de I'armoire
Evacuation
verticale
\
/ _2 3/4"
/8" diam_tre pour I'option
2-1/2"_ _ f_ ] T_6vacuationverticaie
Largeur de la hotte
Fond de
I'armoire
ou plaque
\
12"
II
Devant de I'armoire
@ @
Mur arriere 13/1 " < 7_ _,,
Largeur de la hotte
CL
2-3/4"
T_/-87 Trous de 1-1/2" de
'°°
Evacuation
horizontale
11"
Figure 3
23-1/16"
18
