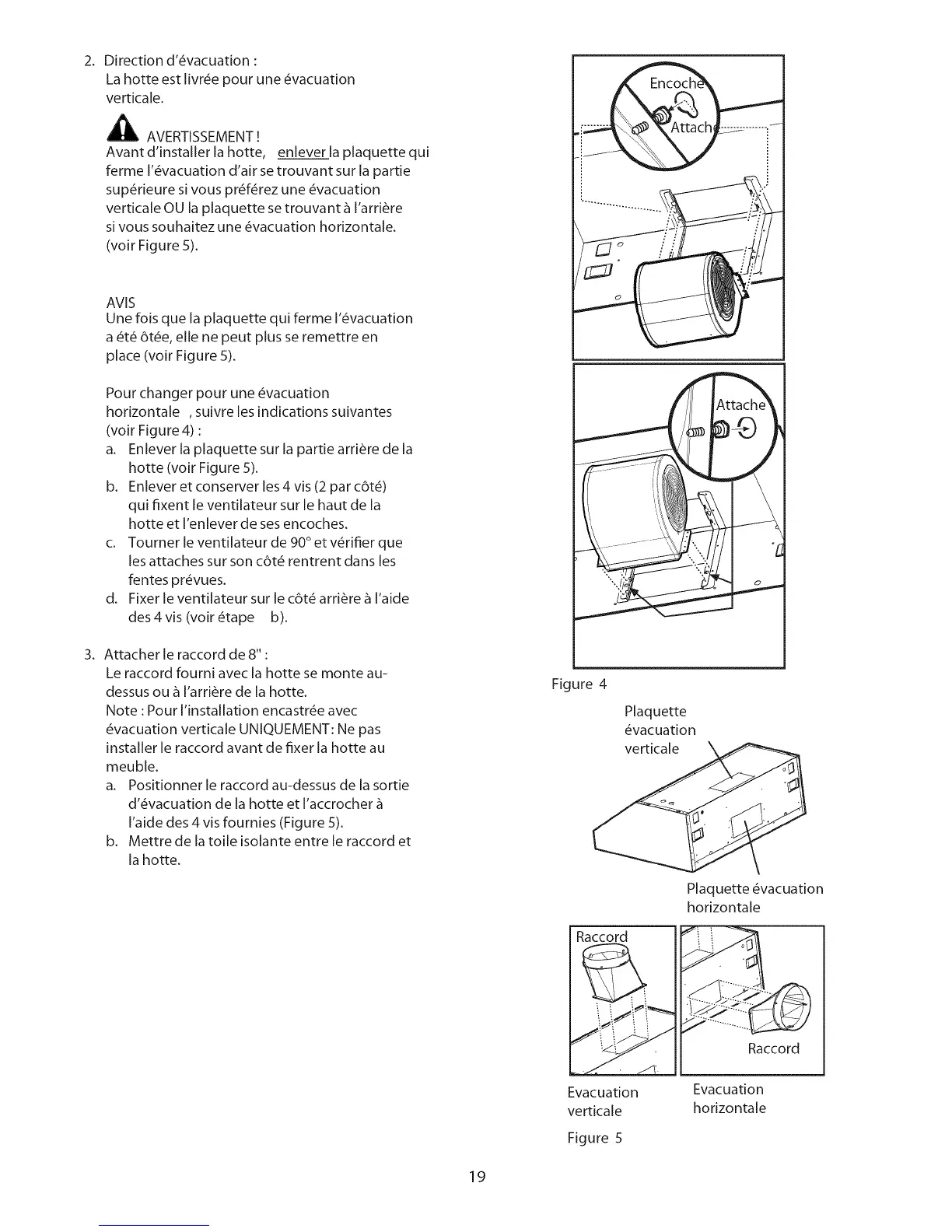

2, Direction d'6vacuation :
La hotte est livr6e pour une 6vacuation
verticale.
_ AVERTISSEMENT !
Avant d'installer la hotte, enlever la plaquette qui
ferme 1'6vacuation d'air se trouvant sur la partie
sup6rieure si vous pr6f6rez une 6vacuation
verticale OU la plaquette se trouvant _ I'arri_re
si vous souhaitez une 6vacuation horizontale.
(voir Figure 5).
AVIS
Une lois que la plaquette qui ferme 1'6vacuation
a 6t6 6t6e, elle ne peut plus se remettre en
place (voir Figure 5).
Pour changer pour une 6vacuation
horizontale , suivre les indications suivantes
(voir Figure 4) :
a. Enlever la plaquette sur la partie arri&re de la
hotte (voir Figure 5).
b. Enlever et conserver les 4 vis (2 par c6t6)
qui fixent le ventilateur sur le haut de la
hotte et I'enlever de ses encoches.
c. Tourner le ventilateur de 90° et v6rifier que
les attaches sur son c6t6 rentrent dans les
fentes pr6vues.
d. Fixer le ventilateur sur le c6t6 arri6re _ I'aide
des4vis (voir 6tape b).
3. Attacher le raccord de 8" :
Le raccord fourni avec la hotte se monte au-
dessus ou _ I'arri&re de la hotte.
Note : Pour I'installation encastr6e avec
6vacuation verticale UNIQUEMENT: Ne pas
installer le raccord avant de fixer la hotte au
meuble.
a. Positionner le raccord au-dessus de la sortie
d'6vacuation de la hotte et I'accrocher
I'aide des 4 vis fournies (Figure 5).
b. Mettre de la toile isolante entre le raccord et
la hotte.
Figure 4
Plaquette
6vacuation
verticale
Raccord
Plaquette 6vacuation
horizontale
Raccord
Evacuation
verticale
Figure 5
Evacuation
horizontale
