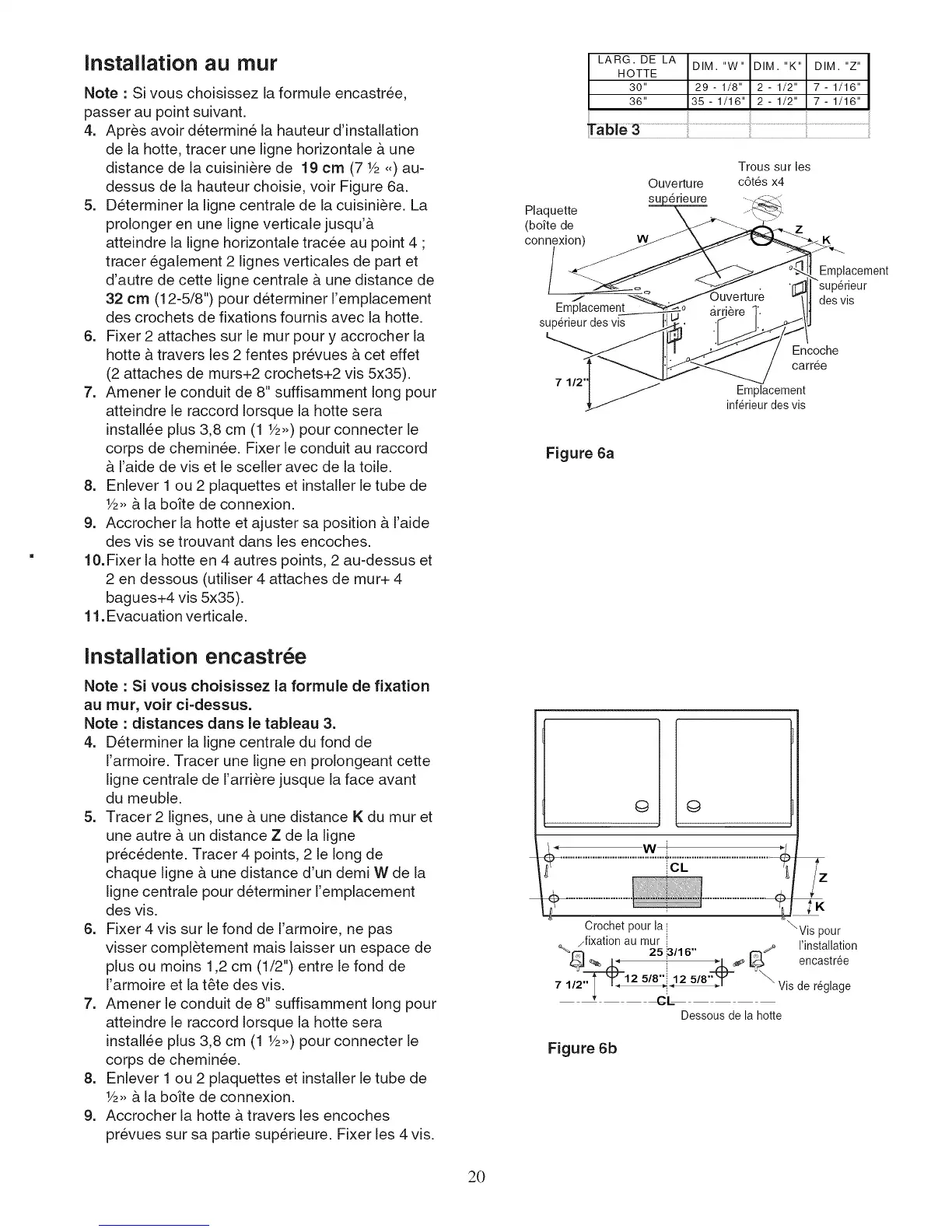

Installation au rnur
Note : Si vous choisissez la formule encastree,
passer au point suivant.
4. Apr_s avoir determine la hauteur d'installation
de la hotte, tracer une ligne horizontale & une
distance de la cuisini_re de 19 crn (7 V2_,)au-
dessus de la hauteur choisie, voir Figure 6a.
5. Determiner la ligne centrale de la cuisini_re. La
prolonger en une ligne verticale jusqu'&
atteindre la ligne horizontale tracee au point 4 ;
tracer egalement 2 lignes verticales de part et
d'autre de cette ligne centrale & une distance de
32 cm (12-5/8") pour determiner I'emplacement
des crochets de fixations fournis avec la hotte.
6. Fixer 2 attaches sur le mur pour y accrocher la
hotte & travers les 2 fentes prevues & cet effet
(2 attaches de murs+2 crochets+2 vis 5x35).
7. Amener le conduit de 8" suffisamment long pour
atteindre le raccord Iorsque la hotte sera
installee plus 3,8 cm (1 Y2>_)pour connecter le
corps de cheminee. Fixer le conduit au raccord
& I'aide de vis et le sceller avec de la toile.
8. Enlever 1 ou 2 plaquettes et installer le tube de
Y2>_& la bofte de connexion.
9. Accrocher la hotte et ajuster sa position & I'aide
des vis se trouvant dans les encoches.
10.Fixer la hotte en 4 autres points, 2 au-dessus et
2 en dessous (utiliser 4 attaches de mur+ 4
bagues+4 vis 5x35).
11.Evacuation verticale.
Installation encastree
Note : Si vous choisissez la formule de fixation
au tour, voir ci=dessus.
Note : distances darts le tableau 3.
4. Determiner la ligne centrale du fond de
I'armoire. Tracer une ligne en prolongeant cette
ligne centrale de I'arri_re jusque la face avant
du meuble.
5. Tracer 2 lignes, une & une distance K du muret
une autre & un distance Z de la ligne
precedente. Tracer 4 points, 2 le long de
chaque ligne & une distance d'un demi W de la
ligne centrale pour determiner I'emplacement
des vis.
6. Fixer 4 vis sur le fond de I'armoire, ne pas
visser compl_tement mais laisser un espace de
plus ou moins 1,2 cm (1/2") entre le fond de
I'armoire et la t_te des vis.
7. Amener le conduit de 8" suffisamment long pour
atteindre le raccord Iorsque la hotte sera
installee plus 3,8 cm (1 Y2>_)pour connecter le
corps de cheminee.
8. Enlever 1 ou 2 plaquettes et installer le tube de
Y2>_& la bofte de connexion.
9. Accrocher la hotte & travers les encoches
prevues sur sa partie sup@ieure. Fixer les 4 vis.
20
LARG. DE LA
DIM. "W" DIM. "K" DIM. "Z"
HOTTE
30" 29 - 1/8" 2 - 1/2" 7 - 1/16"
36" 35- 1/16" 2- 1/2" 7- 1/16"
Plaquette
(bofte de
connexion)
Emplacement
superieur des vis
7 112
Ouverture
sup@ieure
Trous sur les
c6tes x4
z
K
Emplacement
"sup@ieur
des vis
Encoche
carree
Emplacement
inf@ieur des vis
Figure 6a
© ©
w!
Crochet pour la,, \Vis pour
_.o /fixation au tour
i
r_ 25:3116"
_ i -_ _ encastr6el'installati°n
71/2. I "1"125/8':_j25/8--r _\
_' " CL Via de r6glage
Dessous de la hotte
Figure 6b
