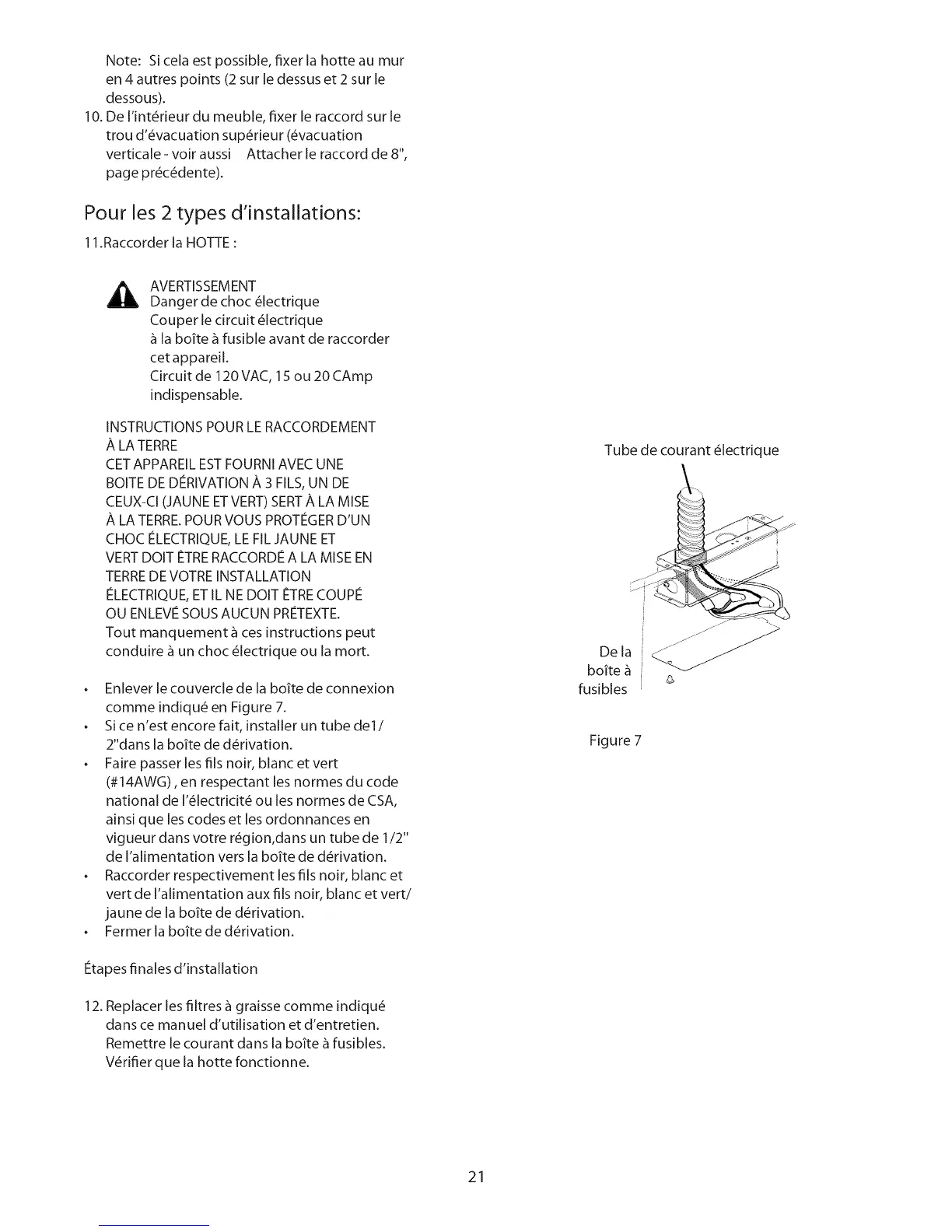

Bosch DPH30652UC - Page 21

Note: Si cela est possible, fixer la hotte au mur
en 4 autres points (2 sur le dessus et 2 sur le
dessous).
10. De I'int6rieur du meuble, fixer le raccord sur le
trou d'6vacuation sup6rieur (6vacuation
verticale- voir aussi Attacher le raccord de 8",
page pr6c6dente).
Pour les 2 types d'installations:
1 1.Raccorder la HOTTE :
AVERTISSEMENT
Danger de choc 61ectrique
Couper le circuit 61ectrique
la bo;te _ fusible avant de raccorder
cet appareil.
Circuit de 120 VAC, 15 ou 20 CAmp
indispensable.
INSTRUCTIONS POUR LE RACCORDEMENT
A LA TERRE
CETAPPAREIL ESTFOURNI AVEC UNE
BOITE DE DERIVATION #, 3 FILS, UN DE
CEUX-CI (JAUNE ETVERT) SERTA LA MISE
A LA TERRE. POUR VOUS PROTEGERD'UN
CHOC ELECTRIQUE, LE FIL JAUNE ET
VERT DOlT I_TRERACCORDI_A LA MISE EN
TERRE DEVOTRE INSTALLATION
I_LECTRIQUE,ET IL NE DOlT ETRECOUPE
OU ENLEVl_ SOUS AUCUN PRI_TEXTE.
Tout manquement _ ces instructions peut
conduire _ un choc 61ectrique ou la mort.
Enlever le couvercle de la bo;te de connexion
comme indiqu6 en Figure 7.
• Si ce n'est encore fair, installer un tube de1/
2"dans la bo;te de d6rivation.
• Faire passer les fils noir, blanc et vert
(#14AWG), en respectant les normes du code
national de 1'61ectricit6 ou les normes de CSA,
ainsi que les codes et les ordonnances en
vigueur dans votre r6gion,dans un tube de 1/2"
de I'alimentation vers la bo;te de d6rivation.
• Raccorder respectivement les ills noir, blanc et
vert de I'alimentation aux ills noir, blanc et vert/
jaune de la bo;te de d_rivation.
• Fermer la bo;teded6rivation.
Fttapes finales d'installation
12. Replacer les filtres _ graisse comme indiqu6
dans ce manuel d'utilisation et d'entretien.
Remettre le courant dans la bo;te _ fusibles.
V6rifier que la hotte fonctionne.
Tube de courant 61ectrique
De la
bo;te
fusibles
%
s
Figure 7
