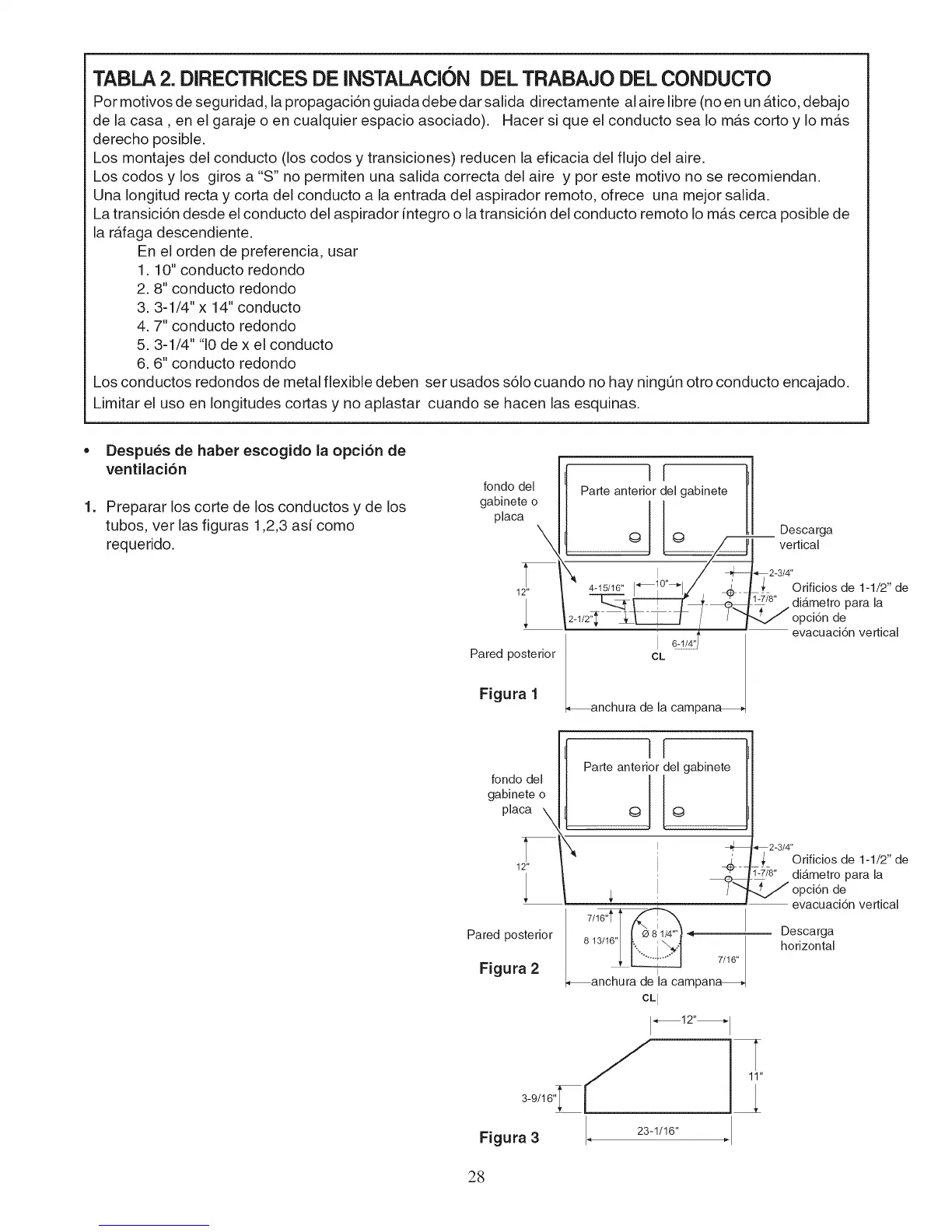

TABLA 2. DIRECTRICES DE INSTALACI(DNDEL TRABAJO DEL CONDUCTO
Por motivos de seguridad, la propagaci6n guiada debe dar salida directamente al aire libre (no en un &tico, debajo
de la casa, en el garaje o en cualquier espacio asociado). Hacer si que el conducto sea Io mas corto y Io mas
derecho posible.
Los montajes del conducto (los codos y transiciones) reducen la eficacia del flujo del aire.
Los codos y los giros a "S" no permiten una salida correcta del aire y por este motivo no se recomiendan.
Una Iongitud recta y corta del conducto a la entrada del aspirador remoto, ofrece una mejor sa!ida.
La transici6n desde el conducto del aspirador fntegro o la transici6n del conducto remoto Io mas cerca posible de
la rafaga descendiente.
En el orden de preferencia, usar
1.10" conducto redondo
2.8" conducto redondo
3.3-1/4" x 14" conducto
4.7" conducto redondo
5.3-1/4" '10de x el conducto
6.6" conducto redondo
Los conductos redondos de metal flexible deben ser usados s61ocuando no hay ningOn otro conducto encajado.
Limitar el uso en longitudes cortas y no aplastar cuando se hacen las esquinas.
=
Despu_s de haber escogido la opci6n de
ventiiaci6n
Preparar los corte de los conductos y de los
tubos, ver las figuras 1,2,3 asf como
requerido.
fondo del
gabinete o
placa
12"
Pared posterior
Figura 1
II
Parte anterior del gabinete
0 -- Descarga
vertical
\ / _2 3/4"
"_ 4-15/16" I_1°"_" I / _'r I _ " Orificios de 1-1/2" de
i8" diametro para la
24/2"_ _'_ ____.. _ / T'_",._7 opoi6n de ,
;ii;;::1 evacuac nvert ca,
CL
_anchura de la campana_.
fondo del
gabinete o
placa \
12"
Pared posterior
Figura 2
lr
Parte anterior del gabinete
o[o
\
8 13/16" 1 _ 7/16"
}
_anchura de la campana_>
CL
_12"_
39,16UI
Figura 3 23-1/16"
_ 2-3/4"
Orificios de 1-1/2" de
_-778" diametro para la
_ #_,,/opci6nde
evacuaci6n vertical
Descarga
horizontal
11"
28
