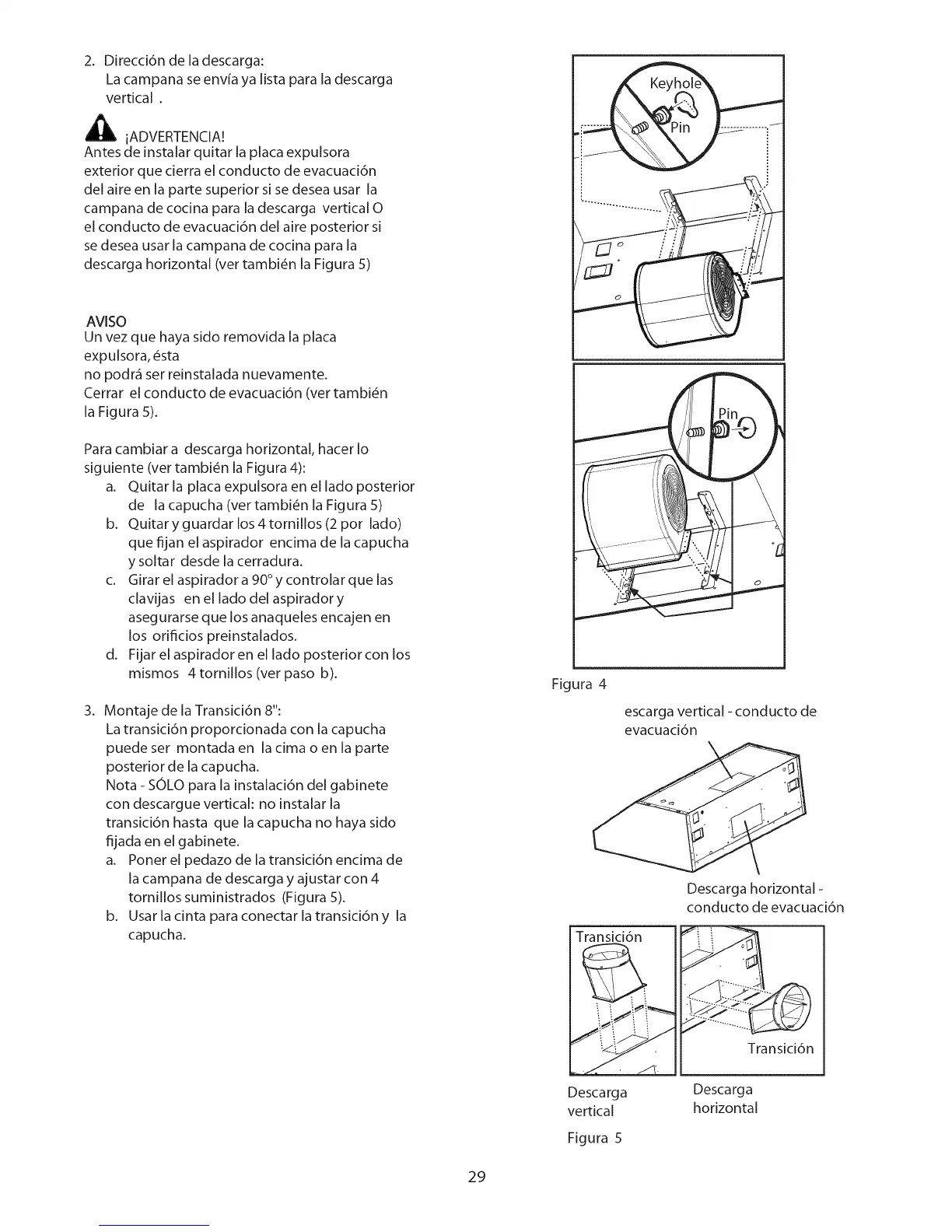

2. Direcci6n de la descarga:
La campana se envfa ya lista para la descarga
vertical.
_ iADVERTENCIA!
Antes de instalar quitar la placa expulsora
exterior que cierra el conducto de evacuaci6n
del aire en la parte superior si se desea usar la
campana de cocina para la descarga vertical O
el conducto de evacuaci6n del aire posterior si
se desea usar la campana de cocina para la
descarga horizontal (ver tambi_n la Figura 5)
AVISO
Un vez que haya sido removida la placa
expulsora, _sta
no podr_ ser reinstalada nuevamente.
Cerrar el conducto de evacuaci6n (ver tambi_n
la Figura 5).
Para cambiar a descarga horizontal, hacer Io
siguiente (ver tambi_n la Figura 4):
a. Quitar la placa expulsora en el lado posterior
de la capucha (ver tambi_n la Figura 5)
b. Quitaryguardar los4tornillos (2 por lado)
que fijan el aspirador encima de la capucha
y soltar desde la cerradura.
c. Girar el aspirador a 90°y controlar que las
clavijas en el lado del aspiradory
asegurarse que los anaqueles encajen en
los orificios preinstalados.
d. Fijar el aspirador en el lado posterior con los
mismos 4 tornillos (ver paso b).
3,
Montaje de la Transici6n 8":
La transici6n proporcionada con la capucha
puede ser montada en la cima o en la parte
posterior de la capucha.
Nota - SOLO para la instalaci6n del gabinete
con descargue vertical: no instalar la
transici6n hasta que la capucha no haya sido
fijada en el gabinete.
a. Poner el pedazo de la transici6n encima de
la campana de descarga y ajustar con 4
tornillos suministrados (Figura 5).
b. Usar la cinta para conectar la transici6n y la
capucha.
Figura 4
escarga vertical - conducto de
evacuaci6n
Transici6n
Descarga horizontal-
conducto de evacuaci6n
Transici6n
Descarga
vertical
Figura 5
Descarga
horizontal
