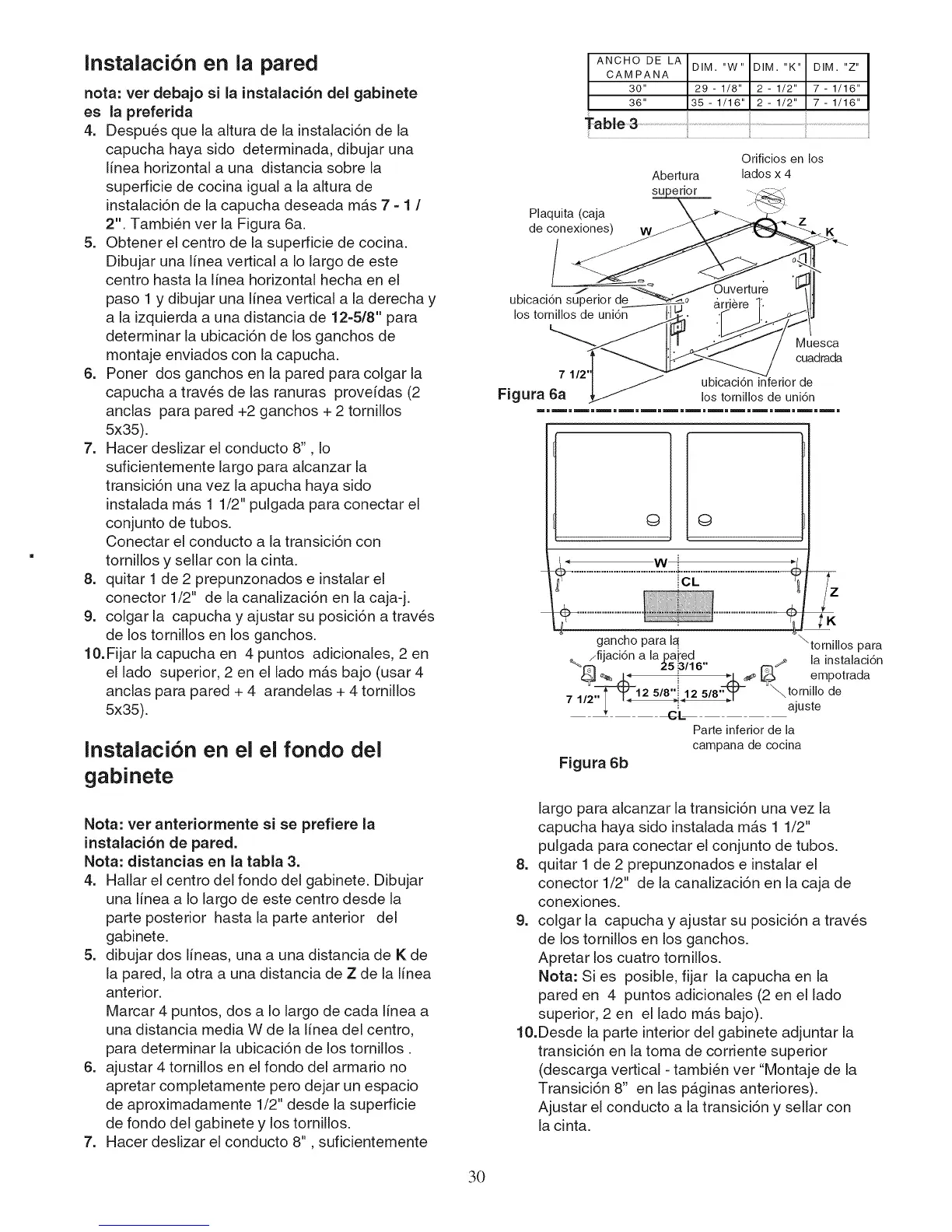

Bosch DPH30652UC - Page 30

Instalacion en la pared
nota: ver debajo si la instaiaci6n dei gabinete
es la preferida
4. Despues que la altura de la instalaci6n de la
capucha haya sido determinada, dibujar una
linea horizontal a una distancia sobre la
superficie de cocina igual a la altura de
instalaci6n de la capucha deseada mas 7 =1 /
2". Tambien ver la Figura 6a.
5. Obtener el centro de la superficie de cocina.
Dibujar una linea vertical a Io largo de este
centro hasta la linea horizontal hecha en el
paso 1 y dibujar una linea vertical a la derecha y
a la izquierda a una distancia de 12=5/8" para
determinar la ubicaci6n de los ganchos de
montaje enviados con la capucha.
6. Poner dos ganchos en la pared para colgar la
capucha a traves de las ranuras proveidas (2
anclas para pared +2 ganchos + 2 tornillos
5x35).
7. Hacer deslizar el conducto 8", Io
suficientemente largo para alcanzar la
transici6n una vez la apucha haya sido
instalada mas 1 1/2" pulgada para conectar el
conjunto de tubos.
Conectar el conducto a la transici6n con
tornillos y sellar con la cinta.
8. quitar 1 de 2 prepunzonados e instalar el
conector 1/2" de ia canalizaci6n en la caja-j.
9. colgar la capucha y ajustar su posici6n a traves
de los tornillos en los ganchos.
10.Fijar la capucha en 4 puntos adicionales, 2 en
el lado superior, 2 en el lado mas bajo (usar 4
anclas para pared + 4 arandelas + 4 tornillos
5x35).
Instalacion en el el fondo del
gabinete
Nora: vet anteriormente si se prefiere la
instalaci6n de pared.
Nora: distancias en la tabla 3.
4. Hallar el centro del fondo del gabinete. Dibujar
una linea a Io largo de este centro desde la
parte posterior hasta la parte anterior del
gabinete.
5. dibujar dos iineas, una a una distancia de K de
la pared, la otra a una distancia de Z de la linea
anterior.
Marcar 4 puntos, dos a Io largo de cada linea a
una distancia media W de ia linea del centro,
para determinar la ubicaci6n de los tornillos.
6. ajustar 4 tornillos en el fondo del armario no
apretar completamente pero dejar un espacio
de aproximadamente 1/2" desde la superficie
de fondo del gabinete y los tornillos.
7. Hacer deslizar el conducto 8", suficientemente
ANCHO DE LA
DIM. "W" DIM. "K" DIM. "Z"
CAMPANA
30" 29 - 1/8" 2 - 1/2" 7 - 1/16"
36" 35- 1/16" 2- 1/2" 7- 1/16"
I':able 3...................................................................................................................................................................................................................
Plaquita (caja
de conexiones)
Abertura
superior
Orificios en los
lados x 4
z
K
J
ubicaci6n superior de
los tornillos de uni6n
7
Figura 6a
Muesca
cuadrada
ubicaci6n inferior de
los tornillos de uni6n
© ©
..........................................................................
gancho para la,, \tornillos para
_._ /fijaci6n a lapai'ed ,_ la instalaci6n
_"r_ _ 25 _3/16" ,
_?l_ i __# _ empotrada
I 125,,,--r \torni,o, e
7 1/2"
-- €_ ajuste
Parte inferior de ia
campana de cocina
Figura 6b
largo para alcanzar la transici6n una vez la
capucha haya sido instalada mAs 1 1/2"
pulgada para conectar el conjunto de tubos.
8. quitar 1 de 2 prepunzonados e instalar el
conector 1/2" de la canalizaci6n en la caja de
conexiones.
9. colgar la capucha y ajustar su posici6n a traves
de los tornillos en los ganchos.
Apretar los cuatro tornilios.
Nora: Si es posible, fijar la capucha en la
pared en 4 puntos adicionales (2 en el lado
superior, 2 en el lado mas bajo).
10.Desde la parte interior de[ gabinete adjuntar la
transici6n en la toma de corriente superior
(descarga vertical - tambien ver "Montaje de la
Transici6n 8" en las paginas anteriores).
Ajustar el conducto a la transici6n y sellar con
la cinta.
