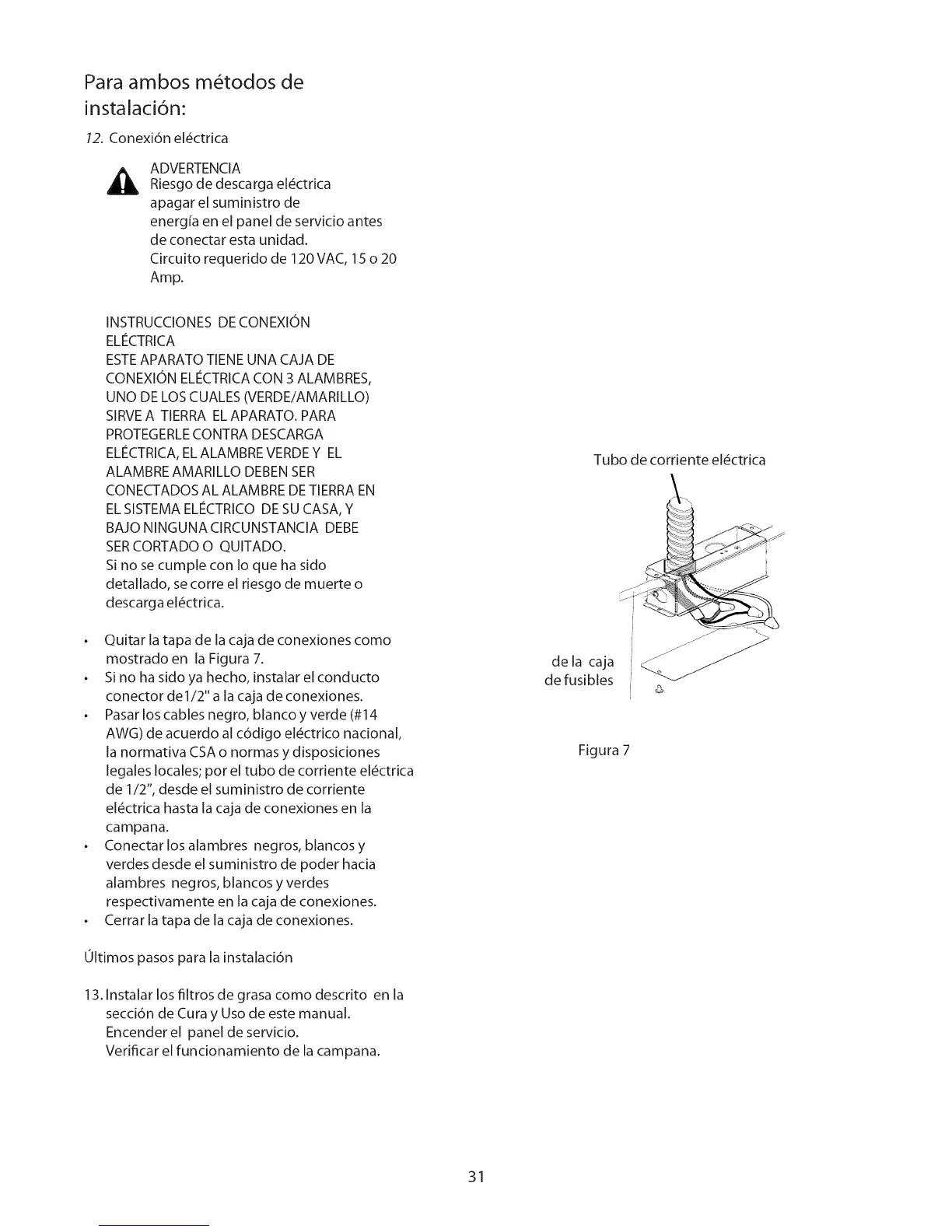

Para ambos m todos de
instalaci6n"
12. Conexi6n el_ctrica
ADVERTENCIA
Riesgo de descarga el_ctrica
apagar el suministro de
energfa en el panel de servicio antes
de conectar esta unidad.
Circuito requerido de 120 VAC, 15 o 20
Amp.
INSTRUCCIONES DE CONEXION
EL!_CTRICA
ESTEAPARATO TIENE UNA CAJA DE
CONEXION EL!_CTRICACON 3 ALAMBRES,
UNO DE LOS CUALES (VERDE/AMARILLO)
SIRVEA TIERRA EL APARATO. PARA
PROTEGERLECONTRA DESCARGA
ELECTRICA, EL ALAMBRE VERDE Y EL
ALAMBRE AMARILLO DEBEN SER
CONECTADOS AL ALAMBRE DE TIERRA EN
ELSISTEMA EL!_CTRICO DE SU CASA, Y
BAJO NINGUNA CIRCUNSTANCIA DEBE
SERCORTADO O QUITADO.
Si no se cumple con Io que ha sido
detallado, se corre el riesgo de muerte o
descarga el_ctrica.
Quitar la tapa de la caja de conexiones como
mostrado en la Figura 7.
• Si no ha sido ya hecho, instalar el conducto
conector de 1/2" a la caja de conexiones.
• Pasar los cables negro, blanco y verde (#14
AWG) de acuerdo al c6digo el_ctrico nacional,
la normativa CSA o normas y disposiciones
legales locales; por el tubo de corriente el_ctrica
de 1/2", desde el suministro de corriente
el_ctrica hasta la caja de conexiones en la
campana.
• Conectar los alambres negros, blancosy
verdes desde el sumlnistro de poder hacia
alambres negros, blancos y verdes
respectivamente en la caja de conexiones.
• Cerrar la tapa de la caja de conexiones.
0ltimos pasos para la instalaci6n
13. Instalar los filtros de grasa como descrito en la
secci6n de Cura y Uso de este manual.
Encender el panel de servicio.
Verificar el funcionamiento de la campana.
de la caja
de fusibles
Tubo de corriente el_ctrica
Figura 7
31
