19
2. Direction d’évacuation :
La hotte est livrée pour une évacuation
verticale.
AVERTISSEMENT !
Avant d’installer la hotte,
enlever la plaquette qui
ferme l’évacuation d’air se trouvant sur la partie
supérieure si vous préférez une évacuation
verticale OU la plaquette se trouvant à l’arrière
si vous souhaitez une évacuation horizontale.
(voir Figure 5).
AVIS
Une fois que la plaquette qui ferme l’évacuation
a été ôtée, elle ne peut plus se remettre en
place (voir Figure 5).

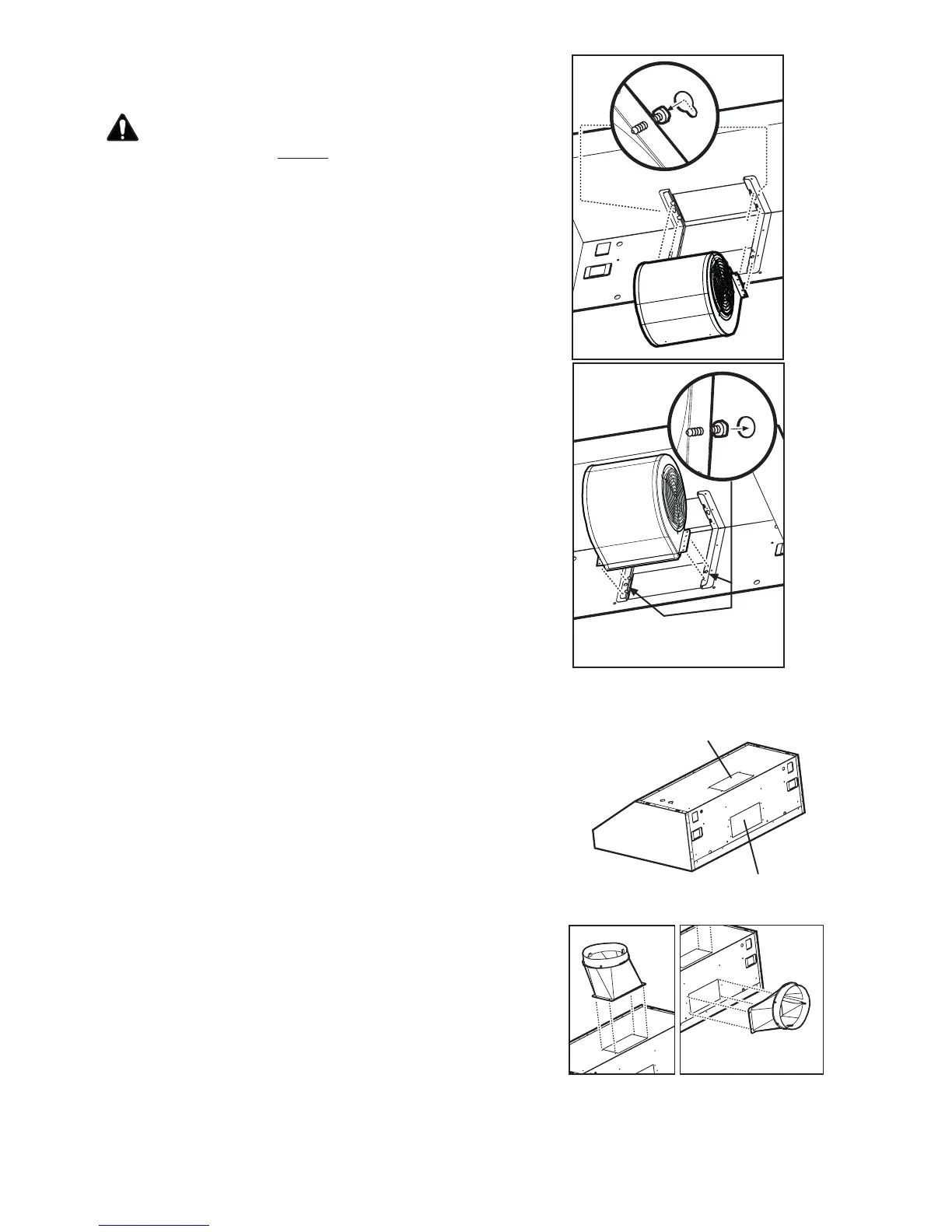

Pour changer pour une évacuation
horizontale , suivre les indications suivantes
(voir Figure 4) :
a. Enlever la plaquette sur la partie arrière de la
hotte (voir Figure 5).
b. Enlever et conserver les 4 vis (2 par côté)
qui xent le ventilateur sur le haut de la
hotte et l’enlever de ses encoches.
c. Tourner le ventilateur de 90° et vérier que
les attaches sur son côté rentrent dans les
fentes prévues.
d. Fixer le ventilateur sur le côté arrière à l’aide
des 4 vis (voir étape b).
3. Attacher le raccord de 8" :
Le raccord fourni avec la hotte se monte au-
dessus ou à l’arrière de la hotte.
Note : Pour l’installation encastrée avec
évacuation verticale UNIQUEMENT : Ne pas
installer le raccord avant de xer la hotte au
meuble.
a. Positionner le raccord au-dessus de la sortie
d’évacuation de la hotte et l’accrocher à
l’aide des 4 vis fournies (Figure 5).
b. Mettre
de la toile isolante entre le raccord et
la hotte.
Figure 4
Attache
Attache
Encoche
Plaquette évacuation
horizontale
Plaquette
évacuation
verticale
Evacuation
verticale
Evacuation
horizontale
Raccord
Raccord
Figure 5
